Waarom is de industriële sensorconnector uit de M12-serie essentieel voor betrouwbare Smart Factory-connectiviteit?

Moderne automatiseringssystemen zijn afhankelijk van stabiele verbindingen tussen sensoren, controllers, machines en communicatienetwerken.Bijeenkomst'SM12-serie industriële sensorconnectoris ontworpen voor deze veeleisende omgevingen en combineert een gestandaardiseerde interface met 12 mm schroefdraad, IP67-bescherming, configuraties met meerdere pins en betrouwbare signaaloverdracht voor industriële detectie- en automatiseringstoepassingen.

De M12-connector is een praktische aansluitstandaard voor industriële sensoren geworden, omdat deze de balans biedt tussen compact formaat, mechanische veiligheid, milieubescherming en elektrische prestaties. Voor toepassingen variërend van nabijheids- en foto-elektrische sensoren tot druk-, temperatuur- en IO-Link-apparaten kan het kiezen van de juiste M12-configuratie de systeembetrouwbaarheid rechtstreeks beïnvloeden. Reunion biedt M12-sensorconnectoroplossingen met 2- tot 17-pins configuraties, A-gecodeerde opties, afgeschermde of niet-afgeschermde ontwerpen, vergulde koperen contacten en op maat gemaakte kabelassemblages. Met IP67-bescherming, 100% elektrische tests en conformiteit met DIN EN 61076-2-101 is de connectorfamilie geschikt voor veeleisende fabrieksomgevingen, verpakkingsapparatuur, auto-elektronica, voedselverwerkende machines en andere industriële automatiseringssystemen.

Inhoudsopgave

1. Wat is een industriële sensorconnector uit de M12-serie?
2. Waarom wordt de M12-connector veel gebruikt in de industriële automatisering?
3. Op welke belangrijke kenmerken moeten ingenieurs letten?
4. Technische specificaties van M12-connectoren in één oogopslag
5. Waar worden M12-sensorconnectoren vaak gebruikt?
6. Hoe moet u de juiste M12-sensorconnector selecteren?
7. Wat maakt de M12-oplossing van Reunion tot een praktische keuze?
8. Veelgestelde vragen
9. Conclusie

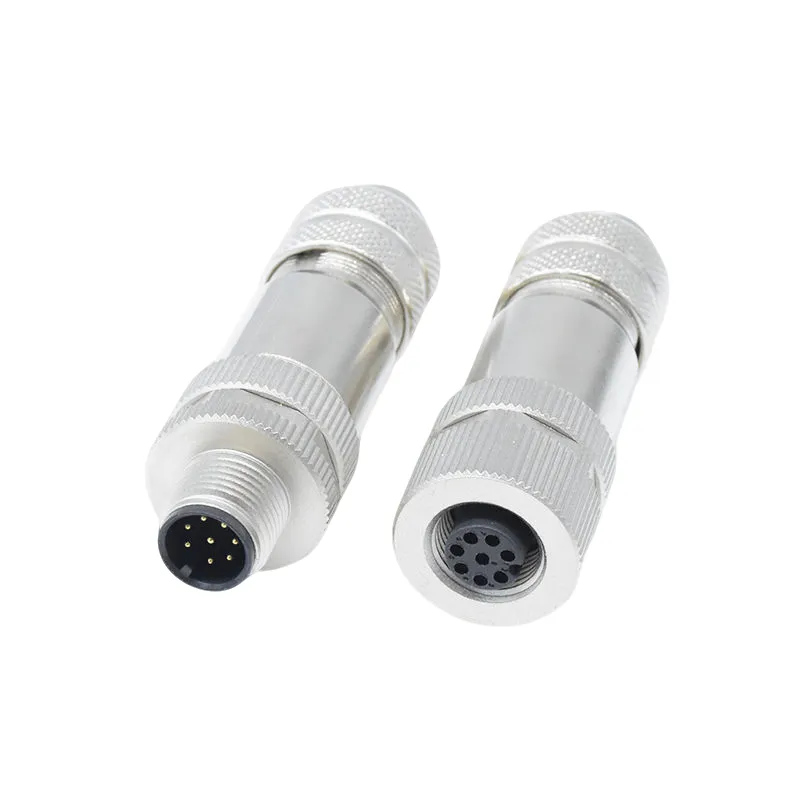

Wat is een industriële sensorconnector uit de M12-serie?

Een M12-connector is een compacte ronde connector met een nominale interface van 12 mm, die vaak wordt gebruikt om industriële sensoren en automatiseringscomponenten aan te sluiten. Het koppelingsmechanisme met schroefdraad zorgt voor een veilige verbinding die minder kwetsbaar is voor trillingen dan veel conventionele plug-and-socket-ontwerpen.

DeM12-serie industriële sensorconnectorwordt vooral geassocieerd met sensortoepassingen omdat de A-gecodeerde configuratie algemene industriële detectiefuncties ondersteunt. Afhankelijk van het aantal pinnen en het elektrische ontwerp kan een M12-verbinding stroom, discrete signalen, analoge signalen of digitale communicatie verzenden.

De M12-serie van Reunion is ontworpen volgens DIN EN 61076-2-101 en is verkrijgbaar in configuraties van 2 tot 17 pins. Het productassortiment omvat ook afgeschermde en niet-afgeschermde versies, verschillende aansluitmethoden en kabelassemblages voor verschillende apparatuurlay-outs.

Waarom wordt de M12-connector veel gebruikt in de industriële automatisering?

Industriële sensoren werken vaak in omgevingen waar trillingen, stof, vocht, olie, chemicaliën en herhaalde mechanische bewegingen onvermijdelijk zijn. Een connector die onder deze omstandigheden wordt gebruikt, moet meer doen dan alleen een elektrisch signaal overbrengen.

1. Veilige schroefdraadverbinding

Het koppelingsmechanisme met schroefdraad zorgt voor een stabiele koppeling wanneer sensoren worden geïnstalleerd op bewegende machines, transportbanden, robotapparatuur en productielijnen. Dit vermindert de kans op onderbroken verbindingen veroorzaakt door trillingen.

2. Compact industrieel ontwerp

De vormfactor van 12 mm biedt een nuttige balans tussen installatieruimte en aansluitmogelijkheden. Ingenieurs kunnen sensoren integreren in relatief compacte machinestructuren zonder gebruik te maken van extra grote connectoren.

3. Milieubescherming

IP67-bescherming in gekoppelde toestand helpt de verbinding te beschermen tegen stof en tijdelijke onderdompeling in water. Dit maakt geschikte M12-configuraties nuttig voor wasruimtes, buitenapparatuur en productieomgevingen met veel deeltjes.

4. Ondersteuning voor intelligente sensoren

Industriële automatisering evolueert steeds meer in de richting van verbonden sensoren en realtime diagnostiek. Een geschikte 4-pins M12-configuratie kan IO-Link-communicatie ondersteunen, waardoor sensorgegevens en diagnostische informatie via dezelfde verbindingsinfrastructuur kunnen reizen.

Op welke belangrijke kenmerken moeten ingenieurs letten?

Niet elke M12-connector is identiek. Bij het specificeren van een connector voor een industrieel detectiesysteem moeten ingenieurs de elektrische prestaties, milieubescherming, mechanische constructie en compatibiliteit met de beoogde sensor evalueren.

• A-gecodeerde interface:Een veel voorkomende configuratie voor industriële sensortoepassingen.
• 2- tot 17-pins opties:Hiermee kan de connector aan eenvoudige en complexere signaalvereisten voldoen.
• IP67-bescherming:Geschikt voor veel veeleisende fabrieks- en buitenomgevingen, mits correct gemonteerd.
• Vergulde contacten:Messingcontacten met vergulding zorgen voor een lage contactweerstand en corrosiebestendigheid.
• Afgeschermde versies:Handig voor toepassingen waarbij elektromagnetische interferentie analoge of digitale signalen kan beïnvloeden.
• PUR-kabelopties:Geschikt voor omgevingen met olie, snijvloeistoffen, chemicaliën of frequente bewegingen.
• Meerdere beëindigingsmethoden:Soldeer-, dompel-soldeer-, krimp- en vliegende-loodconfiguraties ondersteunen verschillende installatievereisten.

Voor slimme detectietoepassingen worden afscherming, kabelconstructie, contactkwaliteit en signaalintegriteit bijzonder belangrijk. Door deze kenmerken te selecteren op basis van de feitelijke besturingsomgeving, kunt u verbindingsgerelateerde fouten helpen verminderen.

Technische specificaties van M12-connectoren in één oogopslag

De volgende specificaties vatten representatieve elektrische en mechanische parameters samen van het assortiment A-gecodeerde M12-sensorconnectoren van Reunion.

Algemene specificaties omvatten een bedrijfstemperatuurbereik van -25°C tot +85°C, IP67-bescherming bij koppeling, minimaal 100 koppelingscycli en 48 uur weerstand tegen zoutnevel. De connector maakt gebruik van PA66-isolatie en messing contacten met vergulding. Materialen voldoen aan RoHS, terwijl productie-eenheden vóór verzending elektrische tests ondergaan.

Waar worden M12-sensorconnectoren vaak gebruikt?

De combinatie van compacte constructie, schroefdraadvergrendeling, omgevingsafdichting en flexibele pinconfiguraties maakt M12-connectiviteit geschikt voor een breed scala aan automatiseringstoepassingen.

Fabrieksautomatisering

Nabijheidssensoren, foto-elektrische sensoren, eindschakelaars en andere machinesensoren kunnen M12-verbindingen gebruiken om detectiesignalen naar PLC's en besturingssystemen te communiceren.

Automobielproductie

Productielijnen in de automobielsector gaan vaak gepaard met hoge trillingsniveaus, geautomatiseerde materiaalbehandeling en uitgebreide sensornetwerken. Een mechanisch beveiligde connector kan helpen betrouwbare verbindingen te behouden tijdens continu gebruik.

Verpakkingsmachines

Verpakkingsapparatuur is afhankelijk van nauwkeurige detectie van producten, posities, containers en machinetoestanden. M12-sensoraansluitingen kunnen de bedrading tussen sensoren en automatiseringsbesturingssystemen vereenvoudigen.

Voedselverwerking

Washdown-omgevingen vereisen connectoren met de juiste omgevingsbescherming. Als stof- en vochtbestendigheid vereist zijn, kan een M12-aansluiting met IP67-classificatie worden overwogen, op voorwaarde dat de volledige installatie op de juiste manier wordt ontworpen en onderhouden.

Slimme productie en IO-Link

Voor IO-Link geschikte sensoren kunnen naast conventionele detectiesignalen ook procesgegevens en diagnostiek leveren. Een geschikte afgeschermde 4-pins M12-configuratie kan een praktische interface bieden voor deze aangesloten apparaten.

Hoe moet u de juiste M12-sensorconnector selecteren?

Het kiezen van een M12-connector moet beginnen met de elektrische en mechanische vereisten van de sensor, in plaats van simpelweg de goedkoopste optie te selecteren.

1. Bevestig het aantal pins.Bepaal hoeveel stroom-, signaal-, communicatie- en hulpverbindingen vereist zijn.
2. Controleer de spannings- en stroomvereisten.Zorg ervoor dat de geselecteerde configuratie voldoende elektrische capaciteit biedt voor de toepassing.
3. Kies het coderingstype.A-gecodeerde M12-connectoren worden vaak geassocieerd met sensor- en actuatortoepassingen.
4. Evalueer de omgevingsomstandigheden.Denk aan water, stof, olie, chemicaliën, temperatuur, trillingen en blootstelling aan de buitenlucht.
5. Bepaal of afscherming nodig is.Afgeschermde versies kunnen voordelig zijn voor EMI-gevoelige analoge en digitale communicatietoepassingen.
6. Selecteer de juiste kabel.PUR kan voordelig zijn in veeleisende industriële omgevingen, terwijl PVC geschikt kan zijn voor minder agressieve toepassingen.
7. Geef de connectorrichting op.Rechte en haakse ontwerpen kunnen de kabelgeleiding en de beschikbare installatieruimte helpen optimaliseren.

Voor IO-Link-toepassingen is de 4-pins A-gecodeerde configuratie een gebruikelijke keuze. Waar kabels lopen, elektromagnetische omstandigheden of machinebewegingen veeleisend zijn, moeten de kabelconstructie en afscherming samen met de connector zelf worden geëvalueerd.

Wat maakt de M12-oplossing van Reunion tot een praktische keuze?

Bijeenkomst combineert connectorproductie, kabelverwerking, assemblage en elektrische testen binnen een geïntegreerd productieproces. Deze aanpak biedt meer controle over kritische productiefasen, van precisiebewerking en selectief plateren tot spuitgieten en eindinspectie.

De productie van M12-connectoren van het bedrijf omvat geautomatiseerde assemblage en 100% elektrische verificatie met betrekking tot continuïteit, isolatieweerstand en diëlektrische weerstand. Batch-omgevingstests worden ook gebruikt voor parameters zoals IP67-afdichting en weerstand tegen zoutnevel.

Voor OEM's en systeemintegrators kan maatwerk verder reiken dan alleen de connectorbehuizing. Beschikbare opties zijn onder meer:

• 2- tot 17-pins configuraties
• Kabellengtes op maat van 0,2 m tot 20 m
• PUR- of PVC-kabelmantels
• Rechte of haakse configuraties
• Ontwerpen voor paneelmontage of kabelmontage
• Afgeschermde of niet-afgeschermde constructie
• Soldeer-, krimp-, dompel-soldeer- of vliegende draadafsluiting
• Aangepaste kabelmarkering en verpakking

Voor kopers die leveranciers beoordelen, kunnen kwaliteitssystemen en traceerbaarheid net zo belangrijk zijn als de fysieke specificaties van de connector. Reunion stelt dat de productie plaatsvindt onder de managementsystemen ISO 9001, ISO 14001 en ISO 13485, met RoHS-conforme materialen en bewaarde inspectiedocumentatie.

Veelgestelde vragen

1. Waar wordt een industriële sensorconnector uit de M12-serie voornamelijk voor gebruikt?

Een M12-sensorconnector wordt voornamelijk gebruikt om industriële sensoren te verbinden met besturingssystemen, PLC's, I/O-modules en automatiseringsapparatuur. Typische toepassingen zijn onder meer naderingssensoren, foto-elektrische sensoren, druksensoren, temperatuursensoren en IO-Link-apparaten.

2. Welke M12-configuratie wordt vaak gebruikt voor IO-Link?

Een 4-pins A-gecodeerde M12-configuratie wordt vaak gebruikt voor IO-Link-sensortoepassingen. Een typische opstelling voorziet in stroomaansluitingen en de C/Q-communicatielijn. Er kan worden gekozen voor afgeschermde versies en een geschikte industriële kabelconstructie als er sprake is van elektromagnetische interferentie of langere kabellengtes.

3. Kan een M12-connector zowel stroom als data overbrengen?

Ja. Afhankelijk van de pinconfiguratie en toepassing kan een M12-aansluiting zowel stroom- als signaal- of communicatiefuncties overbrengen. Een 4-pins configuratie kan bijvoorbeeld stroom- en IO-Link-gegevens ondersteunen, terwijl versies met een hoger aantal pinnen aanvullende signalen kunnen verwerken.

4. Is een M12-connector geschikt voor natte of stoffige industriële omgevingen?

Goed ontworpen en correct aangesloten M12-connectoren kunnen een sterke bescherming tegen het milieu bieden. Het assortiment sensorconnectoren van Reunion heeft de classificatie IP67 in gekoppelde toestand, waardoor het geschikt is voor veel stoffige, natte, buiten- en washdown-gerelateerde toepassingen. De volledige installatie moet altijd worden beoordeeld op de werkelijke omgevingscondities.

5. Welke kabelopties zijn beschikbaar voor op maat gemaakte M12-assemblages?

Op maat gemaakte assemblages kunnen worden geleverd met verschillende kabellengtes, PUR- of PVC-mantels, rechte of haakse connectorconfiguraties, afschermingsopties en kabelassemblages met één of twee uiteinden. Hierdoor kan de verbinding worden aangepast aan verschillende machine-indelingen en vereisten voor sensorinstallatie.

Conclusie

Een betrouwbaar sensornetwerk begint met betrouwbare fysieke verbindingen. De juiste M12-connector kan een veilige mechanische aansluiting, milieubescherming, lage contactweerstand, flexibele signaalcapaciteit en compatibiliteit met moderne automatiseringsarchitecturen bieden. Met meerdere pinconfiguraties, afgeschermde opties, IP67-bescherming en op maat gemaakte kabelassemblages kan de M12-oplossing van Reunion een breed scala aan industriële detectievereisten ondersteunen. Als u een nieuw sensorsysteem plant of bestaande industriële connectoren vervangt, lees dan meer over de industriële sensorconnector uit de M12-serieneem contact met ons opvoor technische begeleiding, specificaties op maat en een toepassingsgerichte offerte.
