De waterdichte connector uit de M16-serie is de industriële interconnect uit het middensegment van Reunion, ontworpen om de kloof te overbruggen tussen compacte M12-connectoren en grotere M20/M25-voedingsconnectoren. Deze ronde connector met schroefdraad is gecertificeerd volgens de IP67/IP68-afdichtingsnormen en combineert een robuuste 16 mm-interface met milieubescherming die geschikt is voor washdown-omgevingen, buiteninstallaties en industriële apparatuur met gematigde stroomvereisten.

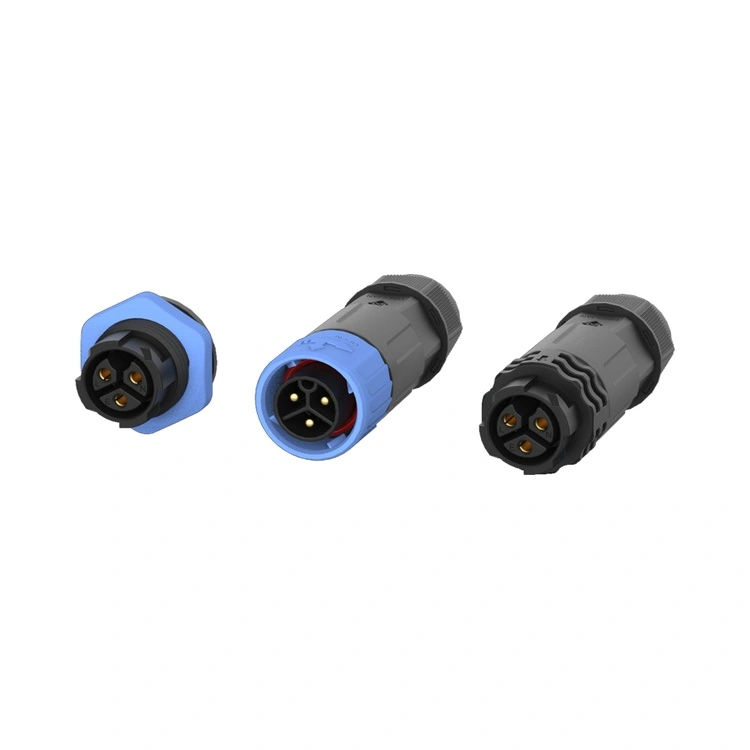

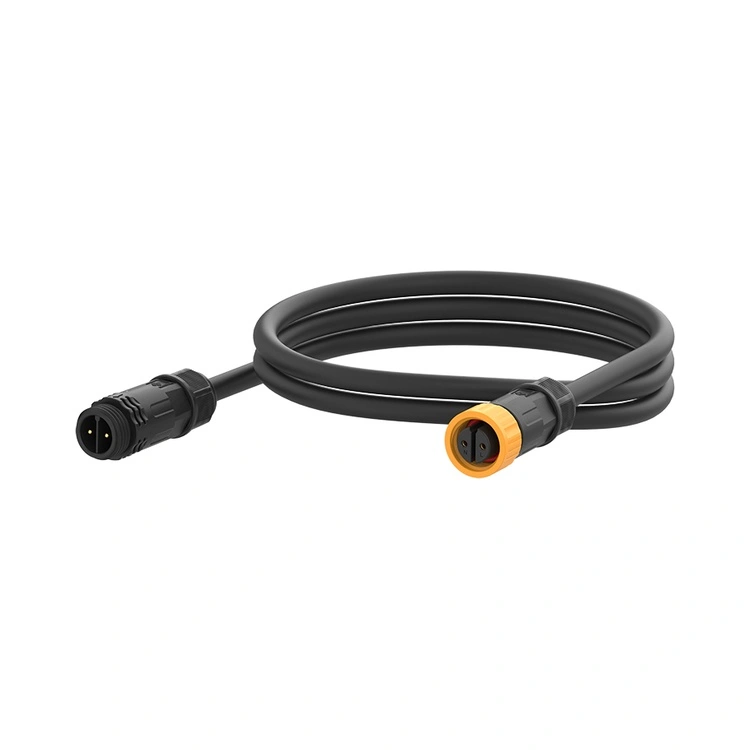

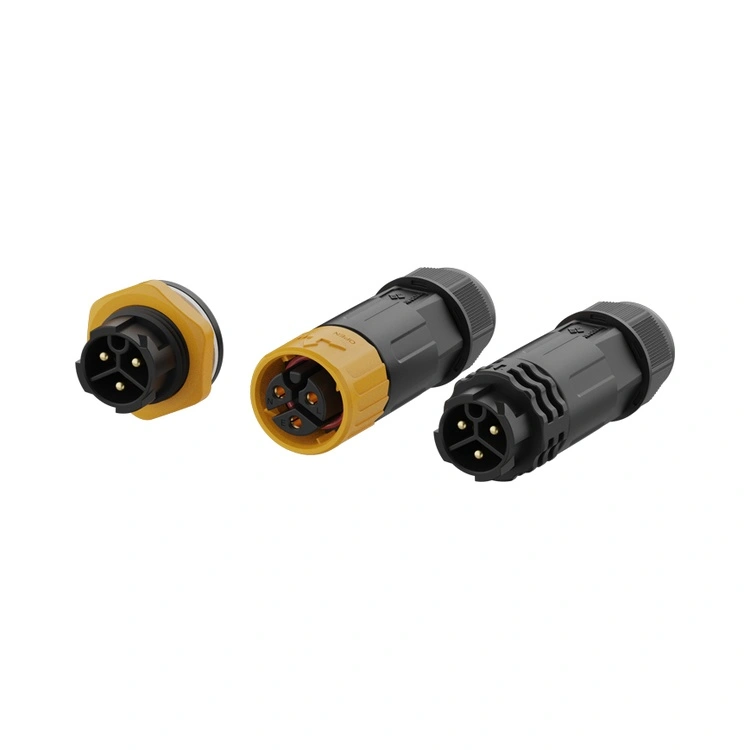

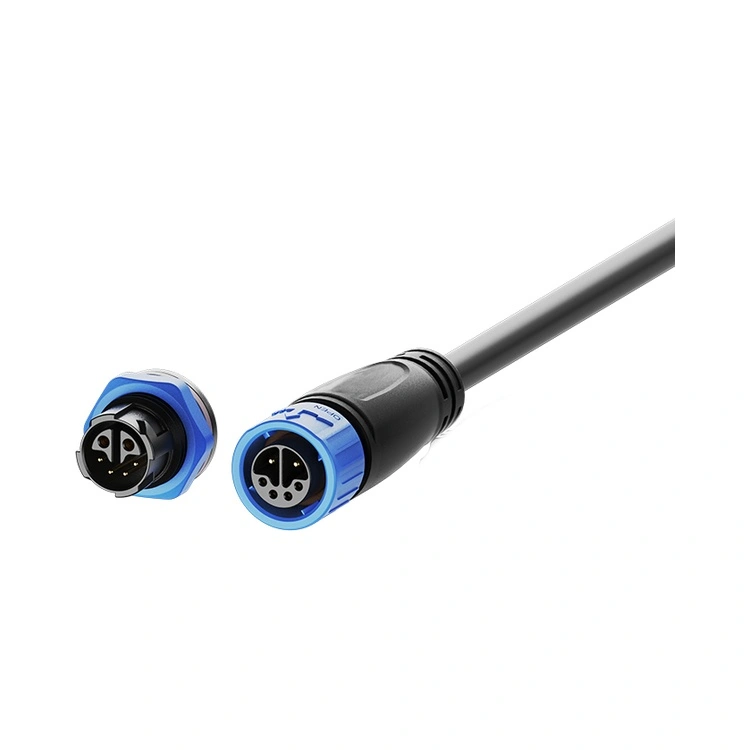

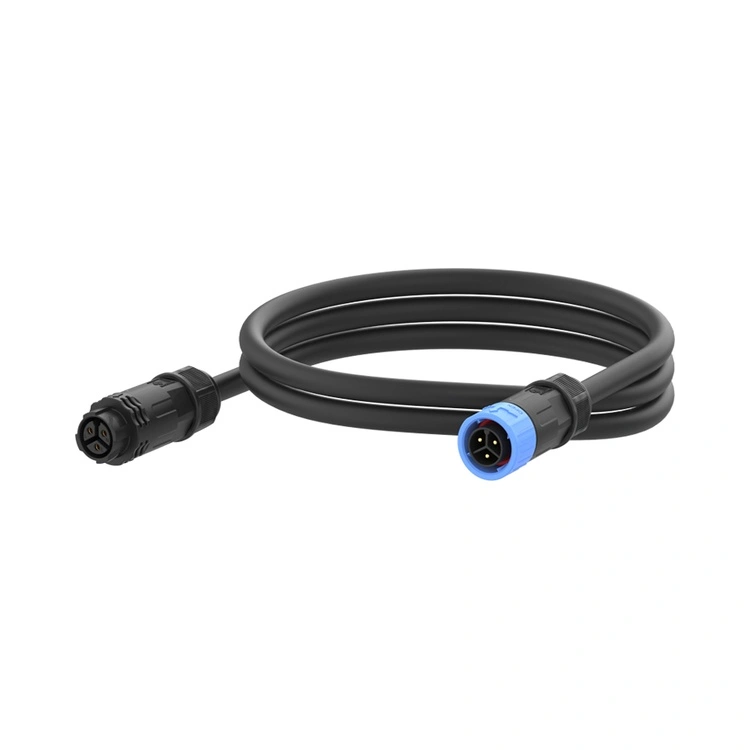

De contacten zijn vervaardigd uit messing met selectieve vergulding, waardoor een lage en sable contactweerstand gedurende honderden paringscycli behouden blijft. Reunion produceert de M16-serie via een verticaal geïntegreerd proces: van precisiebewerking tot geautomatiseerde assemblage en 100% elektrische tests. De M16-serie is verkrijgbaar in versies voor paneelmontage en kabelmontage, met soldeer- of PCB-aansluitingen en past zich aan diverse apparatuurontwerpen aan. Voor ingenieurs die een connector nodig hebben die meer stroomcapaciteit biedt dan M12, maar toch een compacte vormfactor heeft, biedt deze connector een betrouwbare, afgedichte verbindingsoplossing.
| Functie | Voordeel |
| IP67/IP68 Omgevingsafdichting | Bestand tegen stof, tijdelijke onderdompeling en langdurige onderdompeling – betrouwbaar voor washdown-, buiten- en maritieme installaties. |
| Configuraties met 2 tot 8 pinnen | Ondersteunt eenvoudige stroomaansluitingen, multi-signaal- en hybride stroomsignaaltoepassingen. |
| Hybride 2+4-pins optie | Combineert stroom (2 pinnen, 10 A) en signaal (4 pinnen, 3 A) in één enkele connector – vermindert het aantal kabels en de paneelruimte. |
| Stroomsterktes tot 15A | Kan gemiddelde vermogensbelastingen aan, geschikt voor motoren, actuatoren en LED-verlichting. |
| Vergrendelmechanisme met schroefdraad | Trillingsbestendige koppeling – voorkomt losraken door machinebewegingen en thermische cycli. |
| Vergulde messing contacten | Lage contactweerstand (≤3mΩ) en corrosiebescherming: behoud van prestaties in vochtige omgevingen. |
| PA66-behuizing voor hoge temperaturen | -40°C tot +105°C werking – dekt extreme industriële en buitentemperaturen. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 2+4-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Huidige beoordeling | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Draadsectie | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Bedrijfstemperatuur: -40°C ~ +105°C
Beschermingsgraad: IP67 / IP68 (gekoppeld)
Materiaal behuizing: thermoplastisch materiaal voor hoge temperaturen
Contactmateriaal: vergulde koperlegering
Contactweerstand: ≤3mΩ
Paringscycli: ≥500
Ontvlambaarheidsklasse: UL 94 V-0
Alle materialen voldoen aan RoHS
| Aspect | Reunion M16-serie | Premium Europese M16-merken | Goedkope merkloze M16 |
| Prijs | Volumevriendelijke prijzen | 3-4× hoger | Goedkoper vooraf |
| Afdichtingswaarde | IP67/IP68 – standaard | IP67 typisch | Niet-geverifieerde claims |
| Huidige beoordeling | Tot 15A | Tot 15A typisch | Variabel |
| Pin-opties | 2~8pins plus hybride 2+4pins | Beperkt bereik | Onvolledige selectie |
| 100% elektrische testen | Elke eenheid | Op monsters gebaseerd | Willekeurig of geen |
| Traceerbaarheid | ERP traceerbaar van hars tot afgewerkte connector | Ja | Geen |
| Doorlooptijd | 10-17 dagen | 4-8 weken | Onvoorspelbaar |
| Maatwerk MOQ | Laag (100 stuks) | Hoog (500+) | Niet aangeboden |
| Technische ondersteuning | 24-uurs reactie van een technisch team van 10 personen | Goed, maar langzamer | Beperkt |
| ISO-certificeringen | 9001, 14001, 13485 | Meestal 9001 | Meestal geen |
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op M16 die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De M16-productielijn van Reunion opereert onder strikte procescontroles. De IP67/IP68-afdichting wordt bij elke productiebatch gecontroleerd door middel van daadwerkelijke onderdompelingstests. Voor elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard, ter ondersteuning van uw kwaliteitsaudits en klantdocumentatievereisten.
De 2+4 hybride configuratie combineert twee stroomcontacten (nominaal 10A, 250V) en vier signaalcontacten (nominaal 3A, 50V) in één connectorbehuizing. Dit ontwerp biedt aanzienlijke voordelen:
Vermindert het aantal kabels – In plaats van afzonderlijke stroom- en signaalkabels te gebruiken, draagt één kabel beide.
Bespaart paneelruimte – Eén paneeluitsparing vervangt er twee.
Vereenvoudigt de installatie – Eén connector om te koppelen in plaats van twee.
Typische toepassingen zijn onder meer motoraandrijvingen (voeding + encoderfeedback), LED-armaturen (voeding + DALI-besturing) en industriële sensoren die zowel stroom als data vereisen. Als uw apparaat >4A nodig heeft voor stroom en ook laagspanningssignalen transporteert, is de 2+4 hybride vaak de meest efficiënte oplossing.
Beide classificaties zijn beschikbaar op hetzelfde connectorontwerp, maar het praktische verschil is:
IP67 – Beschermd tegen tijdelijke onderdompeling (1 meter gedurende 30 minuten). Geschikt voor de meeste buiten- en washdown-toepassingen.
IP68 – Beschermd tegen voortdurende onderdompeling (diepte en duur gespecificeerd door de klant). Geschikt voor maritieme, ondergedompelde sensor- en overstromingsgevoelige installaties.
De standaard M16 van Reunion heeft een IP67-classificatie. Voor IP68 gebruiken we verbeterde O-ringmaterialen en optionele overmolding. Geef uw verwachte onderdompelingsdiepte en -duur op (bijvoorbeeld "IP68, 2 m gedurende 24 uur") en ons technische team zal de geschiktheid bevestigen.
Om IP67-afdichting te bereiken en te behouden, adviseert Reunion:
Koppelingskoppel – Draai de koppelmoer met de hand vast totdat de O-ring contact maakt met het paneeloppervlak en pas vervolgens een extra koppel toe van 0,6-0,8 Nm met behulp van een momentsleutel. Overschrijd de 1,0 Nm niet.
O-ringinspectie: Vervang de O-ring als vervorming, barsten of verharding zichtbaar zijn.
Vervangingsschema – Jaarlijks voor dagelijkse washdown-toepassingen; elke 2-3 jaar voor standaard industriële omgevingen.
Kabelbuigradius – Zorg voor een kabeldiameter van minimaal 5x bij de connectoringang.
Oriëntatie – Voor buiten-/washdown-toepassingen dient u de kabeluitgang naar beneden te richten.
