Artikelsamenvatting:DeS-serie metalen push-pull-connectorcombineert een compacte constructie, veilige push-pull-vergrendeling, volledige EMC-afscherming en flexibele contactconfiguraties voor apparatuur waarbij de betrouwbaarheid van de verbinding en de beperkte installatieruimte van belang zijn. Ontwikkeld doorBijeenkomst, de serie is ontworpen voor medische apparatuur, test- en meetinstrumenten, draagbare technologie en draagbare elektronische systemen. Met schaalgroottes 0–2, meerdere contactopties, meer dan 5.000 paringscycli en een temperatuurbereik tot -45°C biedt het een praktisch evenwicht tussen miniaturisatie, duurzaamheid en elektrische prestaties.
Inhoudsopgave
- Wat is de metalen push-pull-connector uit de S-serie?
- Wat zijn de belangrijkste voordelen van de S-serie?
- Wat zijn de belangrijkste technische specificaties?
- Waar wordt de metalen push-pull-connector uit de S-serie gebruikt?
- Hoe moeten ingenieurs de juiste connector selecteren?
- Hoe kan de S-serie worden aangepast?
- Hoe controleert Reunion de productkwaliteit?
- Veelgestelde vragen

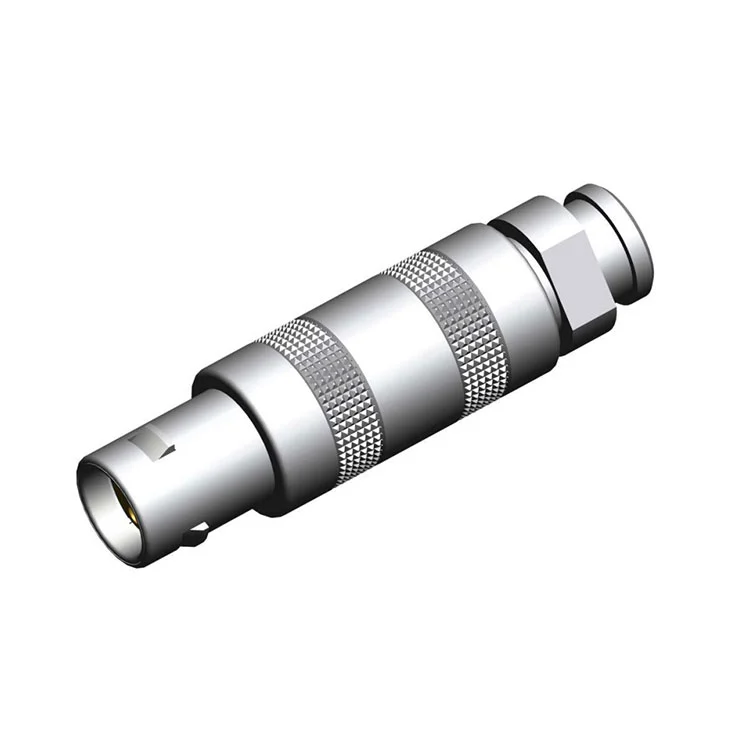

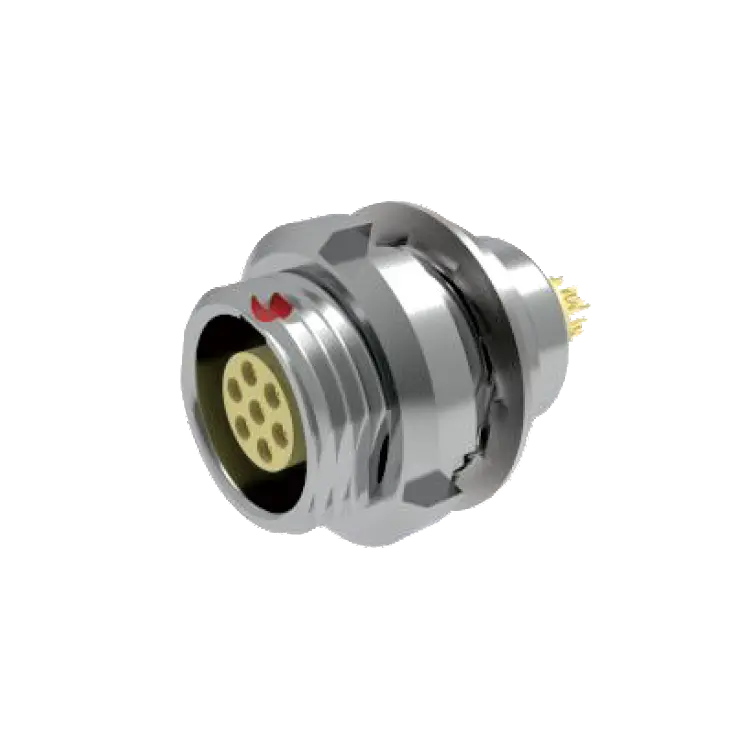

Wat is de metalen push-pull-connector uit de S-serie?
DeS-serie metalen push-pull-connectoris een compacte ronde connector ontwikkeld voor toepassingen die betrouwbare elektrische verbindingen vereisen in beperkte installatieruimtes. In tegenstelling tot conventionele connectoren met schroefdraad maakt het zelfvergrendelende push-pull-mechanisme een snelle koppeling en ontkoppeling mogelijk, terwijl er voelbare en hoorbare feedback wordt gegeven wanneer de verbinding goed is aangesloten.
Bijeenkomst positioneert de S-serie voor draagbare apparatuur met beperkte ruimte, waarbij de connectorgrootte, mechanische betrouwbaarheid, afscherming en bedieningsgemak allemaal van invloed zijn op het systeemontwerp. De metalen constructie zorgt voor mechanische sterkte en elektromagnetische afscherming over 360 graden, terwijl het slanke profiel het uitsteeksel uit het apparatuurpaneel minimaliseert.
De serie is verkrijgbaar in meerdere schaalgroottes en contactconfiguraties. Afhankelijk van de configuratie kunnen ingenieurs kiezen voor soldeer- of PCB-afsluiting om aan verschillende assemblagevereisten te voldoen. Deze flexibiliteit maakt de connector geschikt voor zowel compacte prototypes als in serie geproduceerde professionele apparatuur.
Wat zijn de belangrijkste voordelen van de S-serie?
Connectorselectie is zelden gebaseerd op één enkele specificatie. Voor draagbare elektronica en professionele apparatuur moeten ontwerpers doorgaans een balans vinden tussen installatieruimte, verbindingsbeveiliging, signaalintegriteit, duurzaamheid en productievereisten. De S-serie pakt deze factoren aan via verschillende ontwerpkenmerken.
Compacte en lichtgewicht constructie
Het onopvallende ontwerp vermindert de hoeveelheid connectorbehuizing die buiten het montageoppervlak uitsteekt. Dit is vooral waardevol bij draagbare instrumenten en compacte chassis waarbij elke millimeter paneelruimte ertoe doet.
Snelle push-pull-vergrendeling
Het zelfvergrendelende mechanisme ondersteunt een snelle bediening met één hand. Dankzij een hoorbare klik en voelbare feedback kunnen operators een succesvolle inschakeling identificeren, wat vooral handig is wanneer connectoren in krappe of visueel beperkte posities moeten worden geïnstalleerd.
360 graden EMC-afscherming
De volledig metalen behuizing zorgt voor een continue elektromagnetische afscherming rond de aansluitinterface. De gepubliceerde specificaties geven een verzwakking van ruim 60 dB aan bij 100 MHz, waardoor de serie geschikt is voor apparatuur waarbij elektromagnetische interferentie gevoelige signalen kan beïnvloeden.
Hoge paringduurzaamheid
De S-serie is ontworpen voor herhaald aansluiten en loskoppelen, met een geschatte duurzaamheid van meer dan 5.000 steekcycli. Dit is belangrijk voor testapparatuur, medische instrumenten en draagbare systemen die regelmatig worden onderhouden of opnieuw worden geconfigureerd.
- Installatie met laag profielpaneel
- Push-pull zelfvergrendelende werking
- Metalen behuizing voor elektromagnetische afscherming
- Meerdere schaalgroottes en contactconfiguraties
- Meer dan 5.000 paringscycli
- Bedrijfstemperatuuropties van -45°C tot +125°C
Wat zijn de belangrijkste technische specificaties?
Het begrijpen van de elektrische en mechanische specificaties is essentieel voordat u een ronde connector in een nieuw product integreert. De volgende specificaties vatten de gepubliceerde configuratie van de S-serie samen.
| Parameter | Specificatie S-serie |
|---|---|
| Shell-materiaal | Messing, standaard |
| Shell-maten | 0, 1 en 2 |
| Contactopties | 2 tot 6 pinnen op de configuratie waarnaar wordt verwezen; Mogelijk zijn er opties met een hogere dichtheid beschikbaar |
| Huidige beoordeling | 5A tot 15A per contact, afhankelijk van de contactdikte |
| Spanningswaarde | 200 V tot 500 V AC/DC |
| Paringscycli | Meer dan 5.000 operaties |
| Temperatuurbereik | -45°C tot +125°C |
| EMI-afscherming | 360° metalen afscherming; >60 dB demping bij 100 MHz |
| Bescherming tegen binnendringing | IP50-standaard |
| Bestand tegen zoutsproei | Ruim 72 uur |
| Neem contact op met Weerstand | ≤5 mΩ aanvankelijk |
| Isolatieweerstand | ≥5000 MΩ bij 500 VDC |
Werkelijke beoordelingen moeten altijd worden geverifieerd aan de hand van de specifieke connectorconfiguratie, contactgrootte, aansluitmethode en beoogde bedrijfsomstandigheden voordat het eindproduct wordt gekwalificeerd.
Waar wordt de metalen push-pull-connector uit de S-serie gebruikt?
De combinatie van compacte afmetingen, snelle vergrendeling, afscherming en mechanische duurzaamheid maakt de S-serie geschikt voor apparatuur die veelvuldig moet worden aangesloten en toch een kleine totale voetafdruk behoudt.
Medische en diagnostische apparatuur
Draagbare ultrasone systemen, patiëntmonitors, pulsoximeters, elektrochirurgische apparatuur en diagnostische instrumenten kunnen profiteren van compacte connectoren die veilig blijven tijdens verplaatsing en onderhoud van apparatuur. De betrouwbaarheid van de connector is vooral belangrijk wanneer elektrische signalen bij herhaald gebruik stabiel moeten blijven.
Test- en meetapparatuur
Handheld-oscilloscopen, multimeters, logische analysatoren, kalibratieapparatuur en omgevingstestinstrumenten vereisen vaak compacte externe interfaces. Het push-pull-mechanisme kan frequente verbindingswijzigingen vereenvoudigen, terwijl de metalen behuizing gevoelige signalen helpt beschermen tegen elektromagnetische interferentie.
Draagbare en draagbare technologie
Industriële exoskeletten, draagbare monitoringsystemen, op het hoofd gemonteerde apparatuur en andere draagbare elektronica kunnen te maken krijgen met strikte ruimte- en gewichtsbeperkingen. Een slanke ronde connector biedt ontwerpers een andere optie wanneer conventionele grotere interfaces niet geschikt zijn.
Professionele audiovisuele apparatuur
Voor draagbare recorders, uitzendcamera's, draadloze zenders en aanverwante professionele apparatuur zijn mogelijk connectoren nodig die bestand zijn tegen herhaaldelijk gebruik. Een snelsluitende interface kan de bruikbaarheid in het veld verbeteren zonder afhankelijk te zijn van een langdurig koppelingsproces met schroefdraad.
Hoe moeten ingenieurs de juiste connector selecteren?
Het kiezen van een connector moet beginnen met de feitelijke elektrische, mechanische, omgevings- en installatievereisten van de apparatuur, in plaats van eenvoudigweg het kleinste beschikbare model te selecteren.
- Bepaal de contactvereiste:Identificeer het aantal benodigde stroom- en signaalcircuits en laat voldoende ruimte over voor toekomstige ontwerpwijzigingen.
- Elektrische specificaties controleren:Vergelijk de bedrijfsspanning en -stroom met de nominale waarden van de connector, waarbij u rekening houdt met de contactmeter en de temperatuur.
- Evalueer de beschikbare ruimte:Bevestig de schaalgrootte, paneeluitsparing, connectordiepte, kabelgeleiding en vrije ruimte rond de bijpassende interface.
- Overweeg de paringsfrequentie:Voor apparatuur die vaak wordt onderhouden, geeft u prioriteit aan connectoren die zijn ontworpen voor herhaalde koppelcycli.
- Omgevingscondities beoordelen:Temperatuur, trillingen, schokken, vochtigheid, corrosie en elektromagnetische interferentie kunnen allemaal de connectorkeuze beïnvloeden.
- Definieer de beëindigingsmethode:Bepaal of de aansluiting van soldeer-, PCB- of kabelassemblage het beste bij het productieproces past.
Voor OEM-projecten is het ook nuttig om de connector te evalueren samen met de kabelassemblage, backshell, trekontlasting, paneelstructuur en bedradingsschema. Deze aanpak vermindert integratieproblemen tijdens latere productiefasen.
Hoe kan de S-serie worden aangepast?
Verschillende apparatuurplatforms vereisen vaak verschillende connectorconfiguraties. Reunion biedt aanpassingsmogelijkheden waarmee de S-serie kan worden aangepast aan specifieke mechanische en kabelassemblagevereisten.
| Aanpassingsgebied | Beschikbare opties |
|---|---|
| Shell-afwerking / kleur | Zilver, zwart of geselecteerde RAL-kleuren |
| Neem contact op met Plateren | Goud-, zilver- of tinopties |
| Kabelmeter | 32AWG tot 20AWG |
| Jasmaterialen | PVC, PUR, siliconen of PTFE |
| Lasermarkering | Logo, onderdeelnummer, streepjescode of andere identificatie |
| Verpakking | Antistatische buizen, tape-and-reel en aangepaste labels |
Op maat gemaakte kabelassemblages kunnen ook worden geleverd met geselecteerde lengtes, diktes, afschermingsconfiguraties en gegoten trekontlastingslaarzen. Dit kan de aanschaf vereenvoudigen doordat een OEM een connector en een kant-en-klare kabelassemblage als één geïntegreerd onderdeel kan leveren.
Hoe controleert Reunion de productkwaliteit?
Voor professionele connectoren is consistente productie net zo belangrijk als het basisproductontwerp. Reunion stelt dat het productieproces precisiebewerking, oppervlaktebehandeling, contactstempelen en plateren, insert moulding, assemblage, elektrische tests, mechanische tests en verpakking omvat.
Kritische productieafmetingen worden gecontroleerd door middel van precisiebewerking en procesmonitoring. Afgewerkte producten ondergaan een elektrische en mechanische inspectie, inclusief contactweerstand, isolatieweerstand, diëlektrische weerstand, continuïteit, koppelkracht en visuele controles.
Volgens de productinformatie omvat het kwaliteitssysteem van Reunion ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Recognized-status en RoHS-naleving. Het bedrijf stelt ook dat connectoren uit de S-serie vóór verzending 100% elektrisch en mechanisch worden getest.
Voor OEM-kopers kan deze combinatie van productiecontrole, testen, traceerbaarheid en ondersteuning op maat waardevol zijn wanneer de prestaties van connectoren rechtstreeks van invloed zijn op de betrouwbaarheid van het eindproduct.
Veelgestelde vragen
Wat maakt de S-serie anders dan een conventionele schroefdraadconnector?
Het belangrijkste verschil is het push-pull zelfvergrendelende mechanisme. Hierdoor kan de operator de connector snel koppelen en losmaken zonder een wartelmoer te draaien, waardoor dit bijzonder handig is voor draagbare apparatuur, blinde koppelingssituaties en toepassingen waarbij frequente verbindingswijzigingen nodig zijn.
Hoeveel paringscycli kan de S-serie ondersteunen?
De gepubliceerde specificatie vermeldt meer dan 5.000 paringsoperaties. De werkelijke levensduur kan afhangen van de connectorconfiguratie, de gebruiksomgeving, de aansluitomstandigheden en de onderhoudspraktijken.
Is de S-serie geschikt voor medische apparatuur?
Ja. De serie is gepositioneerd voor medische diagnostische en behandelingsapparatuur, en Reunion stelt dat het kwaliteitssysteem ISO 13485:2016 omvat. Het volledig afgewerkte medische hulpmiddel blijft echter verantwoordelijk voor zijn eigen toepasselijke regelgeving en veiligheidseisen.
Kan Reunion op maat gemaakte kabelassemblages leveren?
Ja. Kabelassemblages kunnen worden aangepast op basis van kabeltype, dikte, lengte, afscherming, mantelmateriaal en trekontlastingsontwerp. Opties zijn onder meer PVC-, PUR-, siliconen- en PTFE-kabelmaterialen, met diktes van 32AWG tot 20AWG.
Welk temperatuurbereik is beschikbaar?
Het gepubliceerde standaardbereik is -45°C tot +125°C. Ingenieurs moeten de temperatuurclassificatie van de exacte connector, contactconfiguratie, kabel en montage bevestigen voordat ze deze bij extreme temperaturen gebruiken.
Kan de connector worden aangepast met een bedrijfslogo of onderdeelnummer?
Ja. Reunion vermeldt lasergraveren als aanpassingsoptie, waardoor klanten de schaal kunnen markeren met een logo, onderdeelnummer, streepjescode of andere identificatie-informatie.
Conclusie
De metalen push-pull-connector uit de S-serie is ontworpen voor ingenieurs die een compacte, veilige en duurzame verbindingsoplossing nodig hebben zonder afscherming of onderhoudsgemak op te offeren. Het push-pull-vergrendelingsmechanisme, de metalen constructie, meerdere schaalgroottes, flexibele aansluitmogelijkheden en meer dan 5.000 aansluitcycli maken hem zeer geschikt voor medische apparatuur, testinstrumenten, draagbare elektronica, draagbare systemen en professionele audiovisuele toepassingen. Als u een nieuw product ontwikkelt of op zoek bent naar een betrouwbare vervangende connector, bezoek dan de productpagina van de S-serie van Reunion om de beschikbare configuratie- en contactopties te bekijken. Voor aangepaste specificaties, kabelassemblages, OEM-vereisten of volume-inkoop,neem contact met ons opom uw toepassing te bespreken met het engineeringteam van Reunion en een passende oplossing aan te vragen.
