Artikelsamenvatting:Nu industriële Ethernet-netwerken steeds belangrijker worden in automatisering, machinevisie, bewaking, LED-systemen en slimme apparatuur, heeft de betrouwbaarheid van connectoren rechtstreeks invloed op de gegevensintegriteit en de uptime van het systeem.Bijeenkomst'SRJ45-signaalconnectorcombineert de vertrouwde RJ45-interface met mechanische bescherming van industriële kwaliteit, flexibele montageconfiguraties en betrouwbare elektrische prestaties. Met ondersteuning voor datasnelheden tot 10 Gbps, CAT5e tot en met CAT7-kabels, IP50/IP67-beschermingsopties en minstens 2.000 aansluitcycli, is het ontworpen voor toepassingen waarbij gewone commerciële RJ45-connectoren mogelijk niet voldoende milieuduurzaamheid of stabiliteit op lange termijn bieden.

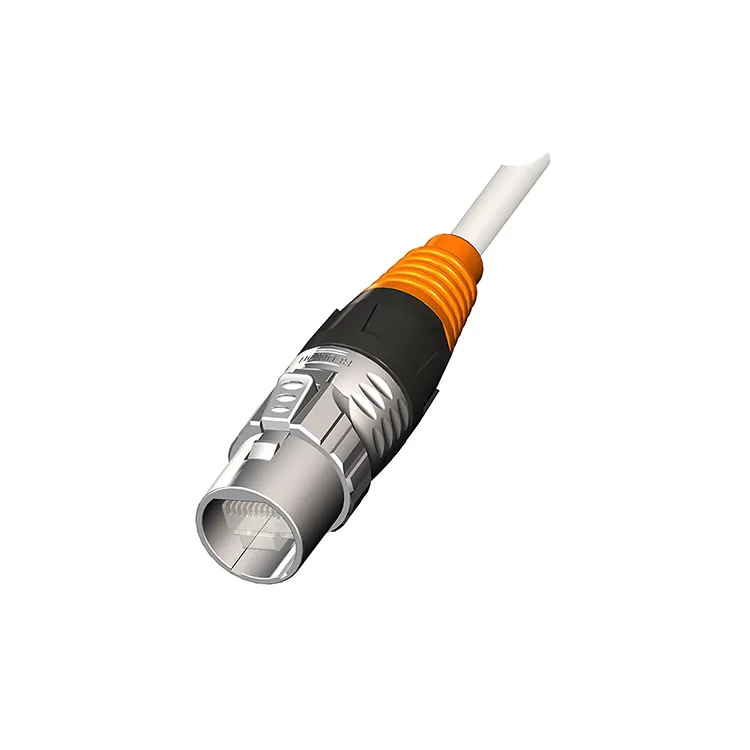

EenRJ45-signaalconnectoris een Ethernet-verbindingscomponent die is ontworpen om een betrouwbare fysieke verbinding tot stand te brengen tussen netwerkapparatuur, kabels, besturingssystemen en industriële apparaten. Terwijl conventionele RJ45-connectoren veel worden gebruikt in kantoren en commerciële netwerken, stellen industriële toepassingen connectoren vaak bloot aan trillingen, vocht, stof, temperatuurveranderingen, herhaalde paring en mechanische spanning.
Om deze reden leggen industriële RJ45-ontwerpen doorgaans meer nadruk op mechanische bescherming, vergrendelingsmechanismen, afdichting, materiaalkeuze en elektrische stabiliteit op lange termijn. De oplossing van Reunion combineert de standaard RJ45-interface met een industrieel georiënteerde constructie voor toepassingen zoals fabrieksautomatisering, machinevisie, buitenbewaking, LED-displays en industriële communicatiesystemen.
De connector ondersteunt Ethernet-communicatie via netwerken zoals PROFINET, EtherNet/IP, EtherCAT en standaard TCP/IP. Afhankelijk van de configuratie kan de connector ook worden geleverd met installatieopties voor kabelmontage, paneelmontage of PCB-montage, waardoor het voor ingenieurs gemakkelijker wordt om de connector in verschillende apparatuurstructuren te integreren.
Ethernet-netwerken die in industriële omgevingen worden gebruikt, stellen andere eisen dan typische kantoornetwerken. Een connector die in een gecontroleerde IT-ruimte wordt geïnstalleerd, komt zelden in aanraking met water, olie, trillingen, stof of herhaalde mechanische bewegingen. Een industriële communicatie-interface kan daarentegen worden geïnstalleerd in schakelkasten, robotcellen, productiemachines, buitenapparatuur of inspectiesystemen.
Een betrouwbare industriële connector moet daarom een aantal praktische problemen oplossen:
Deze factoren worden vooral belangrijk wanneer een Ethernet-verbinding verantwoordelijk is voor machinebesturing, realtime gegevensuitwisseling, cameracommunicatie of apparatuurbewaking op afstand.
Een goed ontworpen industriële connector moet een balans bieden tussen elektrische prestaties, mechanische duurzaamheid en installatiegemak. De RJ45-signaalconnector van Reunion bevat verschillende functies die bedoeld zijn voor veeleisende Ethernet-toepassingen.
| Functie | Bijeenkomst RJ45-signaalconnector | Techniekvoordeel |
|---|---|---|
| Gegevenssnelheid | Tot 10 Gbps | Ondersteunt snelle Ethernet-communicatie |
| Huisvesting | Zinklegering, PA6 optioneel | Biedt mechanische bescherming en configuratieflexibiliteit |
| Bescherming | IP50 / IP67 indien gekoppeld | Geschikt voor verschillende omgevingsomstandigheden |
| Paringscycli | ≥2.000 | Ondersteunt herhaald onderhoud en onderhoud van apparatuur |
| Bedrijfstemperatuur | -40°C tot +85°C | Geschikt voor brede industriële temperatuuromstandigheden |
| Kabeluitgang | 180° recht / 90° haaks | Verbetert de installatieflexibiliteit in compacte apparatuur |
| Beëindiging | Soldeerbeker of IDC | Ondersteunt verschillende veld- en montagevereisten |
Een opvallend ontwerpkenmerk is het sneldraaivergrendelingssysteem. Vergeleken met een eenvoudige interface met wrijvingspassing kan een speciaal vergrendelingsmechanisme extra verbindingsbeveiliging bieden waar trillingen of herhaalde bewegingen worden verwacht.
Het kiezen van een Ethernet-connector moet beginnen met de elektrische en omgevingsvereisten van het netwerk en niet alleen op het uiterlijk. Ingenieurs moeten de transmissiesnelheid, impedantie, contactweerstand, bedrijfstemperatuur, beschermingsniveau, kabelcompatibiliteit en mechanische configuratie evalueren.
| Specificatie | Typische reüniewaarde | Waarom het ertoe doet |
|---|---|---|
| Karakteristieke impedantie | 100 Ω ± 5% | Helpt het juiste differentiële signaalgedrag te behouden |
| Huidige beoordeling | 1,5 A per contact | Definieert continu contactstroomvermogen |
| Spanningswaarde | 50 V | Definieert de gespecificeerde werkspanning |
| Neem contact op met Weerstand | ≤10 mΩ aanvankelijk | Een lagere weerstand ondersteunt stabiel elektrisch contact |
| Isolatieweerstand | ≥500 MΩ bij 500 VDC | Geeft de isolatieprestaties aan |
| Kabelcompatibiliteit | CAT5e / CAT6 / CAT6a / CAT7 | Biedt flexibiliteit bij het ontwerpen van Ethernet-systemen |
| Bedrijfstemperatuur | -40°C tot +85°C | Ondersteunt veeleisende temperatuuromgevingen |
Voor hogesnelheidssystemen moeten ingenieurs ook rekening houden met invoegverlies, retourverlies, kabelconstructie, afschermingsstrategie, aarding en het volledige transmissiekanaal. De prestaties van connectoren kunnen niet onafhankelijk worden beoordeeld op basis van de kabel, de aansluitmethode en de netwerkarchitectuur.
Bijeenkomst specificeert ondersteuning voor CAT5e-, CAT6-, CAT6a- en CAT7-kabels, inclusief soepele of massieve geleiders in het aangegeven AWG 26–22-bereik. Hierdoor kan de connector worden overwogen voor zowel standaard Ethernet-infrastructuur als industriële communicatiesystemen met hogere prestaties.
De veelzijdigheid van Ethernet maakt RJ45-interfaces relevant voor veel industriële en commerciële systemen. Een robuuste versie wordt vooral handig wanneer de connector bestand is tegen omgevings- of mechanische belastingen.
Geautomatiseerde productielijnen zijn afhankelijk van de communicatie tussen PLC's, controllers, sensoren, aandrijvingen, industriële computers en andere netwerkapparatuur. Een duurzame Ethernet-interface kan helpen stabiele verbindingen te behouden tijdens continu gebruik.
Industriële camera's kunnen aanzienlijke hoeveelheden beeldgegevens genereren. Hogesnelheids Ethernet-connectiviteit is daarom belangrijk voor de overdracht van inspectie-informatie tussen camera's, industriële computers en besturingssystemen.
Bewakingsapparatuur voor buitenshuis kan te maken krijgen met regen, stof, temperatuurschommelingen en fysieke blootstelling. Een geschikte connector met IP-classificatie kan extra bescherming bieden op de Ethernet-interface.
Grote LED-displays en professionele verlichtingsapparatuur vereisen vaak een betrouwbare besturing en datacommunicatie. Een connector met flexibele kabeluitgangen en veilige vergrendeling kan de installatie in apparatuur met beperkte ruimte vereenvoudigen.
Schakelkasten kunnen meerdere communicatie-interfaces bevatten in een beperkt gebied. Configuraties voor paneelmontage en PCB-montage bieden extra integratiemogelijkheden voor fabrikanten van apparatuur en systeemintegrators.
Bij de aanschaf van een industriële Ethernet-connector moeten kopers de toepassing definiëren voordat ze afzonderlijke producten vergelijken. De volgende checklist kan u helpen de selectie te beperken:
Voor op maat gemaakte projecten moeten kopers ook de verwachte bestelhoeveelheden, kabellengte, connectororiëntatie, markeringsvereisten, voorkeuren voor behuizingsmateriaal en installatiebeperkingen opgeven. Met deze gegevens kan de leverancier een configuratie aanbevelen in plaats van eenvoudigweg een standaard catalogusonderdeel aan te bieden.
Bijeenkomst is een in China gevestigde connectorfabrikant met ervaring op het gebied van stroom-, signaal-, industriële automatisering, waterdichte connectoren en kabelassemblageproducten. De productiemogelijkheden omvatten connectorontwerp, spuitgieten, solderen, draadsnijden en strippen, assemblage en kabelassemblage.
Voor de RJ45-productlijn stelt Reunion dat elke eenheid vóór verzending een elektrische test ondergaat. Het bedrijf levert ook configuraties voor kabelmontage, paneelmontage en PCB-montage, samen met rechte en haakse kabeluitgangen. Deze opties kunnen nuttig zijn voor OEM's en systeemintegrators die apparatuur met verschillende mechanische lay-outs ontwikkelen.
De bredere productieactiviteit van Reunion omvat een productiefaciliteit van ongeveer 4.000 vierkante meter, ongeveer 150 werknemers en 10 productielijnen. Het R&D-team bestaat uit meer dan 10 ervaren ingenieurs, terwijl het bedrijf jaarlijks meer dan 30 op maat gemaakte projecten rapporteert. Het bedrijf stelt ook dat zijn kwaliteitssysteem ISO 9001-, ISO 14001- en ISO 13485-certificeringen omvat, waarbij aanvullende nalevingsdocumentatie zoals RoHS en REACH beschikbaar is voor toepasselijke producten.
Voor kopers die een leverancier van signaalconnectoren beoordelen, kunnen deze productie- en technische mogelijkheden worden overwogen naast productspecificaties, testprocedures, aanpassingsvereisten en leveringsverwachtingen.
De Reunion RJ45-signaalconnector is gespecificeerd voor datatransmissie tot 10 Gbps bij gebruik met geschikte CAT6a- of CAT7-bekabeling en compatibele netwerkapparatuur. De werkelijke systeemprestaties zijn afhankelijk van het volledige Ethernet-kanaal, inclusief kabel, aansluiting en actieve apparaten.
Geselecteerde configuraties bieden IP67-bescherming wanneer ze worden gekoppeld, waardoor ze geschikt zijn voor toepassingen waarbij bescherming tegen blootstelling aan stof en water vereist is. De volledige installatie moet nog steeds worden beoordeeld op kabelinvoer, aansluitconditie, behuizingsontwerp en blootstelling aan de omgeving.
De gespecificeerde compatibiliteit omvat CAT5e-, CAT6-, CAT6a- en CAT7-kabels, die gestrande of massieve geleiders ondersteunen binnen het aangegeven AWG-bereik van 26–22.
De industriële RJ45-signaalconnector is gespecificeerd voor minimaal 2.000 steekcycli. Dit is met name relevant voor apparatuur die periodiek onderhoud, vervanging, inspectie of veldonderhoud vereist.
Ja. Afhankelijk van de projectvereisten kan maatwerk de configuratie, kabellengte, markering, behuizingsopties en andere mechanische details omvatten. Kopers moeten bij het aanvragen van een offerte de toepassingsomgeving, kabelspecificatie, installatiemethode, hoeveelheid en het vereiste leveringsschema opgeven.
Een betrouwbare Ethernet-verbinding begint met het selecteren van een connector die voldoet aan de elektrische, mechanische en omgevingsvereisten van het complete systeem. Voor industriële automatisering, machinevisie, bewaking, LED-apparatuur en andere netwerkapparaten kan een industriële RJ45-interface de duurzaamheid en installatieflexibiliteit bieden die nodig is naast conventionele kantoornetwerkhardware.
Bijeenkomst combineert RJ45-compatibiliteit met opties voor IP-bescherming, industriële temperatuurprestaties, meerdere montageconfiguraties, veilige vergrendeling en snelle Ethernet-transmissie. Als u eenRJ45-signaalconnectorvoor OEM-productie, systeemintegratie of bulkinkoop beoordeelt u eerst uw kabel- en omgevingsvereisten en bespreekt u vervolgens de vereiste configuratie met het technische team.
Klaar om een betrouwbare Ethernet-verbinding voor uw apparatuur te ontwikkelen?Neem contact op met Reunion voor technische specificaties, aangepaste configuraties, voorbeeldvereisten en ondersteuning voor bulkaankopen.neem contact met ons opvandaag nog om uw RJ45-signaalconnectorproject te bespreken en een oplossing op maat van uw toepassing te ontvangen.
