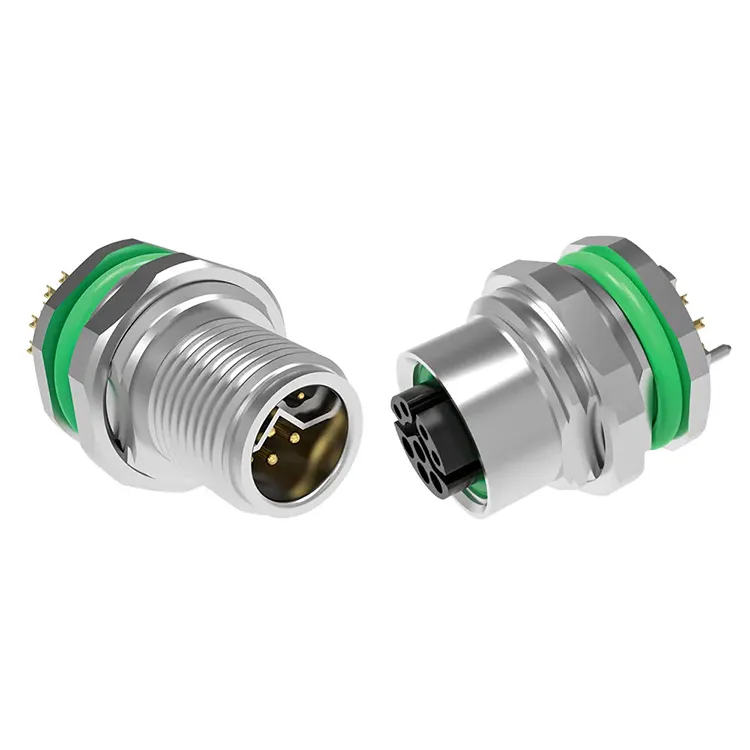

Bijeenkomstbiedt deIndustriële connector uit de M12-serieals een veelzijdige interconnect-oplossing voor fabrieksautomatisering, sensoren, actuatoren, veldbussystemen, industrieel Ethernet en stroomdistributie. Met 2-17-pins configuraties, meerdere codeeropties, IP67-bescherming en opties voor afscherming en kabelassemblages is de connectorfamilie ontworpen voor veeleisende industriële omgevingen waar stabiele elektrische en mechanische verbindingen essentieel zijn.
Een M12-connector is meer dan een compacte ronde connector. De gestandaardiseerde interface met schroefdraad, het coderingssysteem, de omgevingsafdichting en de brede elektrische configuraties maken het tot een belangrijke verbindingstechnologie voor moderne automatiseringsapparatuur. De M12-serie ondersteunt toepassingen variërend van sensoren en IO-Link-apparaten tot PROFIBUS, DeviceNet, CANopen, industrieel Ethernet, servosystemen en DC-stroomverdeling. In deze gids worden de belangrijkste specificaties, coderingsopties, toepassingsscenario's, selectiefactoren en kwaliteitsoverwegingen uitgelegd die ingenieurs en inkoopteams moeten beoordelen bij het kiezen van een industriële M12-connector.
Inhoudsopgave
Waarom wordt de M12-connector veel gebruikt in de industriële automatisering?
Wat zijn de belangrijkste specificaties van een M12 industriële connector?
Hoe verschillen M12-coderingsopties?
Waar worden M12 industriële connectoren vaak gebruikt?
Hoe moet u de juiste M12-connector selecteren?
Welke kwaliteitsfactoren moeten kopers controleren?
Veelgestelde vragen over M12 industriële connectoren
Waarom wordt de M12-connector veel gebruikt in de industriële automatisering?
Industriële apparatuur heeft verbindingen nodig die stabiel blijven ondanks trillingen, vocht, temperatuurveranderingen, stof en frequent onderhoud. Het M12-formaat voldoet aan deze vereisten met een compact rond ontwerp en een koppelingsmechanisme met schroefdraad.
Voor automatiseringsingenieurs is flexibiliteit een van de belangrijkste voordelen. Verschillende M12-coderingsconfiguraties zijn ontworpen voor verschillende elektrische en communicatiefuncties, waardoor incompatibele verbindingen worden voorkomen. De connector kan daarom worden geïntegreerd in sensoren, actuatoren, schakelkasten, veldapparatuur, motoren, Ethernet-netwerken en andere industriële apparatuur.
De productspecificaties van Reunion geven aan dat de M12-serie is ontworpen volgens de relevante DIN EN 61076-2-101/109/111-normen en bij koppeling IP67-bescherming kan bereiken. Het productassortiment omvat ook afgeschermde en niet-afgeschermde configuraties, waardoor opties worden geboden voor toepassingen met verschillende elektromagnetische compatibiliteitsvereisten.
Voor industriële gebruikers kan deze combinatie van gestandaardiseerde afmetingen, coderingskeuzes, milieubescherming en toepassingsflexibiliteit het ontwerp en onderhoud van de bedrading vereenvoudigen.
Wat zijn de belangrijkste specificaties van een M12 industriële connector?
Als u een connector uitsluitend op basis van de fysieke grootte kiest, kan dit resulteren in een ongeschikte verbinding. Elektrische specificaties, codering, aantal pinnen, afscherming, milieubescherming en aansluitmethode moeten allemaal in overweging worden genomen vóór de aankoop.
| Parameter | Typisch bereik/kenmerk van de M12-serie | Toepassingsoverweging |
|---|---|---|
| Pintelling | 2–17 pinnen, afhankelijk van de code | Kies op basis van stroom- en signaalvereisten |
| Huidige beoordeling | Ongeveer 0,5–16A, afhankelijk van de code | Belangrijk voor sensoren, actuatoren, motoren en stroomcircuits |
| Spanningswaarde | Ongeveer 30–630 V, afhankelijk van de configuratie | Moet overeenkomen met de bedrijfsspanning van de apparatuur |
| Beschermingsgraad | IP67 indien gekoppeld | Geschikt voor veel stoffige, natte en washdown-omgevingen |
| Contactmateriaal | Messing met vergulding | Ondersteunt stabiel elektrisch contact en corrosieweerstand |
| Isolator | PA66 | Zorgt voor elektrische isolatie in de connector |
| Neem contact op met Weerstand | ≤3mΩ voor het opgegeven bereik | Een lagere weerstand helpt de elektrische efficiëntie te behouden |
| Temperatuurbereik | -25°C tot +85°C | Vergelijk het met de daadwerkelijke besturingsomgeving |
| Afscherming | Afgeschermde en niet-afgeschermde versies | Afscherming kan belangrijk zijn in omgevingen met elektrische ruis |
| Milieunaleving | RoHS-conforme materialen | Nuttig voor projecten met milieuvereisten |
Het exacte vermogen is altijd afhankelijk van de gekozen codering en configuratie. De door de fabrikant gepubliceerde specificaties vermelden bijvoorbeeld hogere stroommogelijkheden voor S-code- en L-code-versies dan voor verschillende signaalgeoriënteerde configuraties. Daarom moet de connectorcode samen met de elektrische vereisten worden geselecteerd en niet als een secundair detail worden behandeld.
Hoe verschillen M12-coderingsopties?
M12-codering is een van de belangrijkste factoren bij het selecteren van een industriële connector. Verschillende sleutelopstellingen zijn bedoeld voor verschillende elektrische of communicatiefuncties.
- A-code:Vaak gebruikt voor sensoren, actuatoren, IO-Link-apparaten en DC-signaaltoepassingen. Configuraties kunnen variëren van 2 tot 17 pinnen.
- B-code:Vaak geassocieerd met PROFIBUS, DeviceNet en andere veldbustoepassingen.
- C-code:Ontworpen voor wisselstroomtoepassingen en verkrijgbaar in configuraties met meerdere pinnen.
- D-code:Gebruikt voor industriële Ethernet-toepassingen zoals 100 Mbps netwerkverbindingen.
- X-code:Ontworpen voor snellere Ethernet-toepassingen en maakt doorgaans gebruik van een 8-pins configuratie.
- S-code:Bedoeld voor wisselstroom met hogere stroomsterkte en servogerelateerde toepassingen.
- L-code:Ontworpen voor DC-stroomverdeling en hogere stroomvereisten.
Het coderingssysteem helpt de mogelijkheid te verminderen om incompatibele circuits aan te sluiten. Ingenieurs moeten de door de fabrikant van de apparatuur gespecificeerde connectorcode, pin-opstelling, spanning, stroom en paringsinterface bevestigen voordat ze een component finaliseren.
Waar worden M12 industriële connectoren vaak gebruikt?
De compacte vormfactor en de milieubescherming van M12-connectoren maken ze geschikt voor veel industriële aansluitpunten.
Fabrieksautomatisering
M12-connectoren worden vaak gebruikt voor het aansluiten van naderingssensoren, foto-elektrische sensoren, actuatoren, I/O-modules en besturingsapparaten. Hun gestandaardiseerde interface kan de bedrading en het onderhoud van de machine vereenvoudigen.
Industrieel Ethernet
D-code- en X-code-configuraties kunnen worden gebruikt voor industriële netwerkverbindingen. In geautomatiseerde productielijnen zijn betrouwbare Ethernet-verbindingen belangrijk voor de communicatie tussen veldapparatuur, controllers, switches en andere netwerkapparatuur.
Robotica en bewegingssystemen
Robotapparatuur kan connectoren blootstellen aan trillingen en herhaalde bewegingen. Een koppelingssysteem met schroefdraad biedt een mechanische verbinding die is ontworpen om onbedoeld losraken onder normale bedrijfsomstandigheden te voorkomen.
Buiten- en wasapparatuur
Met een IP67-classificatie, mits op de juiste manier gekoppeld, kunnen geschikte M12-configuraties worden gebruikt in omgevingen waar apparatuur te maken kan krijgen met water, stof of routinematige reinigingsprocessen. Een correcte installatie en afdichting blijven essentieel om het opgegeven beschermingsniveau te bereiken.
Stroomdistributie
S-code- en L-code-opties breiden het M12-platform uit tot meer dan signalen met laag vermogen. Afhankelijk van de geselecteerde configuratie kan de serie AC- of DC-stroomaansluitingen met hogere stroomsterkte voor industriële apparatuur ondersteunen.
Hoe moet u de juiste M12-connector selecteren?
Een systematisch selectieproces kan compatibiliteitsproblemen en onnodige vervangingskosten helpen voorkomen. Evalueer de volgende factoren voordat u een bestelling plaatst:
- Identificeer de toepassing:Bepaal of de aansluiting bedoeld is voor sensoren, datacommunicatie, stroom, motoren of gemengde functies.
- Bevestig de codering:Selecteer A, B, C, D, X, S, L of een andere toepasselijke configuratie op basis van de apparatuurinterface.
- Controleer pinvereisten:Zorg ervoor dat het aantal contacten voldoende is voor alle vereiste stroom- en signaalcircuits.
- Controleer de elektrische specificaties:Vergelijk de spannings- en stroomwaarden van de connector met de werkelijke systeemvereisten.
- Evalueer de omgevingsomstandigheden:Denk aan water, stof, chemicaliën, trillingen, temperatuur en blootstelling aan de buitenlucht.
- Bepaal de afschermingsvereisten:Afgeschermde versies kunnen worden overwogen als elektromagnetische interferentie de signaalintegriteit kan beïnvloeden.
- Selecteer de beëindiging:Afhankelijk van de apparatuurstructuur kunnen de opties soldeer-, dompelsoldeer-, krimp- of vliegende draadaansluitingen omvatten.
- Bevestig de kabelvereisten:Kabelmateriaal, lengte, flexibiliteit, buigradius en connectororiëntatie moeten overeenkomen met de installatieomgeving.
Voor projecten met meerdere connectortypen is het ook handig om een aansluitschema op te stellen met daarin het apparaat, de connectorcode, het aantal pinnen, de elektrische functie, de kabelspecificatie en de bijbehorende interface. Dit biedt een praktische referentie voor inkoop- en productieteams.
Welke kwaliteitsfactoren moeten kopers controleren?
De kwaliteit van industriële connectoren hangt nauw samen met de stabiliteit van de verbinding op de lange termijn. Een product kan er uiterlijk hetzelfde uitzien, maar aanzienlijke verschillen vertonen in contactmaterialen, beplating, afdichting, consistentie van de montage en elektrische inspectie.
Bijeenkomst stelt dat de M12-serie messing contacten met vergulding, PA66-isolatoren en een aangegeven contactweerstand van niet meer dan 3 mΩ gebruikt. De fabrikant beschrijft ook 100% elektrische tests voor elke unit en IP67-onderdompelingsverificatie op batchniveau. De gepubliceerde kwaliteitsinformatie geeft verder een overzicht van ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 en RoHS-naleving binnen het kwaliteits- en nalevingskader.
Voor inkoopteams zijn de volgende kwaliteitscontrolepunten bijzonder nuttig:
- Materiaal- en beplatingspecificaties
- Contactweerstand en isolatieprestaties
- Verificatie van IP-bescherming
- Mechanische paringscyclusvereisten
- Afschermingsprestaties waar van toepassing
- Elektrische testprocedures
- Traceerbaarheid van batches en inspectiedocumentatie
- Consistentie van kabelmontage en -aansluiting
Deze factoren bieden een completere basis voor het evalueren van een industriële connector dan alleen de eenheidsprijs. Voor OEM- en volumeprojecten kunnen technische ondersteuning, aanpassingsmogelijkheden, traceerbaarheid van de productie en leveringsconsistentie ook de totale inkoopwaarde beïnvloeden.
Veelgestelde vragen over M12 industriële connectoren
Wat is een industriële connector uit de M12-serie?
Een industriële connector uit de M12-serie is een compacte ronde connector met een nominale schroefdraadinterface van 12 mm. Het wordt veel gebruikt voor industriële sensoren, actuatoren, automatiseringsapparatuur, communicatienetwerken en stroomaansluitingen. Dankzij verschillende coderings- en pinconfiguraties kan hetzelfde algemene connectorplatform verschillende toepassingen bedienen.
Is een M12-connector waterdicht?
Geschikte M12-configuraties kunnen IP67-bescherming bereiken als ze op de juiste manier worden gekoppeld. Dit betekent dat het gespecificeerde product bescherming kan bieden tegen het binnendringen van stof en tijdelijke onderdompeling in water onder gedefinieerde testomstandigheden. De werkelijke prestaties zijn afhankelijk van de juiste koppeling, afdichtingscomponenten, installatie en productconfiguratie.
Wat is het verschil tussen A-code en D-code M12-connectoren?
A-code M12-connectoren worden vaak gebruikt voor sensoren, actuatoren, IO-Link en algemene signaal- of DC-toepassingen, terwijl D-code-versies voornamelijk zijn ontworpen voor industriële Ethernet-toepassingen. De codering voorkomt dat per ongeluk het verkeerde connectortype wordt gekoppeld.
Kunnen M12-connectoren zowel stroom als data transporteren?
Ja, afhankelijk van de configuratie. Bepaalde A-code-opstellingen kunnen stroom- en signaalfuncties combineren, terwijl toepassingen die een hoger vermogen en afzonderlijke datacommunicatie vereisen, verschillende M12-codes kunnen gebruiken voor hun respectieve circuits.
Hoe kies ik de juiste M12-connector voor mijn machine?
Begin met de apparaatinterface en identificeer de vereiste codering, aantal pinnen, spanning, stroom, communicatieprotocol, afscherming, beschermingsgraad, kabeltype en afsluitmethode. Als de connector een vervangend onderdeel is, wordt het ook aanbevolen om het originele onderdeelnummer of de uitrustingstekening te matchen.
Conclusie
De industriële connector uit de M12-serie biedt een gestandaardiseerde en aanpasbare aansluitoplossing voor moderne automatiseringssystemen. Dankzij het scala aan codeeropties, pinconfiguraties, elektrische specificaties, afschermingskeuzes en IP67-bescherming kan het alles ondersteunen, van sensoren en IO-Link-apparaten tot industrieel Ethernet en stroomtoepassingen met hogere stroomsterktes. Voor OEM's, systeemintegrators en fabrikanten van industriële apparatuur is het selecteren van de connector op basis van de volledige elektrische en omgevingsspecificaties essentieel voor betrouwbare veldprestaties. Als u hulp nodig heeft bij het selecteren van een geschikte configuratie, kabelassemblage op maat of volumeoplossing voor uw toepassing,neem contact met ons opom uw vereisten te bespreken met het engineering- en productieteam van Reunion.
