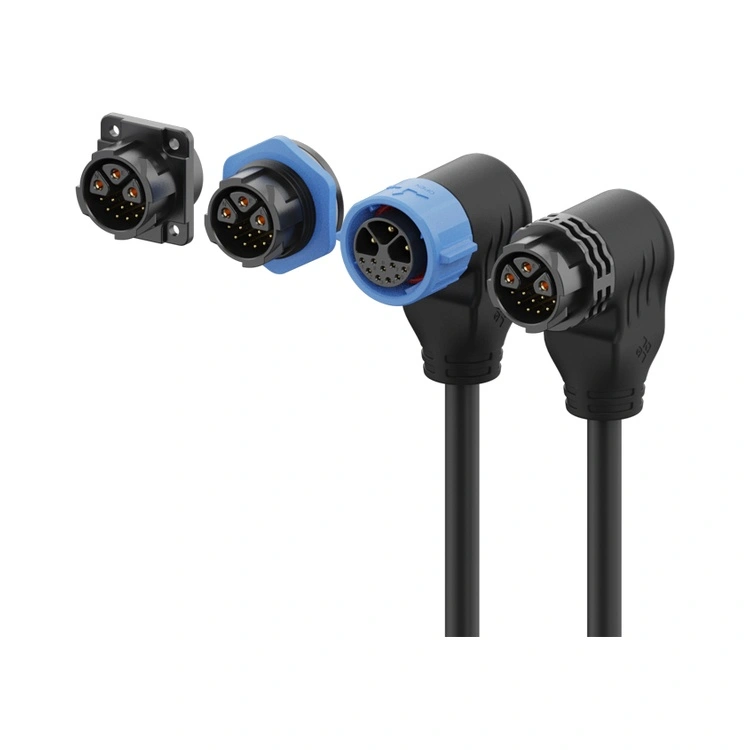

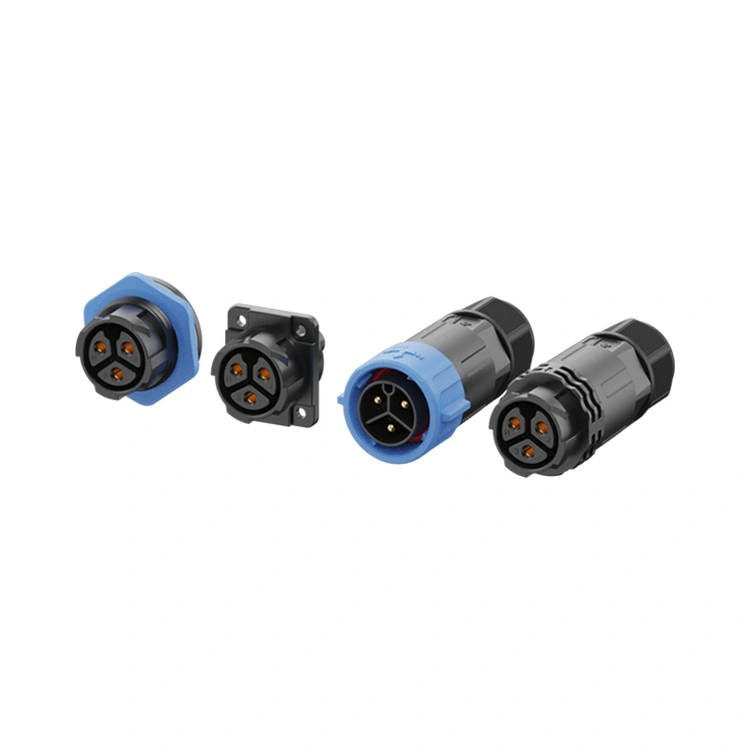

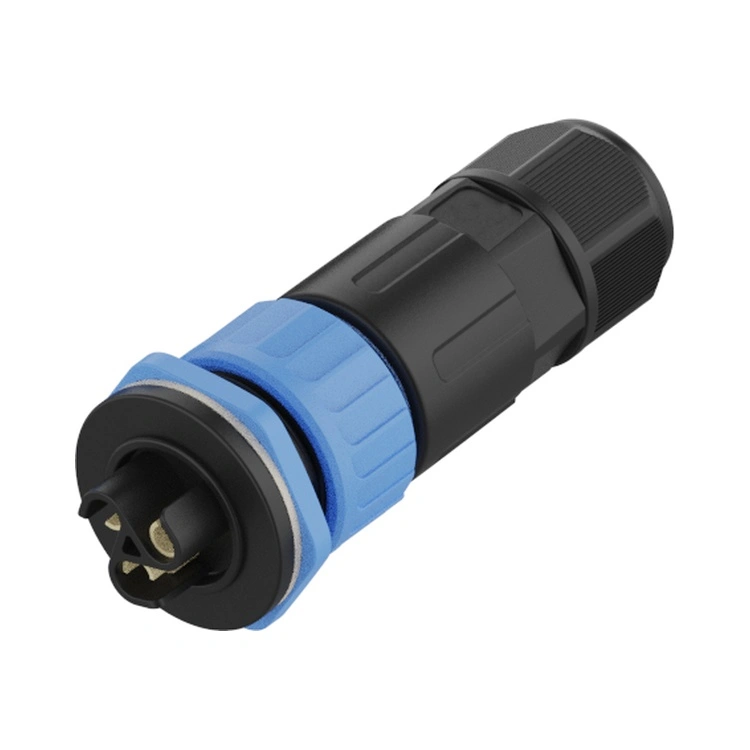

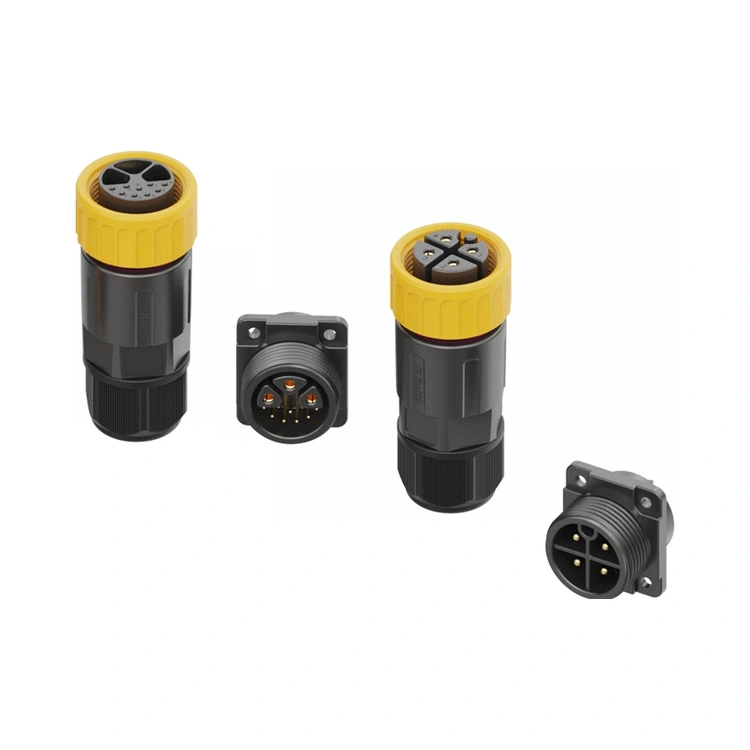

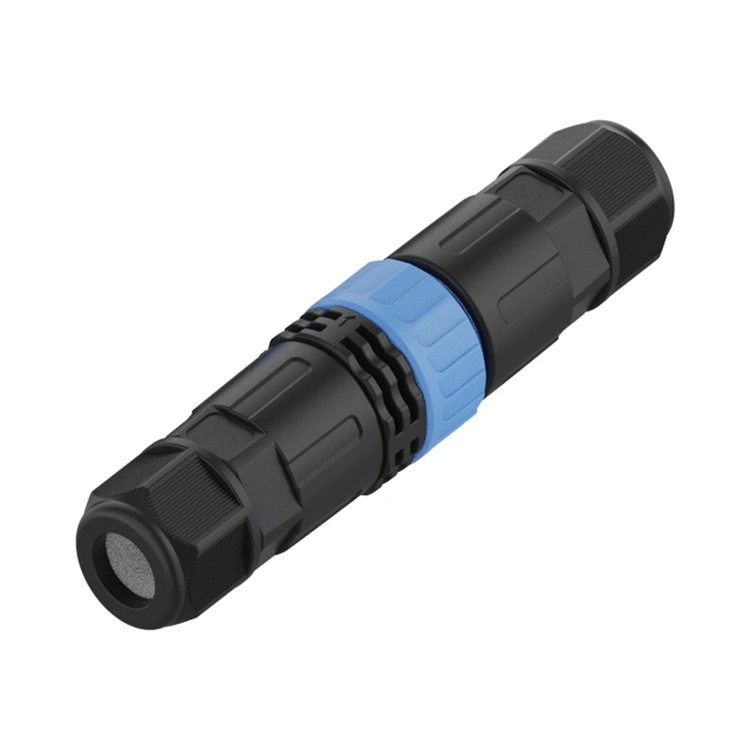

De M25-serie plastic waterdichte connector is Reunion's vlaggenschip, corrosiebestendige interconnect met hoge stroomsterkte, ontworpen voor toepassingen waarbij een substantiële stroomafgifte (tot 30A) naast agressieve omgevingsomstandigheden moet bestaan. Deze ronde connector met schroefdraad combineert een robuuste 25 mm interface met IP67/IP68 waterdicht en een zeer sterke PA66 thermoplastische behuizing die inherent corrosiebestendig is: geen roest, geen oxidatie en geen degradatie van de coating.
Verkrijgbaar in 2- tot 12-pins configuraties, inclusief hybride voedingssignaalvarianten
ondersteunt de M25-serie zowel stroomafgifte met hoge stroomsterkte (tot 20 A) als stuursignalen met lage spanning binnen één enkele connector.
Het vergrendelingsmechanisme met schroefdraad garandeert een consistente koppelingsbetrouwbaarheid gedurende honderden cycli, terwijl de contacten zijn vervaardigd uit messing met selectieve vergulding om een lage contactweerstand te behouden. Reunion produceert de M25-kunststofserie via een verticaal geïntegreerd proces: van precisiespuitgieten tot geautomatiseerde assemblage en 100% elektrische tests.
| Functie | Voordeel |
| Corrosiebestendige PA66-behuizing | Geen roest, geen oxidatie – ontworpen voor omgevingen met zoutnevel, zeewater en chemicaliënblootstelling. |
| Tot 60% gewichtsreductie | Aanzienlijk lichter dan messing equivalenten – vermindert de structurele belasting op apparatuur en montagebeugels. |
| Stroomwaarden tot 30A | Kan de hoogste stroombelastingen in de M-serie aan, geschikt voor zware motoren, EV-laders en stroomverdeling. |
| IP67/IP68 waterdicht | Bestand tegen voortdurende onderdompeling – betrouwbaar voor offshore-, kust- en overstromingsgevoelige installaties. |

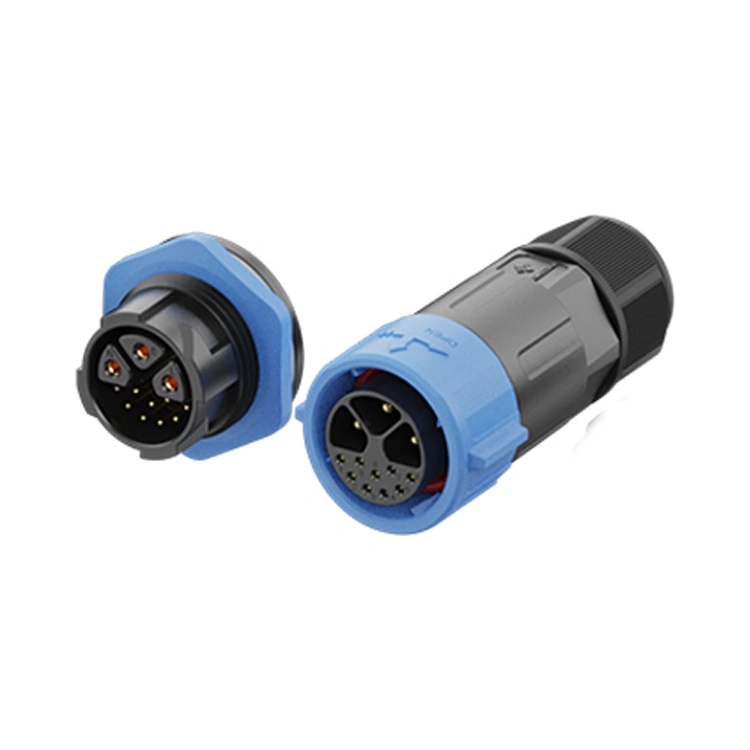

| Hybride 3+2, 3+5, 3+9 configuraties | Combineert 3 voedingspinnen met hoge stroomsterkte (tot 20 A) met 2 of 5 of 9 signaalpinnen – vermindert het aantal kabels en de paneelruimte. |
| Vergulde messing contacten | Lage contactweerstand (≤3mΩ) en corrosiebescherming: behoud van prestaties in vochtige omgevingen. |
| Schroefdraadvergrendeling | Trillingsbestendige koppeling – voorkomt losraken door zware machinebewegingen en thermische cycli. |
| -40°C tot +105°C Bedrijf | Het brede temperatuurbereik omvat extreme industriële, maritieme en buitenomstandigheden. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 3+2-polig | 3+5-polig | 3+9-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Huidige beoordeling | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Draadsectie | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Bedrijfstemperatuur:-40°C~+105°C
Beschermingsgraad:IP65 / IP67 / IP68 (gekoppelde toestand)
Materiaal behuizing:PA66
Contactmateriaal:Verguld messing
Contactweerstand:≤3mΩ
Paringscycli:≥500
Gewicht:Ongeveer 60% lichter dan vergelijkbare messing connectoren
Ontvlambaarheidsclassificatie:UL 94 V-0
Alle materialen voldoen aan RoHS
| Aspect | Reunion M25 kunststof serie | Metalen M25-connectoren | Premium merken van kunststof connectoren |
| Corrosiebestendigheid | Uitstekend – PA66 | Afhankelijk van de beplating – roestrisico bij zoutnevel | Variabel |
| Gewicht | Tot 60% lichter | Zwaar – de spanningen nemen toe | gelijk aan Réunion |
| Prijs | Volumevriendelijke prijzen | 3-4× hoger | 2-3× hoger |
| Huidige beoordeling | Tot 30A | Tot 30A | Meestal lager |
| Hybride opties | 3+2, 3+5, 3+9-pins | Beperkt | Beperkt |
| 100% elektrische testen | Elke eenheid | Op monsters gebaseerd | Op monsters gebaseerd |
| Traceerbaarheid | ERP-traceerbaar | Ja | Ja |
| Doorlooptijd | 15-17 dagen | 4-8 weken | 4-6 weken |
| Maatwerk MOQ | Laag (100 stuks) | Hoog (500+) | Hoog (500+) |
| ISO-certificeringen | 9001, 14001, 13485 | Meestal 9001 | Meestal 9001 |
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op M25 die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De productielijn voor M25-kunststofconnectoren van Reunion opereert onder strikte procescontroles. IP67-waterdichtheid wordt bij elke productiebatch geverifieerd door middel van daadwerkelijke onderdompelingstests (1 meter, 30 minuten). Van elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard.
De stroomsterkte van de M25-kunststofconnector wordt bepaald door het contactsysteem en de draaddikte, niet door het materiaal van de behuizing. De PA66-behuizing is gemaakt van thermoplastisch materiaal voor hoge temperaturen met een warmteafbuigtemperatuur van meer dan 200 °C, ruim boven het bedrijfsbereik van de connector van -40 °C tot +105 °C. De contacten zelf zijn van messing met vergulding, en de stroomsterkte (tot 30 A) wordt gevalideerd door middel van temperatuurstijgingstesten conform IEC 60512. Bij onze tests ligt de temperatuurstijging van de M25-kunststof connector bij nominale stroom binnen dezelfde grenzen als gelijkwaardige metalen connectoren. De lagere thermische geleidbaarheid van de behuizing wordt gecompenseerd door een geoptimaliseerde isolatorgeometrie en een contactontwerp dat de warmte effectief afvoert via de kabelgeleiders en de paneelinterface.
Ja, de M25 plastic connector is zeer geschikt voor EV-oplaadtoepassingen, met name:
AC-laadstations geïnstalleerd op locaties aan de kust of op plaatsen met een hoge luchtvochtigheid.
Ingebouwde laders die corrosiebestendige verbindingen vereisen.
Interfaces voor batterijbeheer die stroom en signaal combineren.
De corrosiebestendige eigenschappen van de PA66-behuizing zijn vooral waardevol voor EV-laders die zijn geïnstalleerd in kustgebieden (zoutnevel), stedelijke omgevingen (strooizout in de winter) of industriële zones (chemische blootstelling). De IP68-afdichting beschermt tegen regen en wassen. Voor snelladen met gelijkstroom (100A+) raden wij grotere industriële connectoren aan die speciaal zijn ontworpen voor gelijkstroomtoepassingen met hoge stroomsterkte.
