Bijeenkomstlevert deM12-serie industriële waterdichte connectorvoor fabrikanten die op zoek zijn naar betrouwbare elektrische verbindingen in veeleisende industriële omgevingen. Deze connectorserie is ontworpen voor compatibele automatiserings-, detectie- en besturingssystemen en biedt een praktische combinatie van compacte installatie, veilige schroefdraadkoppeling en modelafhankelijke omgevingsbescherming om een stabiele werking van de apparatuur te ondersteunen.
Artikelsamenvatting:Industriële connectiviteit heeft invloed op de uptime van machines, signaalnauwkeurigheid en onderhoudskosten. De industriële waterdichte connector uit de M12-serie wordt veel gebruikt voor het aansluiten van sensoren, actuatoren, besturingseenheden en industriële communicatieapparatuur. Door de connectorcodering, contactconfiguratie, bescherming tegen binnendringing, kabelconstructie en elektrische specificaties te begrijpen, kunnen ingenieurs de juiste oplossing selecteren. In dit artikel worden de werkingsprincipes, essentiële specificaties, industriële toepassingen, installatiepraktijken en aankoopoverwegingen onderzocht die bedrijven helpen weloverwogen connectorbeslissingen te nemen.
1. Waarom is industriële connectiviteit belangrijk?
2. Wat maakt de M12-connector anders?
3. Welke ontwerpkenmerken leveren praktische voordelen op?
4. Welke technische specificaties moet u evalueren?
5. Welke industrieën profiteren van M12-connectoren?
6. Hoe moeten kopers een leverancier van M12-connectoren beoordelen?
7. Welke praktijken helpen de levensduur van connectoren te verlengen?
Moderne industriële apparatuur is afhankelijk van de nauwkeurige overdracht van elektrisch vermogen en signalen tussen onderling verbonden componenten. Sensoren verzamelen bedrijfsgegevens, actuatoren voeren opdrachten uit en controllers coördineren machinebewegingen. Elke verbinding binnen dit systeem draagt bij aan de algehele prestaties.
Een connector die losraakt door trillingen, waardoor vocht de elektrische contacten kan bereiken of geen consistent contact kan onderhouden, kan de productie onderbreken en het oplossen van problemen bemoeilijken. Bij geautomatiseerde productie kan zelfs een klein verbindingsprobleem leiden tot onverwachte stilstand, herhaald onderhoud of onnauwkeurige sensormetingen.
Industriële connectoren moeten daarom aan meerdere eisen tegelijk voldoen:
Het M12-connectorformaat komt tegemoet aan veel van deze behoeften door een compact, rond ontwerp en een koppelingssysteem met schroefdraad. Wanneer het juiste model voor de toepassing wordt geselecteerd, kunnen ingenieurs hiermee georganiseerde, onderhoudbare en betrouwbare industriële bedradingssystemen bouwen.
De aanduiding M12 verwijst naar een connectorinterface met een nominale schroefdraadkoppeling van 12 mm. De compacte afmetingen maken hem bijzonder nuttig voor veldapparatuur en machines waar de installatieruimte beperkt is, maar een veilige elektrische verbinding essentieel blijft.
In tegenstelling tot een connector die uitsluitend op zijn fysieke uiterlijk is geselecteerd, moet een M12-product worden beoordeeld op basis van zijn volledige configuratie. Verschillende modellen kunnen verschillende pinaantallen, coderingsopstellingen, contacttoewijzingen, kabeltypen en elektrische prestatieclassificaties hebben.
Afhankelijk van het specifieke product kunnen de beschikbare configuraties rechte connectoren, haakse connectoren, op kabels gemonteerde stekkers en op een paneel gemonteerde aansluitingen omvatten. Een recht ontwerp kan geschikt zijn voor toegankelijke installatiepunten, terwijl een rechthoekig ontwerp kan helpen bij het beheren van de kabelafstand in kleine ruimtes.
Sommige M12-configuraties zijn bedoeld voor sensor- en actuatorsignalen, terwijl andere coderingssystemen bepaalde industriële communicatie- of stroomtoepassingen ondersteunen. Deze varianten mogen niet als onderling uitwisselbaar worden beschouwd. Ingenieurs moeten de penopstelling, codering, spanning, stroom en interfacevereisten verifiëren voordat ze apparatuur aansluiten.
Waterdichte M12-connectoren maken gebruik van de juiste behuizing, afdichting en kabelinvoer om het binnendringen van externe verontreinigingen te beperken. Het beschermingsniveau varieert per model en installatieconditie. Een samenstel met IP67-classificatie is bijvoorbeeld ontworpen voor stofdichte bescherming en tijdelijke onderdompeling onder gedefinieerde testomstandigheden, op voorwaarde dat het correct wordt gemonteerd en gebruikt zoals gespecificeerd.

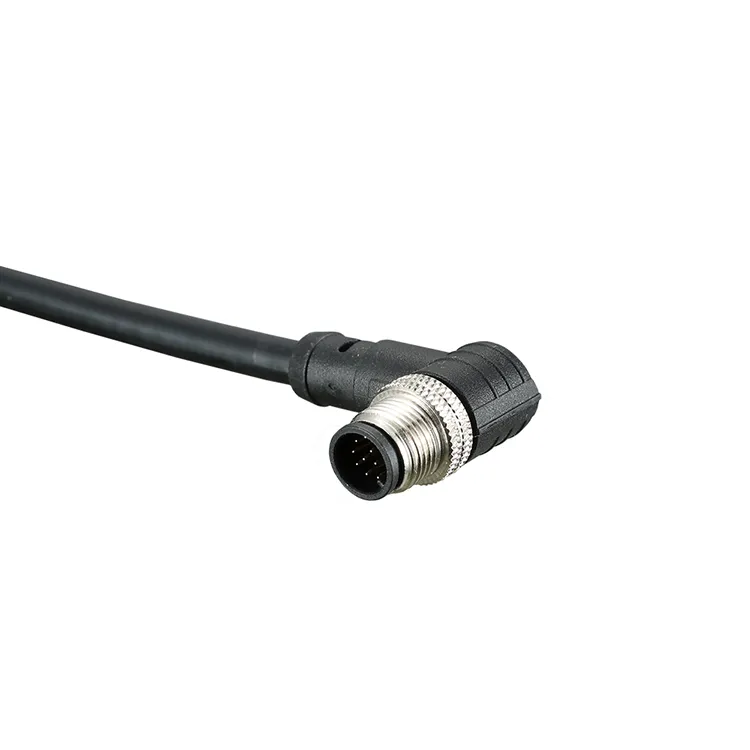

Raadpleeg de productpagina Reunion M12 Series industriële waterdichte connector voor productspecifieke configuraties en beschikbare opties.
Industriële machines bevatten vaak talloze sensoren en besturingscomponenten binnen een beperkte footprint. De M12-vormfactor biedt een compacte verbindingsinterface die de bedradingslay-outs kan helpen vereenvoudigen en onnodige installatieruimte kan verminderen.
Dit kan vooral handig zijn in transportsystemen, robotapparatuur, verpakkingsmachines en gedistribueerde automatiseringsinstallaties waarbij meerdere veldapparatuur is aangesloten op een gemeenschappelijke besturingsarchitectuur.
Een schroefdraadverbinding zorgt ervoor dat de bijpassende interface behouden blijft tijdens normaal gebruik van de apparatuur. Vergeleken met een onvoldoende beveiligde verbinding kan een correct gemonteerde schroefdraadkoppeling het per ongeluk losraken als gevolg van routinematige bewegingen en trillingen verminderen.
De verbinding moet echter altijd worden vastgedraaid volgens de instructies van de fabrikant. Overmatig aandraaien kan de connector beschadigen, terwijl onvoldoende aandraaien de mechanische veiligheid of afdichtingsprestaties in gevaar kan brengen.
Geschikte afdichtingscomponenten kunnen elektrische contacten helpen beschermen tegen stof en vocht. Dit is belangrijk voor apparatuur die is geïnstalleerd in de buurt van productieprocessen, schoonmaakruimtes, machines buiten en andere locaties waar blootstelling aan het milieu wordt verwacht.
De bescherming hangt af van de volledige montage, inclusief de passende interface, kabelinvoer, montageopstelling en staat van de afdichtingen. De connector moet worden geselecteerd op basis van de daadwerkelijke gebruiksomgeving en niet alleen op basis van het woord 'waterdicht'.
Dankzij verschillende kabelmaterialen en contactopstellingen kan een M12-connector worden afgestemd op specifieke apparatuurvereisten. Afhankelijk van het model moeten kopers mogelijk de flexibiliteit van de kabel, de slijtvastheid, de afmeting van de geleider, de afscherming, de contactbeplating en de installatierichting beoordelen.
Het gebruik van compatibele, gestandaardiseerde connectorinterfaces kan het vervangen van componenten en het isoleren van fouten eenvoudiger maken. Technici kunnen aansluitpunten gemakkelijker identificeren, op voorwaarde dat de bedradingsdocumentatie, pintoewijzingen en vervangende onderdeelnummers nauwkeurig worden bijgehouden.
Het kiezen van een connector op basis van uiterlijk of draadmaat alleen is onvoldoende. Een inkoopteam moet de gepubliceerde specificaties van de fabrikant vergelijken met de elektrische, mechanische en omgevingseisen van de doeltoepassing.
De volgende tabel geeft een overzicht van de belangrijkste parameters die moeten worden geëvalueerd bij het beoordelen van een waterdichte M12-connector. Werkelijke waarden moeten worden bevestigd aan de hand van het huidige gegevensblad van het geselecteerde model.
| Specificatie | Wat te controleren | Waarom het ertoe doet |
|---|---|---|
| Connector-interface | M12-schroefdraadkoppeling en passend ontwerp | Garandeert mechanische compatibiliteit met de apparatuur. |
| Pin-configuratie | Aantal contacten en pinbezetting | Ondersteunt correcte bedrading en signaaloverdracht. |
| Codering | A-gecodeerd, D-gecodeerd, X-gecodeerd of een ander gespecificeerd type | Helpt bij het identificeren van de beoogde interface en het voorkomen van incompatibele verbindingen. |
| Nominale spanning | Door de fabrikant opgegeven bedrijfsspanning | Moet overeenkomen met het elektrische systeem en de toepasselijke veiligheidseisen. |
| Nominale stroom | Huidige classificatie voor de geselecteerde configuratie | Helpt werking buiten de elektrische limieten van de connector te voorkomen. |
| Bescherming tegen binnendringen | Vereiste IP-classificatie en montagevoorwaarden | Bepaalt de geschiktheid voor verwachte blootstelling aan stof en vocht. |
| Bedrijfstemperatuur | Gespecificeerde minimum- en maximumtemperaturen | Helpt de prestaties te behouden onder veranderende omgevingsomstandigheden. |
| Contactmateriaal | Basismateriaal en contactplating | Beïnvloedt de elektrische contactprestaties en de weerstand tegen slijtage of corrosie. |
| Kabelconstructie | Geleidergrootte, mantelmateriaal, lengte en afscherming | Ondersteunt de installatie-, flexibiliteits- en milieuvereisten. |
| Mechanische duurzaamheid | Beoordeling van de paringscyclus en koppelingsvereisten | Helpt bij het beoordelen van de geschiktheid voor onderhoud en herhaalde aansluiting. |
Belangrijke selectieopmerking:Ga er niet vanuit dat elke connector in de M12-serie dezelfde spanning, stroom, pinaantal, codering, temperatuurbereik of IP-classificatie ondersteunt. Een vierpins sensorconnector en een hogesnelheidsdataconnector kunnen bijvoorbeeld aanzienlijk verschillende elektrische vereisten hebben, ondanks dat ze de M12-aanduiding delen.
Vraag voordat u bestelt het exacte onderdeelnummer, de maatschets, het bedradingsschema en de toepasselijke testgegevens op. Met deze documenten kunt u gemakkelijker bevestigen dat de connector aan de systeemvereisten voldoet.
Geautomatiseerde productielijnen zijn afhankelijk van sensoren, actuatoren en gedistribueerde besturingsmodules om apparatuur te bewaken en machinebewerkingen te coördineren. Geschikte M12-connectoren bieden praktische aansluitpunten voor veldapparatuur en helpen bij het organiseren van de machinebedrading.
Robotcellen en verpakkingsapparatuur kunnen bewegende assemblages, compacte sensorbevestigingen en beperkte kabelgeleidingsruimte bevatten. De beschikbaarheid van verschillende connectororiëntaties en kabelconfiguraties kan ingenieurs helpen toegankelijker verbindingen te ontwerpen. Dynamische toepassingen vereisen nog steeds kabel- en connectorassemblages die geschikt zijn voor de werkelijke bewegings- en buigomstandigheden.
In geselecteerde industriële netwerktoepassingen worden compatibele M12-coderingsvarianten gebruikt. Het juiste model hangt af van de communicatiestandaard, de vereiste datasnelheid, pintoewijzing, afscherming en netwerkapparatuurinterface.
Buitensensoren en bewakingsapparatuur kunnen te maken krijgen met regen, stof, temperatuurveranderingen en andere omgevingsfactoren. Een M12-connector met de juiste specificaties kan de elektrische interface helpen beschermen wanneer de volledige constructie volgens de specificaties wordt geïnstalleerd.
Geselecteerde transportsystemen en industriële voertuigen maken gebruik van ronde connectoren om sensoren en besturingsapparaten met elkaar te verbinden. Voor deze toepassingen moeten ontwerpers rekening houden met trillingen, kabelbewegingen, temperatuurschommelingen, blootstelling aan vloeistoffen en eventuele branchespecifieke kwalificatievereisten.
In al deze sectoren is de beste connector degene die past bij de werkelijke bedrijfsomstandigheden, en niet noodzakelijkerwijs het model met de hoogste nominale beoordeling of de laagste aankoopprijs.
De selectie van leveranciers heeft meer invloed dan alleen de initiële aanschafkosten. Productconsistentie, technische ondersteuning, documentatie, productieplanning en communicatie kunnen allemaal van invloed zijn op de projecttijdlijnen en het langetermijnonderhoud.
Bij het beoordelen van een leverancier als Reunion moeten inkoopteams de volgende punten in overweging nemen en bevestigen welke services van toepassing zijn op de vereiste productconfiguratie.
Voor grotere inkoopprojecten moeten kopers ook een goedkeuringsproces voor monsters en specificaties opstellen voordat ze massaal bestellen. Het documenteren van het goedgekeurde onderdeelnummer en de revisie helpt het risico te verkleinen dat u een connector ontvangt die afwijkt van de geteste configuratie.
Om de beschikbare productinformatie te bekijken, bezoekt u de Reunion industriële waterdichte connectorpagina en geeft u uw technische vereisten rechtstreeks door aan de leverancier.
Een juiste installatie is essentieel voor het behoud van de elektrische stabiliteit en de bescherming van het milieu. Zelfs een connector van hoge kwaliteit kan voortijdig defect raken als de contacten, schroefdraad, kabel of afdichtingen beschadigd raken tijdens montage of gebruik.
De inspectiefrequentie moet de ernst van de werkomgeving weerspiegelen. Connectoren die worden blootgesteld aan frequente spoelbeurten, chemische stoffen, sterke trillingen of voortdurende bewegingen vereisen mogelijk extra aandacht. Volg altijd de instructies van de fabrikant en het onderhoudsplan van de apparatuur.
Het primaire doel is om een compacte elektrische verbinding te bieden voor compatibele industriële apparaten, waaronder sensoren, actuatoren, besturingsapparatuur en geselecteerde communicatiesystemen. Afhankelijk van het model helpt een omgevingsafdichting de verbinding te beschermen tegen stof en vocht.
Nee. De beschermingsklassen variëren per model en montageontwerp. Kopers moeten het exacte productgegevensblad controleren en bevestigen of de classificatie van toepassing is op een gekoppelde connector, een niet-gekoppelde connector of een bepaalde installatieomstandigheid.
A-gecodeerde en D-gecodeerde connectoren gebruiken verschillende sleutel- en contactopstellingen voor verschillende beoogde toepassingen. A-gecodeerde varianten worden vaak gebruikt voor sensoren en actuatoren, terwijl D-gecodeerde varianten worden geassocieerd met bepaalde industriële Ethernet-toepassingen. De daadwerkelijke compatibiliteit moet worden geverifieerd aan de hand van het relevante protocol, de pintoewijzing en de apparatuurdocumentatie.
Ja, op voorwaarde dat de geselecteerde connector en de volledige kabelassemblage geschikt zijn voor de verwachte buitenomstandigheden. Kopers moeten vóór de installatie de bescherming tegen binnendringing, het temperatuurbereik, de UV-blootstelling, het corrosierisico, de duurzaamheid van de kabelmantel en de montagevoorzieningen beoordelen.
Begin met het identificeren van de bijpassende interface, codering, aantal pinnen, elektrische specificaties, communicatievereisten, kabelspecificaties en omgevingsomstandigheden. Vergelijk deze vereisten met het gegevensblad van de fabrikant en vraag om technische bevestiging als een parameter onzeker is.
Vermeld het vereiste connectortype, mannelijke of vrouwelijke interface, codering, aantal pinnen, kabellengte, geleidergrootte, spannings- en stroomvereisten, beschermingsgraad, geschatte hoeveelheid en eventuele beschikbare tekeningen of foto's. Duidelijke specificaties helpen de leverancier de compatibiliteit te beoordelen en een relevantere offerte te maken.
De industriële waterdichte connector uit de M12-serie biedt een veelzijdige aansluitmogelijkheid voor moderne automatisering, industriële detectie, machines en geselecteerde communicatiesystemen. Het compacte formaat en de schroefdraadkoppeling kunnen georganiseerde bedrading en veilige verbindingen ondersteunen, terwijl geschikte afdichtings- en kabelconfiguraties helpen bij het aanpakken van veeleisende bedrijfsomgevingen.
Een succesvolle selectie hangt van meer af dan de M12-interface zelf. Elektrische specificaties, codering, pintoewijzing, milieubescherming, kabelconstructie en installatievereisten moeten allemaal worden geverifieerd ten opzichte van de beoogde toepassing. Een zorgvuldige beoordeling van de specificaties kan compatibiliteitsproblemen verminderen, de onderhoudsefficiëntie verbeteren en een betrouwbaardere werking van de apparatuur ondersteunen.
Bijeenkomst biedt een industriële waterdichte connectoroplossing uit de M12-serie voor bedrijven die industriële connectiviteitscomponenten evalueren. Of u nu nieuwe machines ontwikkelt, vervangende onderdelen aanschaft of een kabelverbinding op maat plant, bekijk de productdetails en bereid uw toepassingsvereisten voor voordat u tot aanschaf overgaat.Neem contact met ons opom uw connectorspecificaties te bespreken, de productcompatibiliteit te bevestigen en een offerte aan te vragen die is afgestemd op uw project.
