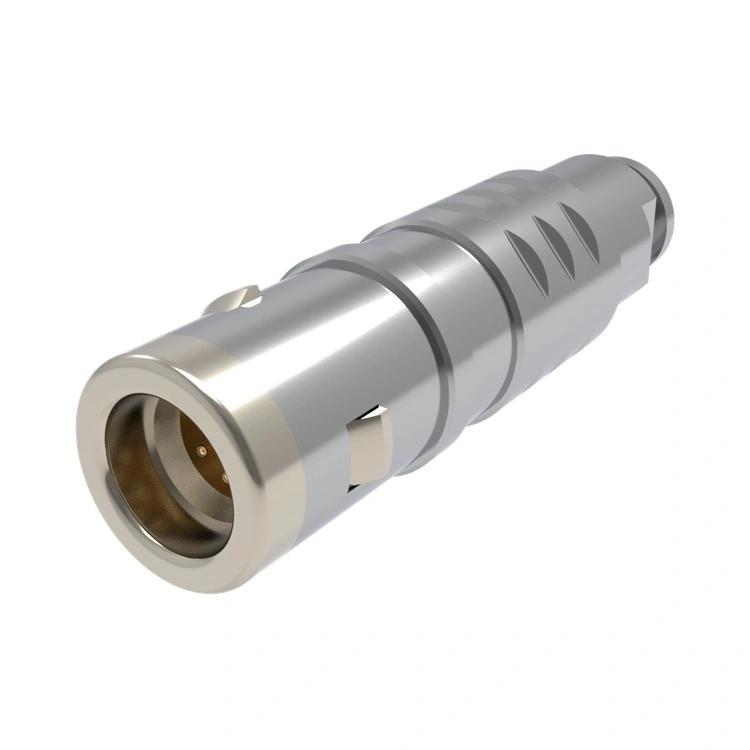

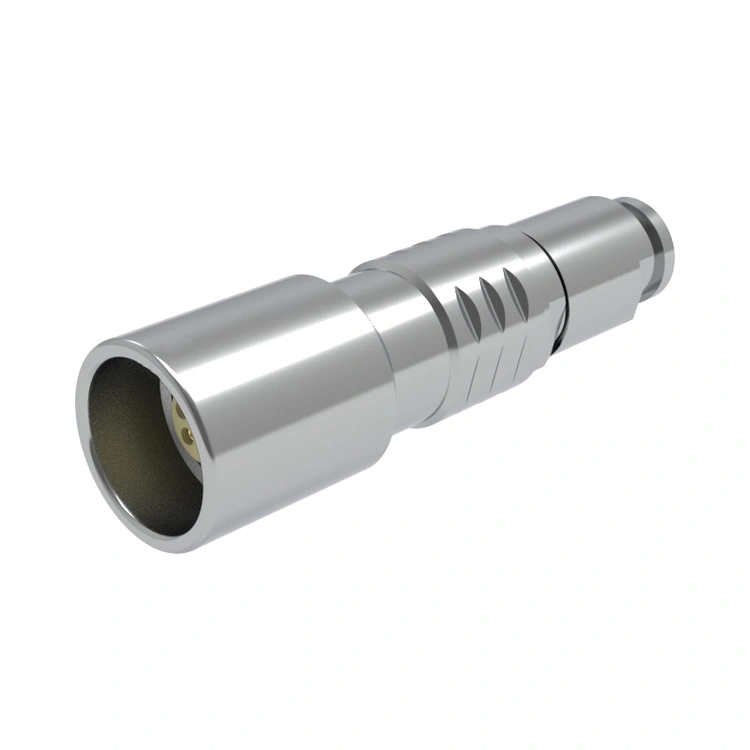

De metalen push-pull-connector uit de E-serie vertegenwoordigt de strategische benadering van Reunion voor professionele interconnectie voor kostenbewuste technische teams. Het wegnemen van niet-essentiële franjes met behoud van de kernkenmerken van kwaliteit: betrouwbare zelfvergrendeling met hoorbare feedback, volledig metalen constructie voor fundamentele EMI-afscherming en contactsystemen die geschikt zijn voor meer dan 5.000 paringscycli. Het standaard temperatuurbereik van -45°C tot +125°C dekt de overgrote meerderheid van toepassingen in gecontroleerde omgevingen, IP67 waterdichtheid is geschikt voor gebruik buitenshuis. De verticaal geïntegreerde productie van Reunion – van interne precisie-CNC-bewerkingen tot geautomatiseerde elektrische tests – verlaagt de productiekosten zonder concessies te doen aan de kwaliteit. Voor OEM's die patiëntmonitoren, laboratoriuminstrumenten of industriële bedieningselementen in grote volumes produceren, levert de metalen push-pull-connector uit de E-serie de essentiële prestaties die u nodig heeft, terwijl uw margestructuur behouden blijft. Elke eenheid wordt gedekt door een garantie van 12 maanden en volledige ERP-traceerbaarheid, waardoor een risicovrije integratie in uw toeleveringsketen wordt gegarandeerd.
De E-serie richt zich op het leveren van de meest kritische connectorfuncties tegen de meest concurrerende prijs, met gedocumenteerde betrouwbaarheid en transparantie in de toeleveringsketen.
| Functie | Voordeel |
| Waarde-engineered ontwerp | Behoudt alle essentiële push-pull-functies en elimineert kostbare overspecificatie – ideaal voor OEM-inkoop met grote volumes. |
| Betrouwbare push-pull-vergrendeling | Snelle koppeling met één hand met voelbare en hoorbare vergrendelingsbevestiging, waardoor de installatietijd en gebruikersfouten op assemblagelijnen worden verminderd. |
| Volledig metalen constructie | Biedt fundamentele EMI-afscherming en mechanische duurzaamheid tegen een fractie van de kosten van gespecialiseerde ontwerpen. |
| Flexibele beëindiging | Soldeer- en PCB-contacten zijn geschikt voor verschillende assemblagemethoden en kabeltypen - monsters beschikbaar met een levertijd van 5-7 dagen. |
| Standaard milieutolerantie | Het bedrijfsbereik van -45°C tot +125°C dekt de meeste industriële, commerciële en medische binnenomgevingen. |
| Bewezen duurzaamheid | >5.000 aansluitcycli met consistente contactweerstand (≤5mΩ aanvankelijk) — betrouwbaar voor apparatuur met een lange levensduur. |
| Geen onnodige opties | Een gestroomlijnde productlijn betekent een snellere levering (15-20 dagen voor productieorders) en lagere voorraadkosten. |
De metalen push-pull-connector uit de E-serie is het definitieve antwoord van Reunion op de marktbehoefte aan een ‘no-nonsense, all-performance’ ronde connector die hoogwaardige interconnectie betaalbaar maakt voor alledaagse toepassingen – nu met transparante garantievoorwaarden en een onvoorwaardelijk retourbeleid voor gekwalificeerde OEM-kopers.
De metalen push-pull-connector uit de E-serie is speciaal gebouwd voor toepassingen waarbij kostenoptimalisatie een primair ontwerpdoel is, maar de betrouwbaarheid van de verbinding niet in het gedrang mag komen.
Medische apparatuur - Diagnostische monitoring, chirurgisch systeem
Industriële besturingen – PLC I/O-modules, bedieningspanelen en transportsysteemsensoren.
Laboratoriuminstrumenten: spectrofotometers, centrifuges en temperatuurtestkamers.
Communicatieapparatuur: netwerkswitches, rackverbindingen van basisstations en routers voor uitzendaudio.
Beveiligingssystemen – Bewakingscameraverbindingen, toegangscontrolepanelen en alarmsysteemmodules.
| Parameter | Specificatie |
| Shell-materiaal | Messing vernikkeld (standaard); |
| Shell-maten | 0, 1 |
| Contacten | 2 tot 6 pinnen |
| Paringscycli | >5.000 bewerkingen |
| Temperatuurbereik | -45°C~+125°C |
| EMI-afscherming | De volledig metalen behuizing biedt basisafscherming |
| Bescherming tegen binnendringing | IP67l |
| Bestand tegen zoutsproei | >48 uur |
| Trillingen | 10–2000 Hz, 10 g |
| Mechanische schok | 100 g, 6 ms |
| Neem contact op met Weerstand | ≤5mΩ (initieel) |
| Isolatieweerstand | ≥5000MΩ (bij 500VDC) |
| Beëindigingsstijlen | Soldeer en PCB (recht of haaks) |
Alle connectoren uit de E-serie zijn RoHS-conform en ondergaan vóór verzending 100% elektrische tests (continuïteit, isolatie, diëlektrische sterkte). De statistische procescontrole (SPC) van Reunion zorgt voor dimensionale consistentie bij grote volumes. Er zijn volledige testgegevensbladen en 3D STEP-modellen beschikbaar, zodat uw engineeringteam de mechanische pasvorm kan valideren zonder op fysieke monsters te hoeven wachten.
| Item | Detail |
| Standaard verpakking | Antistatische zakken met individuele holtebescherming; versterkte golfkartondozen. |
| Bulkverpakking | Beschikbaar voor bestellingen met grote volumes (meer dan 500 stuks) – tray- of haspelverpakking ter ondersteuning van geautomatiseerde pick-and-place-assemblage. |
| Etikettering | Standaard etikettering van onderdeelnummers en batchcodes; aangepaste etikettering beschikbaar op aanvraag. |
| Doorlooptijd | Monsters: 7–107 dagen; Productieorders: 15-20 dagen (gestroomlijnde productlijn maakt een snellere doorlooptijd mogelijk). |
| Verzendmethoden | Bulk: zee- of luchtvracht; Monsters: express (DHL, FedEx, TNT, UPS, EMS). |
| Leveringsvoorwaarden | EXW, FCA, FOB, CIF, CPT – flexibel voor uw inkoopvoorkeuren. |
| Garantie | 12 maanden standaardgarantie tegen fabricagefouten; optionele uitgebreide dekking beschikbaar voor contractproductiepartnerschappen. |
| Aspect | Reünie F-serie | Typische Europese/Amerikaanse vergelijkbare serie | Typische goedkope alternatieven |
| Prijs | ~1/3 van de premiummerken | Premium kosten | Variabel, vaak inconsistent |
| Kwaliteit | Consistente, ISO 13485:2016 gecertificeerde productie | Hoog | Niet-gecertificeerde, batch-tot-batch variatie |
| Verenigbaarheid | Uitwisselbaar met grote systemen (LEMO/ODU-alternatieven) | Eigendom | Vaak niet-standaard afmetingen |
| MOQ | Geen MOQ voor standaardartikelen; lage MOQ voor maatwerk | Hoge MOQ (500+) | Lage MOQ maar slechte ondersteuning |
| Doorlooptijd | Typisch 15-20 dagen | 4–8 weken | Variabel, onbetrouwbaar |
| Traceerbaarheid | Volledige ERP-traceerbaarheid van ingot tot eindproduct | Ja | Geen of beperkt |
| Fabriekservaring | 15 jaar interne productie in de 3.000㎡ Dongguan-fabriek | Vaak uitbesteed | Kleine werkplaatsen |
| Kwaliteitsborging | 100% getest, gedocumenteerd, met downloadbare rapporten | Ja | Willekeurig of geen testen |
| Kopersbescherming | 24 maanden garantie + retourbeleid | Varieert | Geen garantie of onduidelijke voorwaarden |
De E-serie neemt een unieke positie in: hij biedt hoogwaardige productieconsistentie en gedocumenteerde compatibiliteit tegen een prijs die dichter bij budgetalternatieven ligt. U offert kwaliteit niet op voor kosten; u elimineert eenvoudigweg functies die u niet nodig heeft, ondersteund door een garantie die uw productielijn beschermt.
CNC-bewerking – Automatische draaibanken met hoge snelheid produceren schalen met een tolerantie van ± 0,02 mm.
Plateren – Shell-plating en contactselectieve vergulding in geautomatiseerde lijnen met controle van de badconcentratie.
Spuitgieten – isolatoren gegoten uit technische kunststoffen.
Assemblage – Halfautomatische lijnen met visuele inspectie voor contactuitlijning en inbrengkracht.
Testen – 100% elektrische verificatie (continuïteit, isolatie, diëlektrische sterkte) met datalogging voor elke batch.
Verpakking – Antistatische vacuümzakken met droogmiddel; bulkverpakking voor geautomatiseerde assemblagelijnen met grote volumes.
A: Ja. In de meeste standaardconfiguraties is de metalen push-pull-connector uit de E-serie mechanisch en elektrisch ontworpen met het oog op uitwisselbaarheid voor de meest voorkomende ronde connectorvormfactoren. Reunion onderhoudt kruisverwijzingsdocumentatie voor belangrijke Europese en Amerikaanse series. Omdat premiummerken echter soms gepatenteerde contactafstanden of sleutelposities gebruiken, raden we altijd aan om uw bestaande connectortekening of onderdeelnummer ter verificatie op te sturen. Ons technische team zal de compatibiliteit bevestigen en, indien nodig, aanpassingen maken om een echte drop-in vervanging te garanderen zonder PCB- of paneelaanpassingen. We hebben met succes alternatieven uit de F-serie geleverd aan meer dan 300 OEM's, waarbij op verzoek gedocumenteerde validatierapporten beschikbaar zijn.
EEN: Absoluut niet. De E-serie bereikt kostenefficiëntie door ontwerpvereenvoudiging en materiaalkeuze, niet door kwaliteitsvermindering. We gebruiken hetzelfde ISO 13485:2016 kwaliteitsmanagementsysteem voor alle productlijnen. Elke connector uit de E-serie ondergaat 100% elektrische tests (contactweerstand, isolatie, diëlektrische weerstand) en op monsters gebaseerde mechanische tests (koppelkracht, retentie). Materiaalbesparingen komen voort uit het gebruik van messing in plaats van duurdere legeringen, het selecteren van standaard plaatdiktes in plaats van overgespecificeerde diktes, en het verminderen van cosmetische afwerkingsstappen – allemaal zonder de functionele prestaties of duurzaamheid aan te tasten. Ons ERP-systeem biedt volledige traceerbaarheid van grondstof tot eindproduct, net als bij onze premiumseries. U kunt onze nieuwste testrapporten, materiaalcertificaten en 3D-modellen rechtstreeks vanuit onze technische bibliotheek downloaden.
