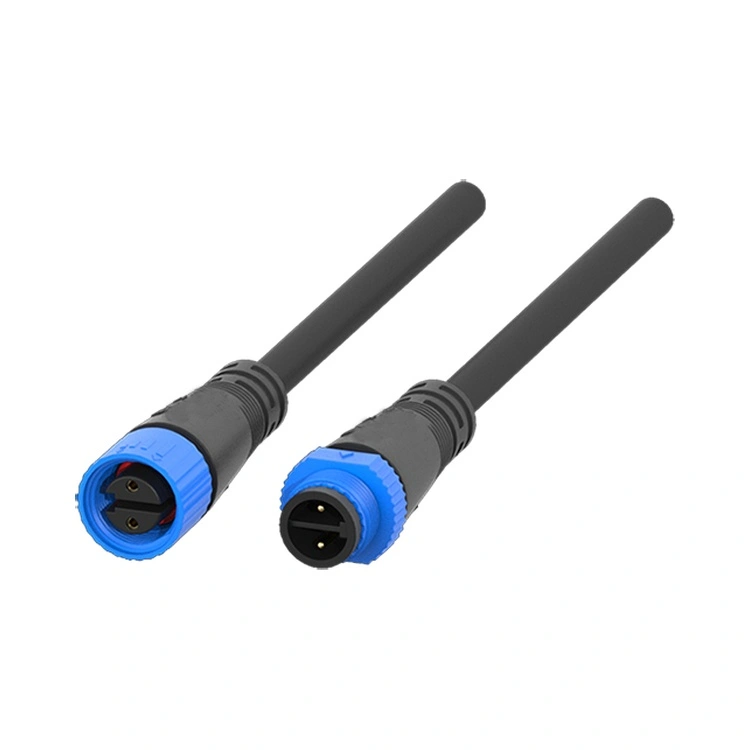

De LED-lichtconnector uit de M15-serie is de gespecialiseerde verbinding van Reunion voor de LED-buitenverlichtingsindustrie, een van de snelstgroeiende segmenten in industriële verlichting. Deze ronde connector met schroefdraad is gecertificeerd volgens interfacenormen voor LED-verlichting en combineert een compact 15 mm F-type ontwerp met IP67-geclassificeerde afdichting, waardoor hij geschikt is voor straatverlichting, tunnelverlichting, architecturale verlichting, stadionschijnwerpers en LED-displays voor buiten.
De behuizing van de connector is gemaakt van hoogwaardig PA66-thermoplastisch materiaal en biedt uitstekende weersbestendigheid, corrosiebescherming en mechanische duurzaamheid zonder de zorgen over het gewicht en de corrosie van metalen alternatieven.
Een belangrijk veiligheidskenmerk van de M15-serie is het meerkernige interne scheidingsontwerp: afzonderlijke barrières tussen stroomgeleiders voorkomen kortsluiting door schade aan de draadisolatie, een cruciale vereiste voor krachtige LED-installaties waar voedingen meer dan 500 W kunnen leveren.

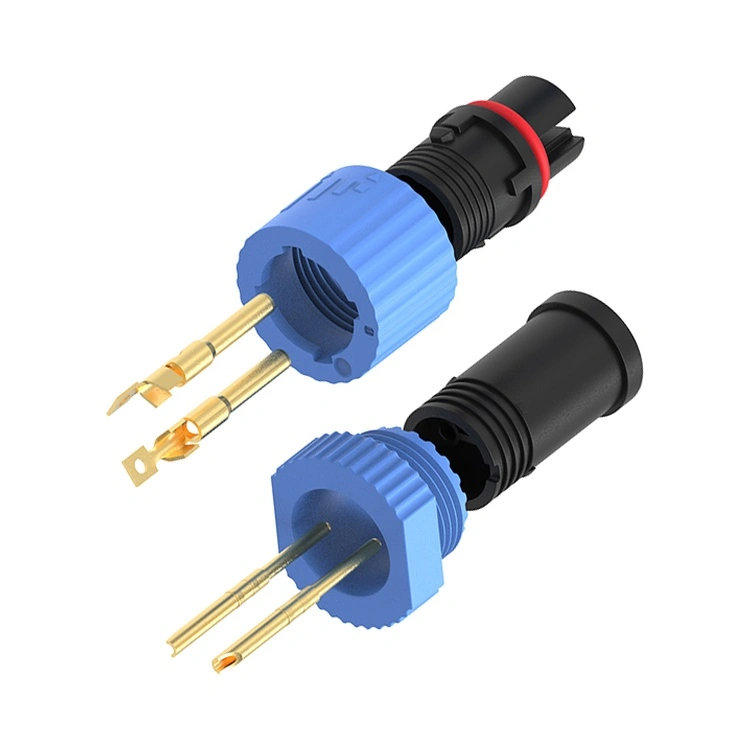

De contacten zijn vervaardigd uit een koperlegering met vergulding, waardoor een lage en stabiele contactweerstand (≤3mΩ) behouden blijft gedurende de levensduur van de connector.
De M15-serie is verkrijgbaar in 2-, 3-, 4- en 5-pins configuraties met stroomwaarden tot 10A en ondersteunt zowel LED-drivers met constante stroom als met constante spanning.
Reunion produceert de M15-serie via een verticaal geïntegreerd proces: van nauwkeurig spuitgieten tot geautomatiseerde assemblage en 100% elektrische tests. Het vergrendelingsmechanisme met schroefdraad zorgt voor een trillingsbestendige koppeling – van cruciaal belang voor installaties die worden blootgesteld aan wind, verkeerstrillingen en thermische schommelingen van -40°C tot +105°C.
Voor ingenieurs die buitenverlichtingssystemen ontwerpen, biedt deze connector een betrouwbare, veilige en compacte oplossing die speciaal op maat is gemaakt voor LED-toepassingen, ondersteund door de 15 jaar productie-ervaring van Reunion.
De M15-serie is speciaal gebouwd voor LED-buitenverlichting, met functies die tegemoetkomen aan de specifieke eisen van langdurige buiteninstallaties.
| Functie | Voordeel |
| IP67 omgevingsafdichting | Bestand tegen voortdurende onderdompeling: betrouwbaar voor straatverlichting, tunnelverlichting en buitendisplays die worden blootgesteld aan regen, sneeuw en overstromingen. |
| Multi-core interne partities | Afzonderlijke barrières tussen stroomgeleiders: verbetert de elektrische veiligheid in krachtige LED-installaties. |
| Compact F-Type-ontwerp | Ruimtebesparende 15 mm-interface: ideaal voor slanke LED-armaturen en modulaire verlichtingssystemen met kleine tussenruimtes. |
| PA66-behuizing | Weerbestendig, corrosiebestendig – ontworpen voor een levensduur buitenshuis. |
| Vergulde contacten van koperlegering | Lage contactweerstand (≤3mΩ) en corrosiebescherming: zorgt voor consistente prestaties van de LED-driver in de loop van de tijd. |
| Vergrendelmechanisme met schroefdraad | Trillingsbestendige koppeling: voorkomt losraken door wind, verkeerstrillingen en thermische cycli. |
| 2-5-pins configuraties | Ondersteunt LED-toepassingen met constante stroom, constante spanning en gemengde stroom/signaal. |
| -40°C tot +105°C Bedrijf | Het brede temperatuurbereik omvat extreme buitenomstandigheden, van arctische winters tot woestijnzomers. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig |
| Spanningswaarde | 250V | 250V | 125V | 125V |
| Huidige beoordeling | 10A | 10A | 10A | 10A |
| Draadsectie | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Bedrijfstemperatuur:-40°C~+105°C
Beschermingsgraad:IP67 / IP68 (gekoppeld)
Materiaal behuizing:PA66
Contactmateriaal:Vergulde koperlegering
Contactweerstand:≤3mΩ
Paringscycli:≥500
Ontwerpstandaard:Voldoet aan de interfacenormen voor LED-verlichting
Ontvlambaarheidsclassificatie:UL 94 V-0
Alle materialen voldoen aan RoHS
De LED-lichtconnector uit de M15-serie wordt ingezet in buitenverlichtingstoepassingen waarbij betrouwbaarheid en veiligheid voorop staan.
Straat- en snelwegverlichting– LED-straatverlichting en snelwegverlichtingssystemen.
Tunnelverlichting– Snelweg- en spoortunnelverlichting.
Architectuur- en gevelverlichting– Bouwcontouren, bruggen en monumenten.
Stadion- en sportverlichting– Schijnwerpersystemen voor grote oppervlakken.
LED-displays voor buiten– Modulaire billboards en grootformaat schermen.
Landschaps- en parkverlichting– Padverlichting, decoratieve installaties en tuinverlichting.
Verlichting op zonne-energie– Off-grid straat- en padverlichting.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op M15 die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De productielijn voor M15 LED-connectoren van Reunion opereert onder strikte procescontroles. IP67-afdichting wordt bij elke productiebatch geverifieerd door middel van daadwerkelijke onderdompelingstests. Voor elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard, ter ondersteuning van uw kwaliteitsaudits en klantdocumentatievereisten.
Het multi-core interne partitieontwerp is eenveiligheidsfunctie speciaal ontworpen in de M15-serie voor LED-verlichtingstoepassingen. In krachtige LED-installaties kan de voeding >500W leveren bij spanningen tot 350V DC. Als een draadisolatielaag beschadigd raakt (tijdens installatie of door trillingen), kunnen blootliggende geleiders kortsluiting veroorzaken, waardoor de driver defect raakt of zelfs brand ontstaat. De interne scheidingswanden zorgen voor een fysieke scheiding tussen de geleiders in het connectorlichaam, waardoor contact wordt voorkomen, zelfs als de isolatie in gevaar komt. Deze functie isniet standaard in connectoren voor algemeen gebruik (M8/M12) en is een belangrijk onderscheidend kenmerk voor de M15. De scheidingswanden van Reunion zijn integraal met de isolator gegoten (niet als afzonderlijke componenten toegevoegd), waardoor ze gedurende de hele levensduur van de connector effectief blijven.
Om IP67-afdichting in LED-installaties voor buiten te bereiken en te behouden, beveelt Reunion het volgende aan:
Koppelingsmoment– Draai de wartelmoer met de hand vast totdat de O-ring contact maakt met het paneeloppervlak, en pas vervolgens een extra aanhaalmoment toe van0,4-0,6 Nmmet behulp van een momentsleutel. Overschrijd de 0,8 Nm niet.
Inspectie van de O-ringen– De vooraf geïnstalleerde O-ring moet bij elke onderhoudscyclus worden geïnspecteerd. Vervangen als vervorming, barsten of verharding zichtbaar zijn.
Vervangingsschema voor O-ringen– Vervang bij buiteninstallaties met dagelijkse thermische cycli de O-ringen elke 2-3 jaar als onderdeel van preventief onderhoud.
Buigradius van de kabel– Houd een minimale buigradius aan van5× kabeldiameter bij de connectoringang om spanning op de kabelafdichting te voorkomen.
Kabeloriëntatie– Richt de kabeluitgang naar beneden om te voorkomen dat water zich in de buurt van de afdichtingsinterface ophoopt.
Reinigen voordat u opnieuw aansluit– Reinig de buitenkant van de connector met een mild reinigingsmiddel en water voordat u deze opnieuw aansluit, om te voorkomen dat vuil de afdichting aantast.
