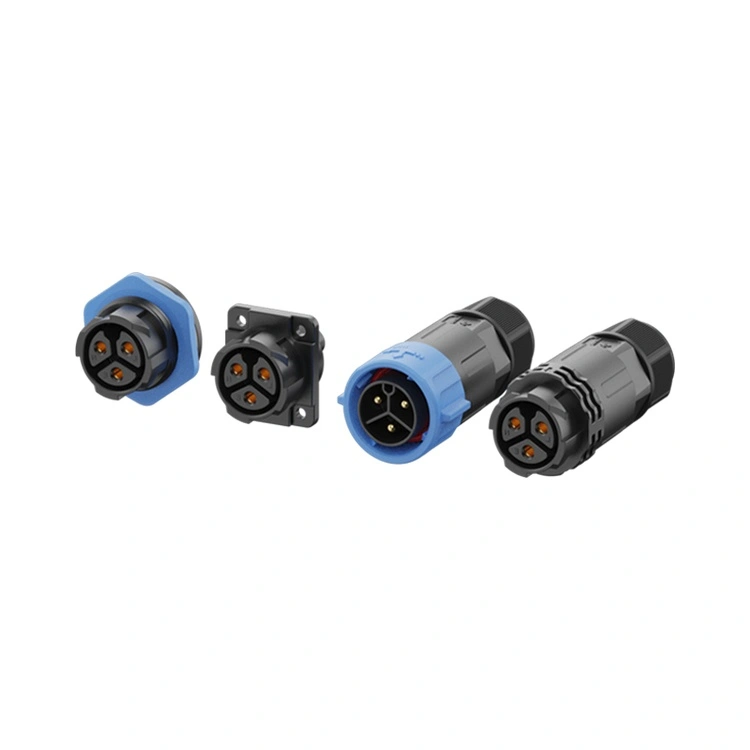

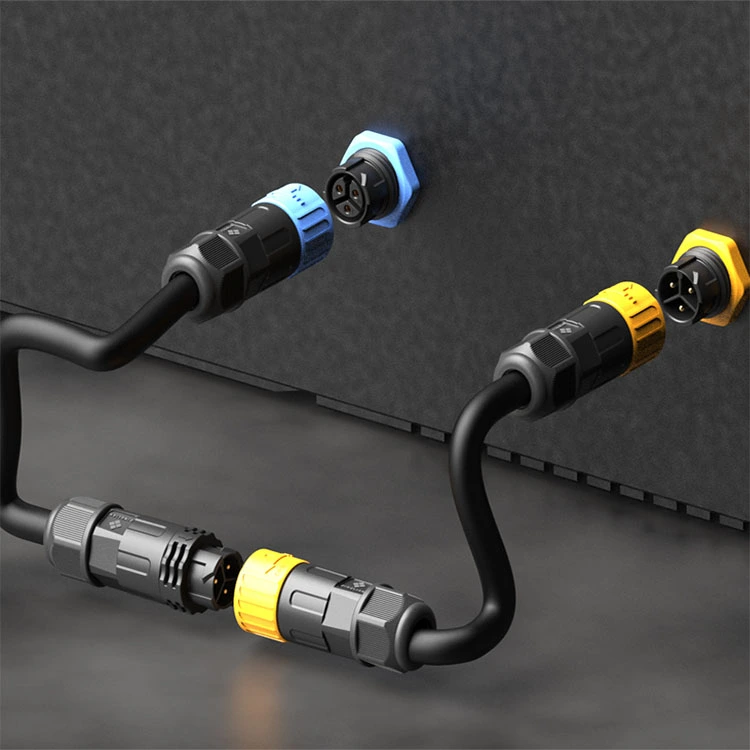

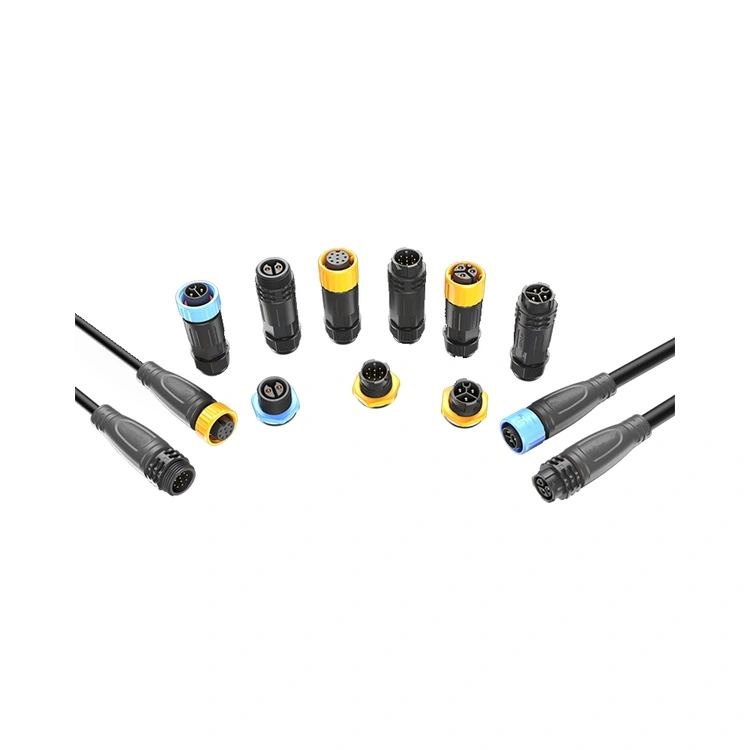

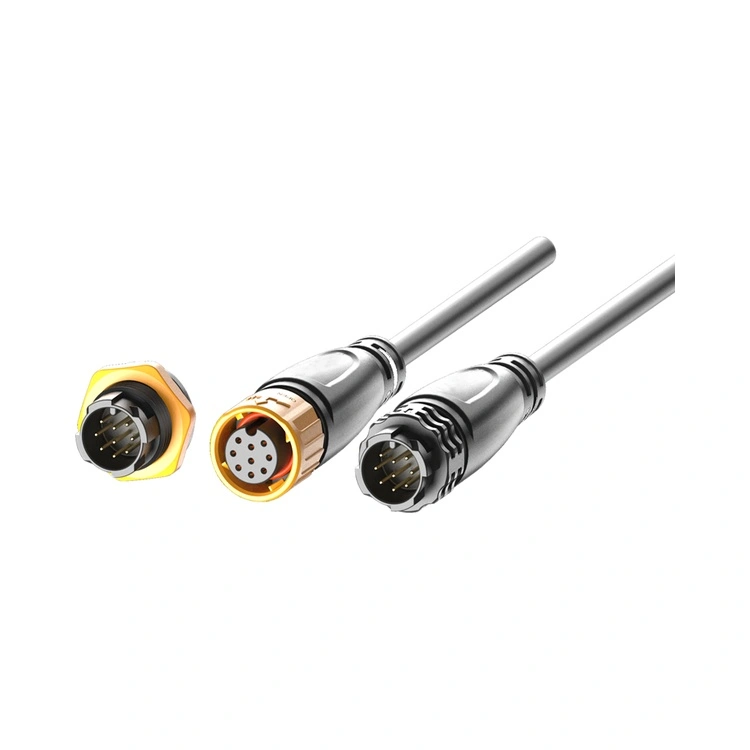

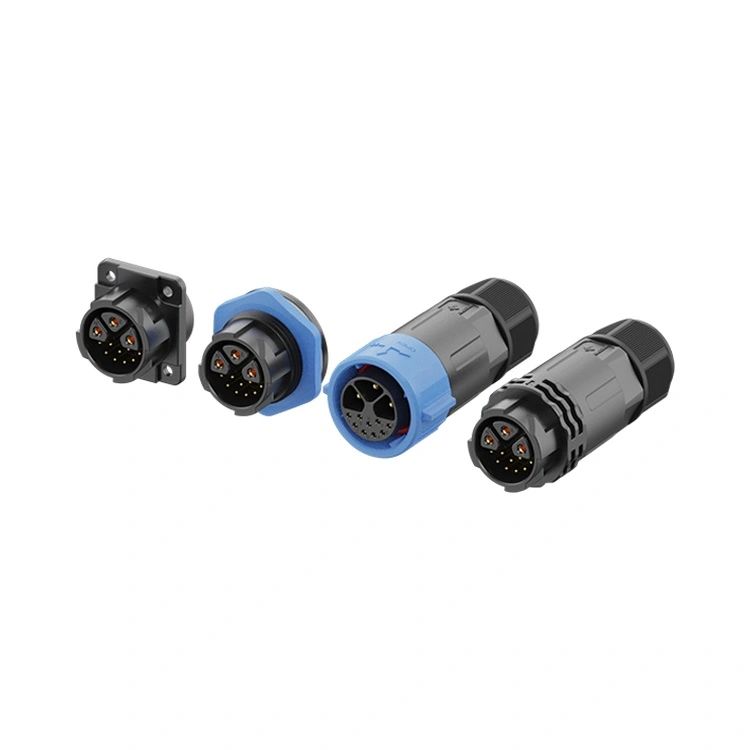

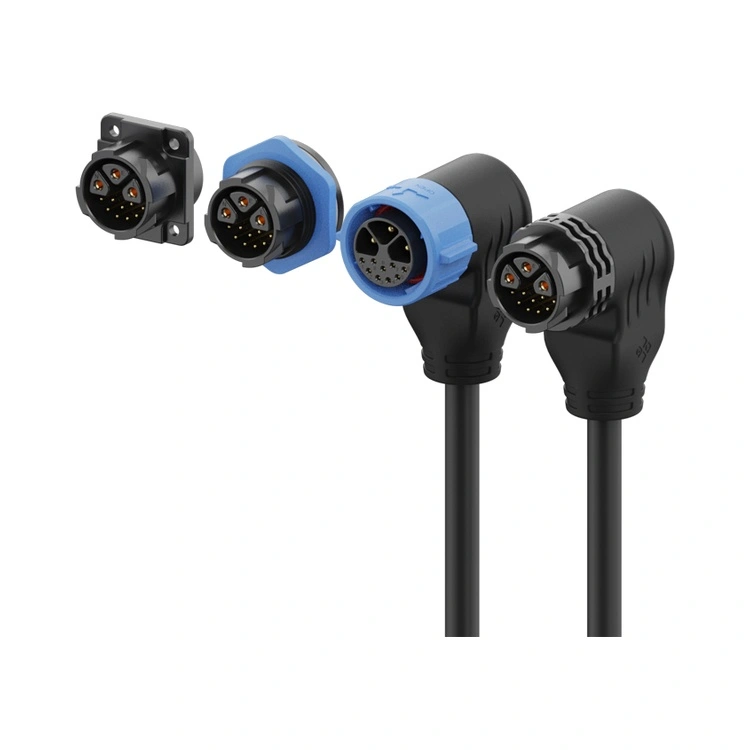

De waterdichte connector uit de M25-serie is de industriële interconnect met de hoogste capaciteit van Reunion binnen de M-serie, ontworpen voor toepassingen waarbij substantiële stroomafgifte naast milieubescherming moet bestaan. Deze ronde connector met schroefdraad combineert een robuuste 25 mm interface met IP67/IP68-geclassificeerde afdichting, waardoor hij geschikt is voor zware apparatuur, motoraansluitingen, stroomdistributiesystemen, EV-laadinfrastructuur en installaties voor hernieuwbare energie waar vocht, stof en trillingen constante uitdagingen zijn.
Verkrijgbaar in 2- tot 12-pins configuraties, inclusief hybride vermogenssignaalvarianten 5, 3+9 pinnen die hoogstroomvermogenscontacten combineren met laagspanningssignaalcontacten in een enkele behuizing, ondersteunt de M25-serie een breed scala aan toepassingen met hoog vermogen.
De contacten zijn vervaardigd uit messing met selectieve vergulding, waardoor een lage en stabiele contactweerstand gedurende honderden paringscycli behouden blijft. De maximale stroom die kan worden ondersteund is 30A per contact.
Reunion produceert de M25-serie via een verticaal geïntegreerd proces: van precisiebewerking tot geautomatiseerde assemblage en 100% elektrische tests. Verkrijgbaar in paneelmontage- en kabelmontageversies met soldeer.
| Functie | Voordeel |
| Stroomwaarden tot 30A | Kan de hoogste stroombelastingen in de M-serie aan, geschikt voor zware motoren, EV-laders en industriële stroomdistributie. |
| IP67 waterdicht | Bestand tegen stof, tijdelijke onderdompeling en langdurige onderdompeling – betrouwbaar voor buiten- en schoonmaakomgevingen. |
| Hybride 3+2, 3+5, 3+9-pins opties | Combineert voedingspinnen met hoge stroomsterkte (tot 20 A) met signaalpinnen met lage spanning in één connector – vermindert het aantal kabels en de paneelruimte. |
| Vergrendelmechanisme met schroefdraad | Trillingsbestendige koppeling – voorkomt losraken door zware machinebewegingen en thermische cycli. |
| Vergulde messing contacten | Lage contactweerstand (≤3mΩ) en corrosiebescherming: behoud van prestaties in vochtige omgevingen en buitenomgevingen. |
| Thermoplastische isolator voor hoge temperaturen | -40°C tot +105°C werking – geschikt voor extreme industriële en buitentemperatuuromstandigheden. |
| Volledig kunststof behuizing | Thermoplastische materialen voor hoge temperaturen, geschikt voor zware omstandigheden |
| Meerdere beëindigingsopties | Soldeer, dip-soldeer – past zich aan verschillende montagemethoden aan. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 3+2-polig | 3+5-polig | 3+9-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Huidige beoordeling | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Draadsectie | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Bedrijfstemperatuur:-40°C~+105°C
Beschermingsgraad:IP65 / IP67 / IP68 (gekoppelde toestand)
Materiaal behuizing:Thermoplastisch materiaal voor hoge temperaturen
Contactmateriaal:Verguld messing
Contactweerstand:≤3mΩ
Paringscycli:≥500
Ontvlambaarheidsclassificatie:UL 94 V-0
Alle materialen voldoen aan RoHS
| Aspect | Reunion M25-serie | Premium Europese M25-merken | Goedkope merkloze M25 |
| Prijs | Volumevriendelijke prijzen | 3-4× hoger | Goedkoper vooraf |
| Huidige beoordeling | Tot 30A | Tot 25A typisch | Variabel, vaak overdreven |
| Hybride opties | 3+2, 3+5,3+9 – standaard | Beperkt | Niet aangeboden |
| IP67-verificatie | Batch-onderdompeling getest | Batch-getest | Niet geverifieerd |
| 100% elektrische testen | Elke eenheid | Op monsters gebaseerd | Willekeurig of geen |
| Vergulden | standaard | ≥0,2-0,4 µm | Dun of geen |
| Traceerbaarheid | ERP traceerbaar van hars tot afgewerkte connector | Ja | Geen |
| Doorlooptijd | 12-15 dagen | 4-8 weken | Onvoorspelbaar |
| Maatwerk MOQ | Laag (100 stuks) | Hoog (500+) | Niet aangeboden |
| Technische ondersteuning | 24-uurs reactie van een technisch team van 10 personen | Goed, maar langzamer | Beperkt |
| ISO-certificeringen | 9001, 14001, 13485 | Meestal 9001 | Meestal geen |
Het Reünievoordeel: U ontvangt gedocumenteerde IP67-afdichting, hybride voedingssignaalconfiguraties en stroomwaarden tot 30 A, allemaal tegen voordelige prijzen, zonder de premiumkosten van Europese merken.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op M25 die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
| Overweging | M20 | M25 |
| Maximale stroom | 20A | 30A |
| Mechanische robuustheid | Standaard | Robuuster: grotere schaal, dikkere muren |
| Kabelcapaciteit | Tot 2,0 mm² | Tot 4,0 mm² |
| Paneelruimte | Compacter | Vereist een grotere uitsparing |
| Hybride opties | Nee | 3+2, 3+5,3+9 |
Kies de M25 wanneer:
Voor zware toepassingen heeft u maximale mechanische robuustheid nodig.
Uw toepassing brengt grotere kabels of hogere mechanische belasting met zich mee.
U hebt de grootste schaal nodig voor eenvoudig gebruik met gehandschoende handen.
Uw paneelruimte maakt de grotere uitsparing van 25 mm mogelijk.
Kies dan voor de M20 de paneelruimte is beperkt of de toepassing vereist geen extra mechanische robuustheid.
Ja, de M25-serie is zeer geschikt voor EV-laadinfrastructuur, met name voor:
AC-laadstations.
Ingebouwde laders (matige gelijkstroom).
Interfaces batterijbeheersysteem (voeding + signaal).
De stroomsterkte van 30A, de IP67-afdichting en de hybride voedingssignaalconfiguraties van de M25 maken hem tot een praktische keuze voor veel EV-laadtoepassingen. Voor DC-snelladen (100A+) raden wij grotere industriële connectoren aan die speciaal zijn ontworpen voor DC-toepassingen met hoge stroomsterkte.
Om IP67-afdichting te bereiken en te behouden, adviseert Reunion:
Koppelingsmoment – Draai de wartelmoer met de hand vast totdat de O-ring contact maakt met het paneeloppervlak en pas vervolgens een extra aanhaalmoment van 1,2-1,5 Nm toe met behulp van een momentsleutel. Overschrijd de 1,8 Nm niet.
Inspectie van de O-ringen – Vervang de O-ring als vervorming, barsten of verharding zichtbaar zijn.
Vervangingsschema – Vervang de O-ringen jaarlijks voor veeleisende toepassingen (dagelijks afspoelen, blootstelling aan buitengebruik). Voor standaard industriële omgevingen, elke 2-3 jaar.
Buigradius van de kabel– Houd een minimale kabeldiameter van 5× aan bij de connectoringang.
Kabeloriëntatie– Voor buiten-/reinigingstoepassingen richt u de kabeluitgang naar beneden om te voorkomen dat vloeistof zich in de buurt van de afdichtingsinterface ophoopt.
