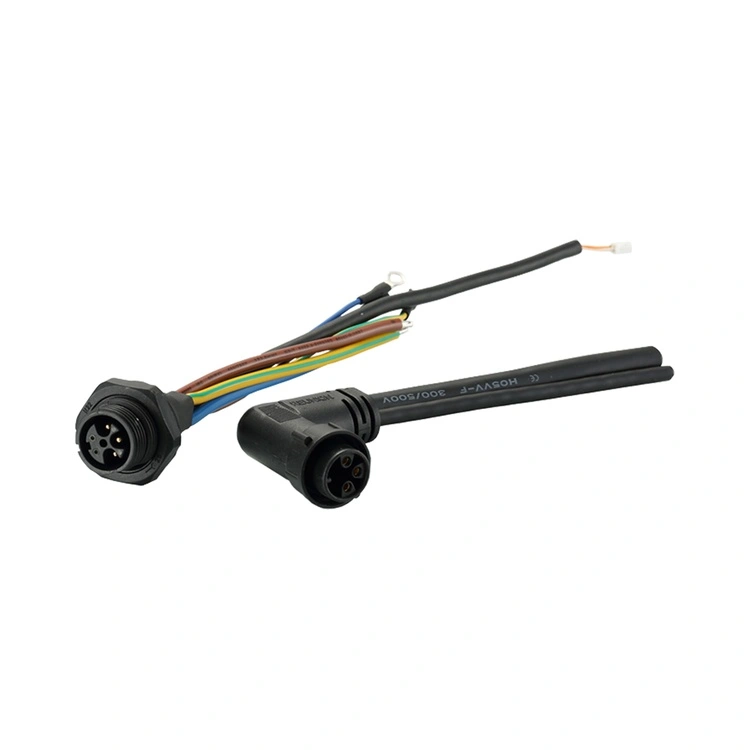

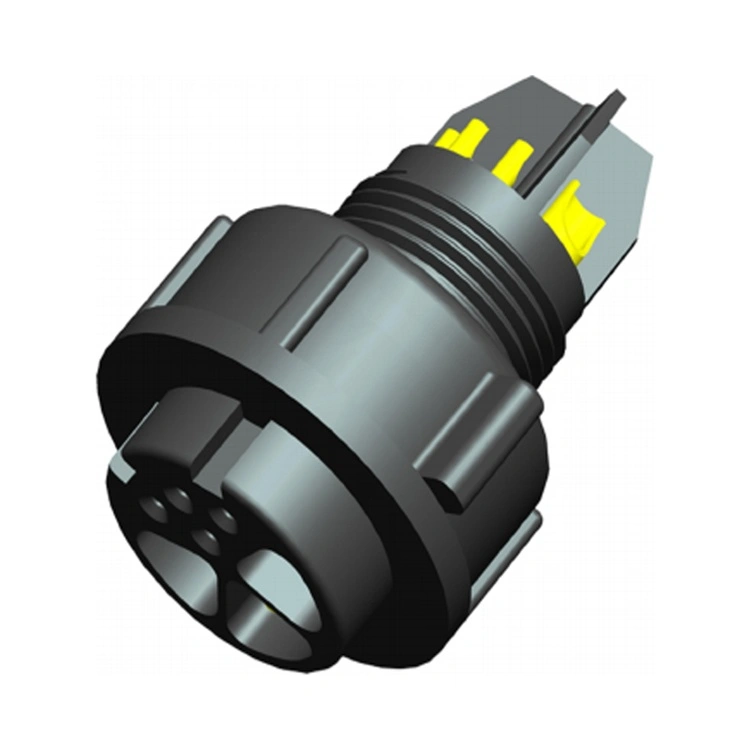

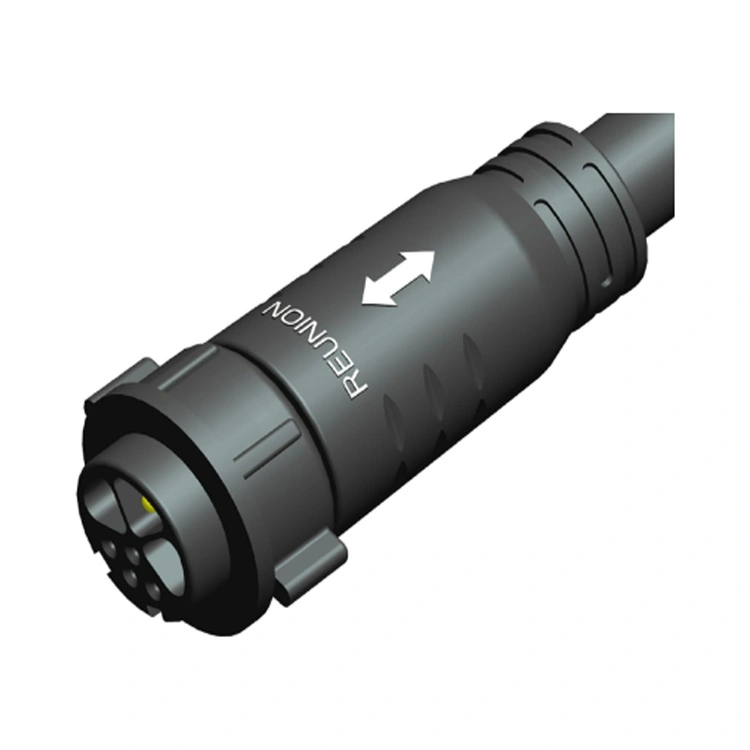

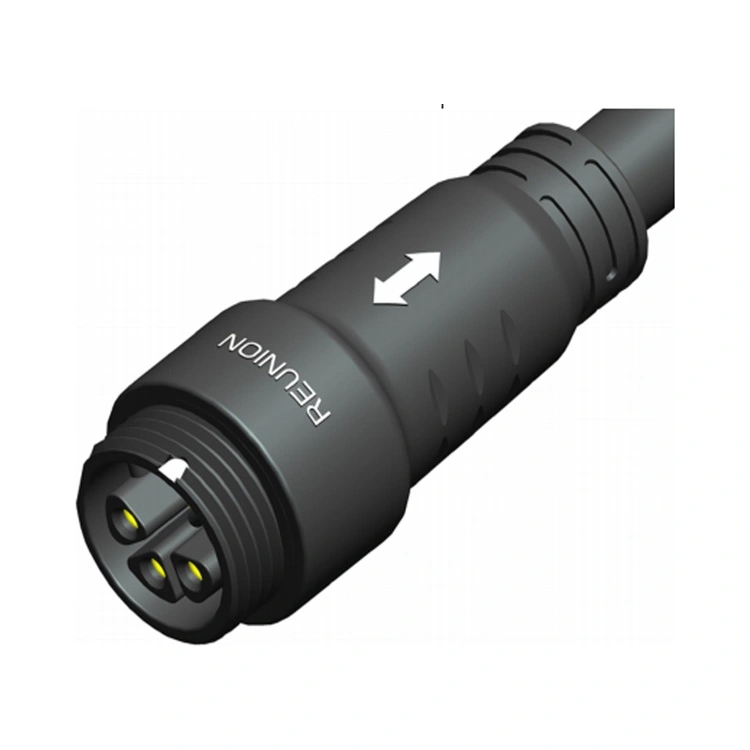

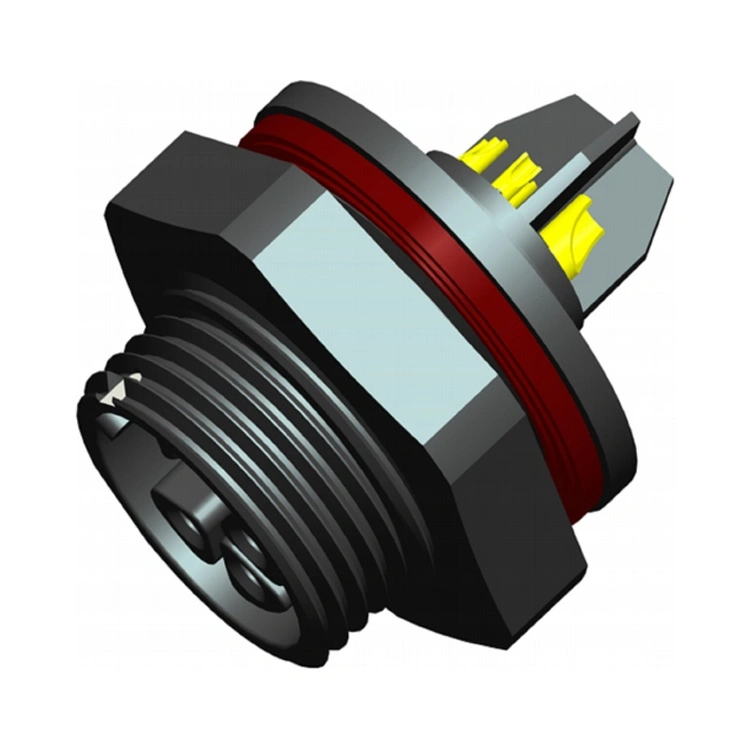

De M-serie Power & Signal Hybrid Connector is de geïntegreerde interconnect-oplossing van Reunion voor toepassingen die zowel stroom als datatransmissie vereisen binnen één compacte behuizing. Deze connector combineert het robuuste afdichtings- en schroefdraadvergrendelingsmechanisme van de M-serie met hybride voedingssignaalcontactconfiguraties, waardoor de noodzaak voor afzonderlijke voedings- en signaalkabels wordt geëlimineerd.
De vermogenscontacten zijn ontworpen voor veilige verbindingen met lage weerstand en draaddiktes tot 14 AWG, terwijl de signaalcontacten zijn afgeschermd en gepositioneerd om overspraak te minimaliseren. Reunion produceert de M-serie via een verticaal geïntegreerd proces: van precisiebewerking tot geautomatiseerde assemblage en 100% elektrische tests. Voor ingenieurs die compacte industriële apparatuur, robotica of geautomatiseerde systemen ontwerpen, biedt deze connector een betrouwbare, efficiënte oplossing die de complexiteit van de bedrading en de benodigde paneelruimte vermindert.
| Functie | Voordeel |
| Stroom en signaal in één connector | Combineert stroomtoevoer (tot 22 A) en signaaloverdracht in één enkele interface – vermindert de paneelruimte, het aantal kabels en de installatietijd. |
| IP67 omgevingsafdichting | Stofdicht en beschermd tegen tijdelijke onderdompeling – betrouwbaar voor industriële, washdown- en buitenomgevingen. |
| Vergrendelmechanisme met schroefdraad | Trillingsbestendige koppeling: voorkomt onbedoelde ontkoppeling bij toepassingen met veel trillingen. |
| Meerdere voedingssignaalconfiguraties | 1M-serie 2+4Pin, 7Pin en 9Pin 2M-serie 3+2, 3+4Pin en 9Pin: past zich aan verschillende stroom- en signaalvereisten aan. |
| Vergulde contacten | Lage contactweerstand en corrosiebescherming – behoudt de prestaties gedurende honderden aansluitcycli. |
| -40°C tot +105°C Bedrijf | Het brede temperatuurbereik omvat extreme industriële en buitenomstandigheden. |
| Flexibele beëindigingsopties | Soldeer, dompelsoldeer en PCB: past zich aan verschillende montagemethoden aan. |
| Parameter | 1M-serie | 2M-serie |
| Contactconfiguraties | 2+4 pinnen, 7 pinnen, 8 pinnen | 3+2 pinnen, 3+4 pinnen, 9 pinnen |
| Vermogen Stroom | 12A | 22A |
| Vermogensspanning | 250V | 800V |
| Signaalstroom | 6A | 9A |
| Signaal spanning | Tot 50V AC/DC | |
| Isolatieweerstand | ≥2000MΩ | ≥2000MΩ |
| Paringscycli | ≥1000 keer | ≥1000 keer |
| Bedrijfstemperatuur | -40°C~+105°C | -40°C~+105°C |
| Beschermingsgraad | IP67 (gekoppelde toestand) | IP67 (gekoppelde toestand) |
| Behuizingsmateriaal | PA6 | PA6 |
| Contactmateriaal | Koperlegering met vergulding | Koperlegering met vergulding |
De M-serie hybride Power & Signal-connector wordt ingezet in sectoren waar gecombineerde power-signaalconnectiviteit het ontwerp van apparatuur vereenvoudigt en de complexiteit van de installatie vermindert.
Robotica – Motorvermogen + encoderfeedback, gereedschapsvermogen aan het einde van de arm + sensorsignalen.
Industriële automatisering – Actuatorvermogen + positiefeedback, klepbediening + statusbewaking.
Medische apparaten: pompvermogen + flowsensorsignalen, vermogen van diagnostische apparatuur + gegevens.
LED-verlichting: krachtige LED-drivers + DALI/DMX-besturingssignalen.
Industriële sensoren – Sensorvoeding + IO-Link-communicatie.
Automotive Manufacturing – Voeding van assemblagelijnapparatuur + stuursignalen.
Hernieuwbare energie: vermogen van zonne-tracker + positiefeedback.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op de M-serie die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De productielijn van de M-serie van Reunion werkt onder strikte procescontroles. IP67-afdichting wordt bij elke productiebatch geverifieerd door middel van daadwerkelijke onderdompelingstests. Van elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard.

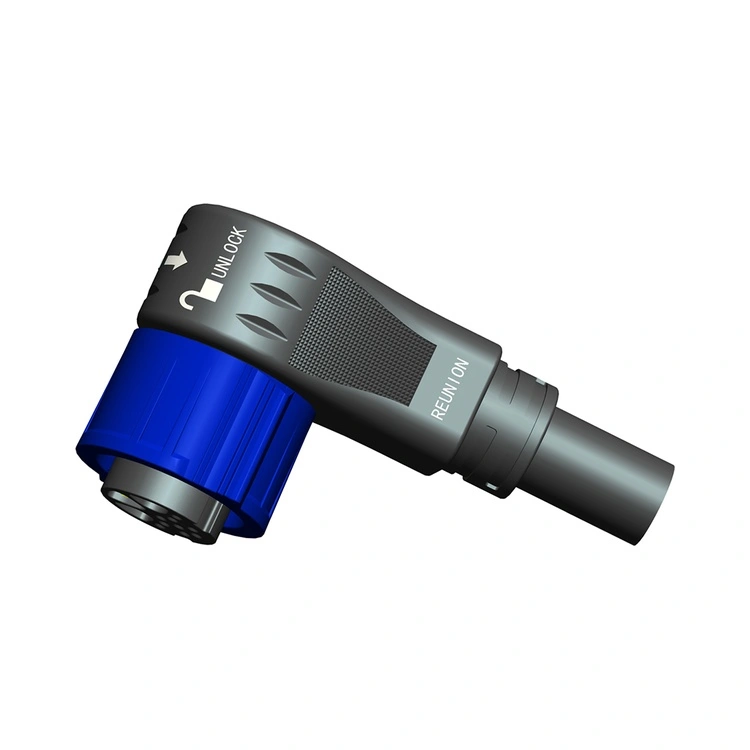

Beide connectoren combineren stroom en signaal in één enkele interface, maar bedienen verschillende toepassingsbehoeften:
| Aspect | M-serie hybride | X-serie hybride |
| Vergrendelingsmechanisme | Sluitsysteem met schroefdraad | Snel rotatievergrendelingssysteem |
| Afdichting | IP67 (standaard) | IP67 (standaard) |
| Vermogen | Tot 22A | Tot 30A |
| Shell-grootte | 1M, 2M-serie | 1X, 3X-serie |
| Primaire toepassing | Industrieel, robotica, LED-verlichting, | Testapparatuur, robotica, batterij, energie, LED-display |
