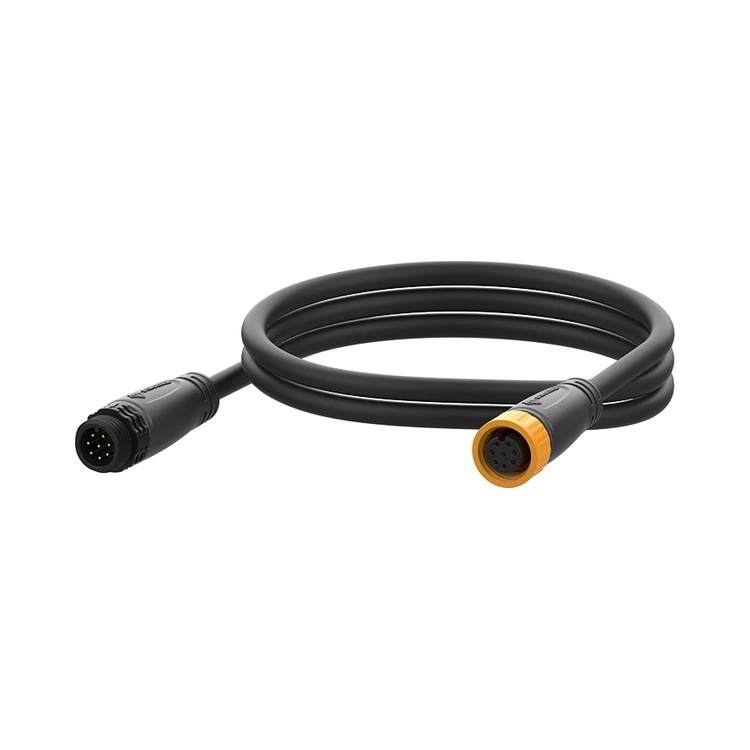

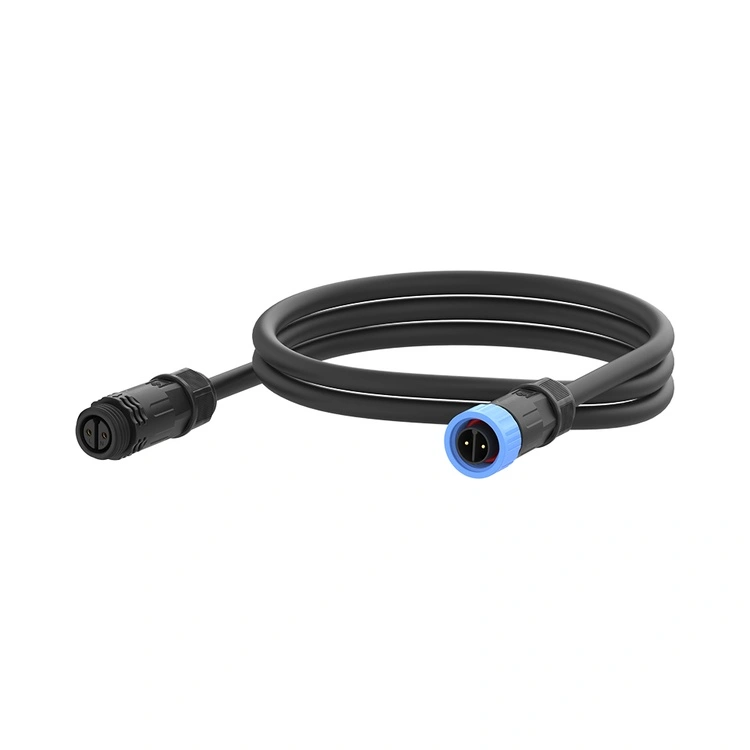

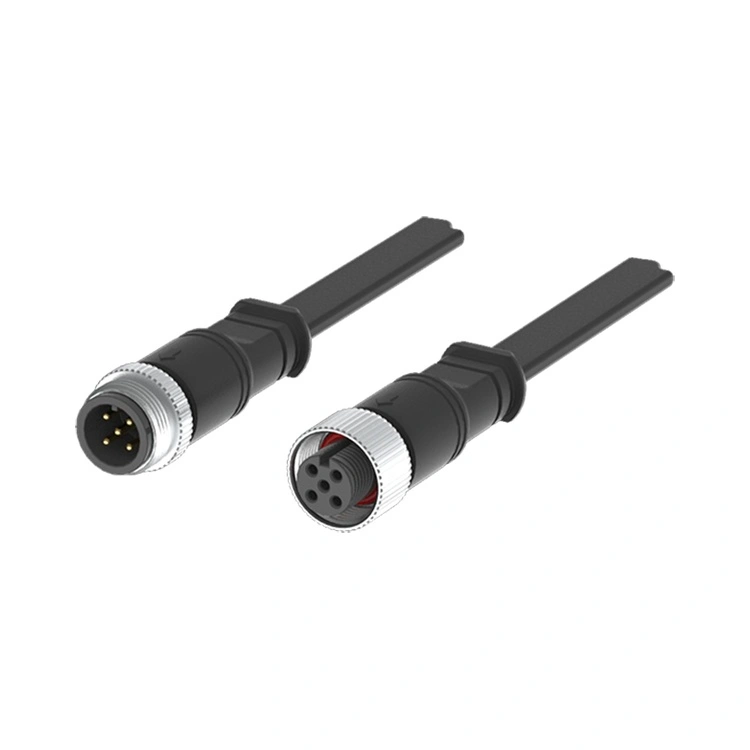

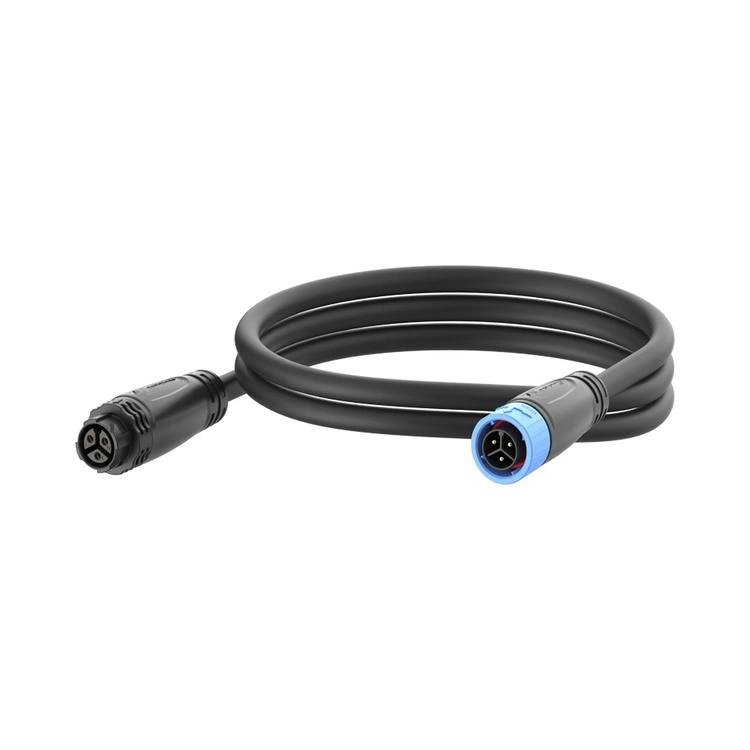

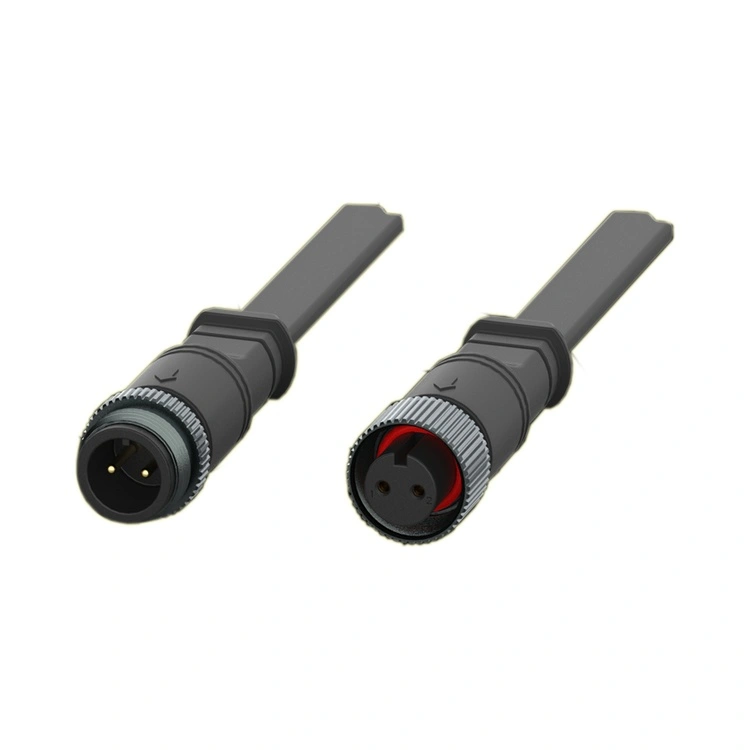

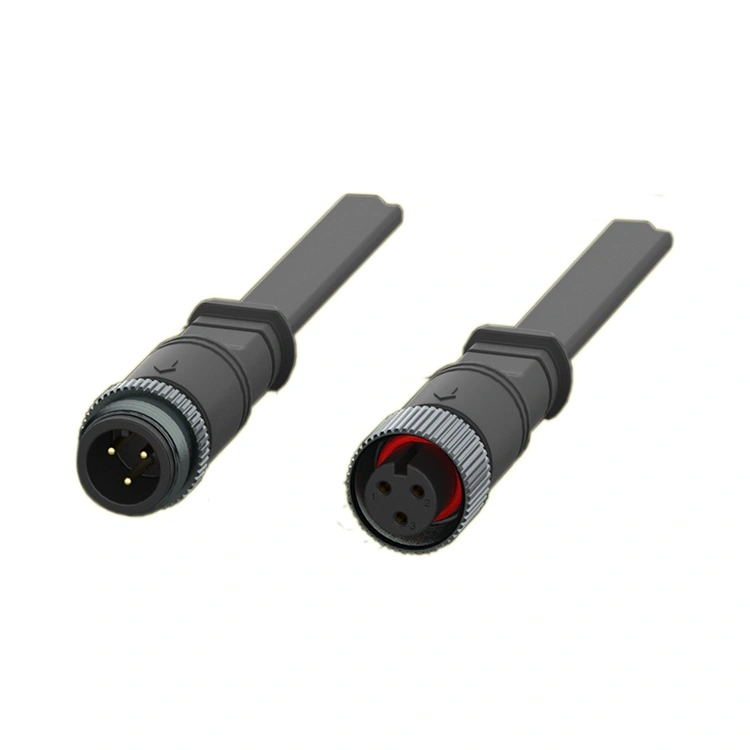

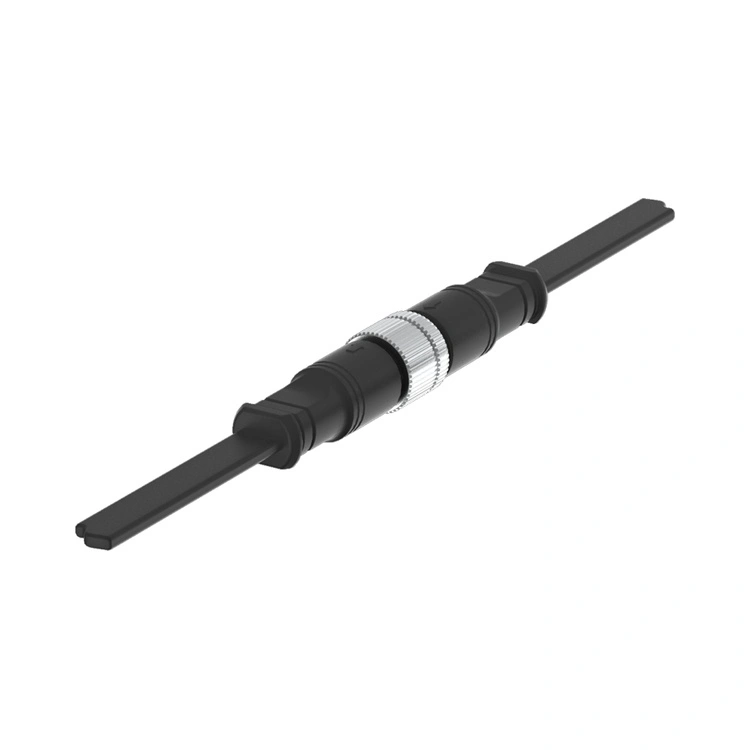

De LED-lichtconnector uit de M16-serie is de gespecialiseerde verbinding van Reunion voor intelligente LED-verlichtingssystemen - van straatverlichting met dimregeling tot architecturale verlichting met kleurveranderende mogelijkheden. Deze ronde connector met schroefdraad combineert een robuuste 16 mm interface met IP67/IP68-afdichting, waardoor hij geschikt is voor buiteninstallaties waar zowel stroom als signaalintegriteit essentieel zijn.
De M16-serie is beschikbaar in 2- tot 8-pins configuraties, inclusief de belangrijkste hybride 2+4-pins versie (2 stroompinnen + 4 signaalpinnen), en ondersteunt zowel hoge stroomtoevoer (tot 15A) als laagspanningsbesturingssignalen (DALI, DMX, 0-10V dimmen of RS-485) binnen één enkele compacte connector.
De behuizing is gemaakt van hittebestendig thermoplastisch materiaal met uitstekende weersbestendigheid, terwijl de contacten zijn vervaardigd uit messing met selectieve vergulding om een lage en stabiele contactweerstand te garanderen. Reunion produceert de M16-serie via een verticaal geïntegreerd proces: van precisiebewerking en spuitgieten tot geautomatiseerde assemblage en 100% elektrische tests.

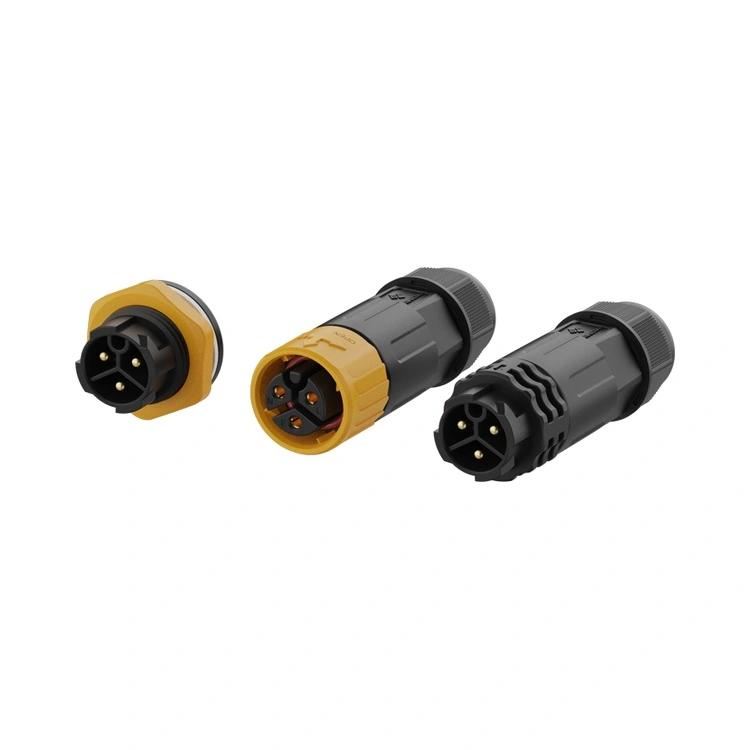

De M16-serie is verkrijgbaar in paneel- en kabelmontageversies met soldeer- of PCB-aansluitingen en past zich aan diverse armatuurontwerpen aan. Voor ingenieurs die verbonden verlichtingssystemen ontwerpen voor slimme steden, tunnels of sportstadions, biedt deze connector een betrouwbare, weersbestendige verbinding die het aantal kabels vermindert en de installatie vereenvoudigt.
| Functie | Voordeel |
| IP67/IP68 Omgevingsafdichting | Bestand tegen stof, regen en tijdelijke onderdompeling – betrouwbaar voor straatverlichting buiten, tunnelverlichting en sportstadions. |
| Hybride 2+4-pins configuratie | Combineert 2 voedingspinnen (10A) en 4 signaalpinnen (3A) in één connector – vermindert het aantal kabels en vereenvoudigt de bedrading van de armatuur. |
| Vermogensklassen tot 15A | Verwerkt krachtige LED-belastingen, geschikt voor straatverlichting, schijnwerpers en stadionverlichting. |
| Signaalvriendelijk ontwerp | Afzonderlijke stroom- en signaalcontacten voorkomen interferentie |
| Vergrendelmechanisme met schroefdraad | Trillingsbestendige koppeling: voorkomt losraken door wind, verkeerstrillingen en thermische cycli. |
| Vergulde messing contacten | Lage contactweerstand (≤3mΩ) en corrosiebescherming: zorgt voor consistente LED-driver- en stuursignaalprestaties. |
| -40°C tot +105°C Bedrijf | Het brede temperatuurbereik omvat extreme buitenomstandigheden, van arctische winters tot woestijnzomers. |
| Multi-pins opties (2-8 pinnen) | Ondersteunt eenvoudige armaturen met alleen stroomvoorziening en complexe meerkanaals kleurveranderende armaturen. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 2+4-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Huidige beoordeling | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Draadsectie | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Bedrijfstemperatuur:-40°C~+105°C
Beschermingsgraad:IP67 / IP68 (gekoppeld)
Materiaal behuizing:Thermoplastisch materiaal voor hoge temperaturen
Contactmateriaal:Vergulde koperlegering
Contactweerstand:≤3mΩ
Paringscycli:≥500
Ontvlambaarheidsclassificatie:UL 94 V-0
Alle materialen voldoen aan RoHS
Slimme straatverlichting– Gecentraliseerde dim- en monitoringsystemen met DALI of 0-10V-besturing.
Tunnelverlichting– Krachtige armaturen met dimming en storingsmelding.
Architectuur- en gevelverlichting– RGB- en Tunable-White-systemen waarvoor DMX-besturing vereist is.
Stadion- en sportverlichting– Krachtige schijnwerpers met dimming en bediening ter plaatse.
Industriële hoogbouwverlichting– Magazijn- en fabrieksverlichting met bewegingsdetectie en daglichtopvang.
Maritieme en offshore-verlichting– Corrosiebestendige armaturen voor schepen en offshore platforms.
Verlichting op zonne-energie– Off-grid systemen met batterijbeheer en dimmen.
De Singaporese Land Transport Authority was bezig met het upgraden van 25.000 straatverlichting naar slimme LED-armaturen met gecentraliseerd dimmen en foutrapportage via het DALI-protocol. Het project vereiste connectoren die zowel stroom- als DALI-besturingssignalen in één kabel konden transporteren, waardoor de complexiteit van de installatie en de kabelkosten werden verminderd. Reunion leverde de M16-serie met 2+4 hybride configuratie (2 power-pinnen voor LED-driver, 4 signaalpinnen voor DALI), IP67-afdichting en voorgemonteerde PUR-kabelbomen.Er werden ruim 25.000 connectoren geleverd over het hele project. Na twee jaar in bedrijf te zijn geweest in het tropische klimaat van Singapore (hoge luchtvochtigheid, zware regen), rapporteerde het projecteen connectoruitvalpercentage van 0,01%. De klant roemde het 2+4 hybride ontwerp voor het mogelijk maken van een installatie met één kabel, waardoor de bedradingstijd met 35% werd verminderd in vergelijking met eerdere afzonderlijke stroom-/signaalinstallaties.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op M16 die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De productielijn voor M16 LED-connectoren van Reunion opereert onder strikte procescontroles. IP67-afdichting wordt bij elke productiebatch geverifieerd door middel van daadwerkelijke onderdompelingstests. Voor elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard, ter ondersteuning van uw kwaliteitsaudits en klantdocumentatievereisten.
De 2+4 hybride configuratie is specifiek waardevol voorslimme LED-verlichtingssystemen waar zowel stroom- als stuursignalen vereist zijn:
2 stroompinnen leveren hoge stroom (10A) bij 250V voor de LED-driver.
4 signaalpinnen laagspanningsbesturingssignalen overbrengen (bijv. DALI, DMX, 0-10V dimmen of RS-485-gegevens).
Door beide in één connector te combineren, elimineert u de noodzaak voor afzonderlijke stroom- en signaalkabels, waardoor de installatietijd, kabelkosten en paneelruimte worden verminderd. Dit is vooral waardevol voor slimme straatverlichting, waar armaturen vaak ver uit elkaar staan en het aanleggen van een enkele hybride kabel aanzienlijk kosteneffectiever is dan het aanleggen van afzonderlijke voedings- en besturingskabels.
Ja, de 2+4 hybride configuratie biedt dat4 onafhankelijke signaalcontacten, waardoor meerdere protocollen in dezelfde connector kunnen worden vervoerd. Bijvoorbeeld:
DALI vereist 2 draden (data + aarde).
DMX(RS-485) vereist 3 draden (data+, data-, aarde).
0-10V dimmen vereist 2 draden (dim + aarde).
Met 4 signaalpinnen kunt u DALI (2 pinnen) + één extra besturingskanaal ondersteunen, of een volledige DMX-implementatie (3 pinnen) + één reserve. Voor toepassingen die meer signaallijnen vereisen (bijvoorbeeld afstembaar wit + RGB-kleurcontrole), raden we aan de 5-, 6- of 8-pins configuraties te gebruiken. Ons technische team kan u helpen bij het selecteren van de optimale pinconfiguratie voor uw specifieke protocolvereisten.
Om IP67/IP68-afdichting in LED-installaties voor buiten te bereiken en te behouden, adviseert Reunion:
Koppelingsmoment– Draai de wartelmoer met de hand vast totdat de O-ring contact maakt met het paneeloppervlak, en pas vervolgens een extra aanhaalmoment toe van0,6-0,8 Nmmet behulp van een momentsleutel. Overschrijd de 1,0 Nm niet.
Inspectie van de O-ringen– Vervang de O-ring als vervorming, barsten of verharding zichtbaar zijn.
Vervangingsschema– Vervang bij LED-installaties buiten (dagelijkse thermische cycli, UV-blootstelling, regen) de O-ringen elke 2-3 jaar als onderdeel van preventief onderhoud.
Buigradius van de kabel– Houd een minimale buigradius aan van5× kabeldiameter bij de connectoringang om spanning op de kabelafdichting te voorkomen.
Kabeloriëntatie– Richt bij installaties buitenshuis de kabeluitgang naar beneden om te voorkomen dat water zich in de buurt van de afdichtingsinterface verzamelt.
Schoonmaak– Reinig de buitenkant van de connector met een mild reinigingsmiddel en water voordat u deze opnieuw aansluit, om te voorkomen dat vuil de afdichting aantast.
