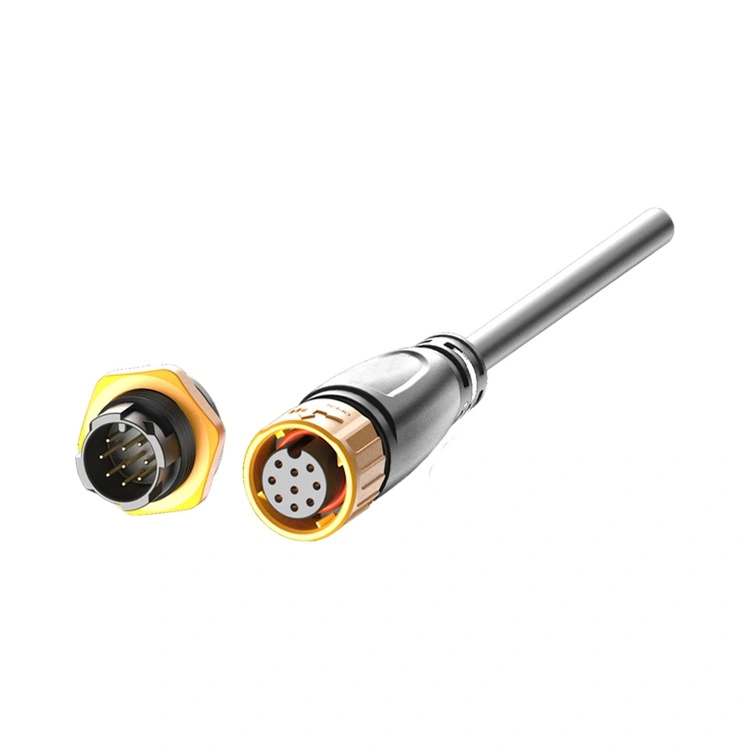

De buitenschaal is gemaakt van hoogwaardig thermoplastisch materiaal en heeft een brandwerendheidsgraad van UL 94-V0. Het is bestand tegen zoutsproeicorrosie en kan voldoen aan de waterdichte eisen van LED-displays en LED-verlichtingsapparatuur voor buiten, evenals aan de zware werkomstandigheden zoals de zuurerosieweerstand van industriële LED-displays

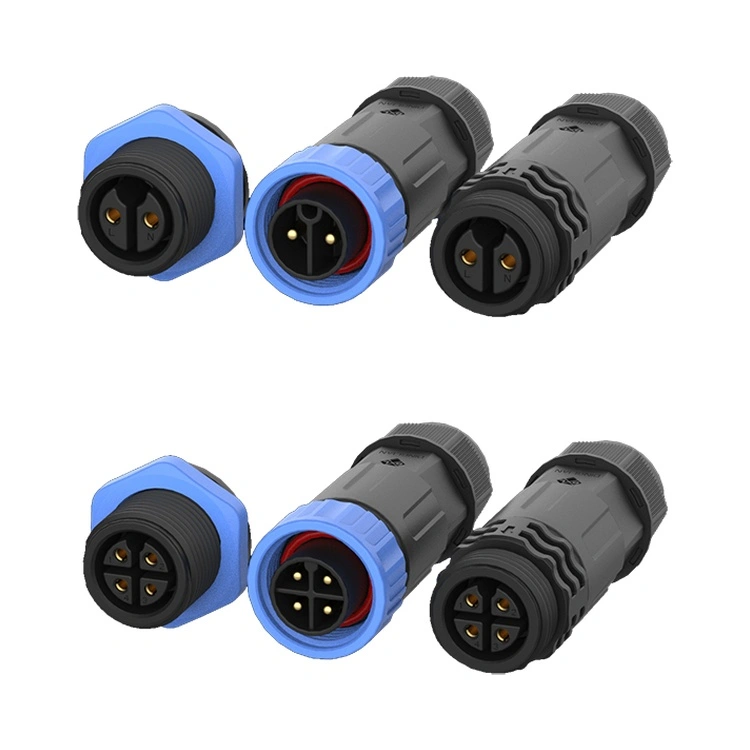

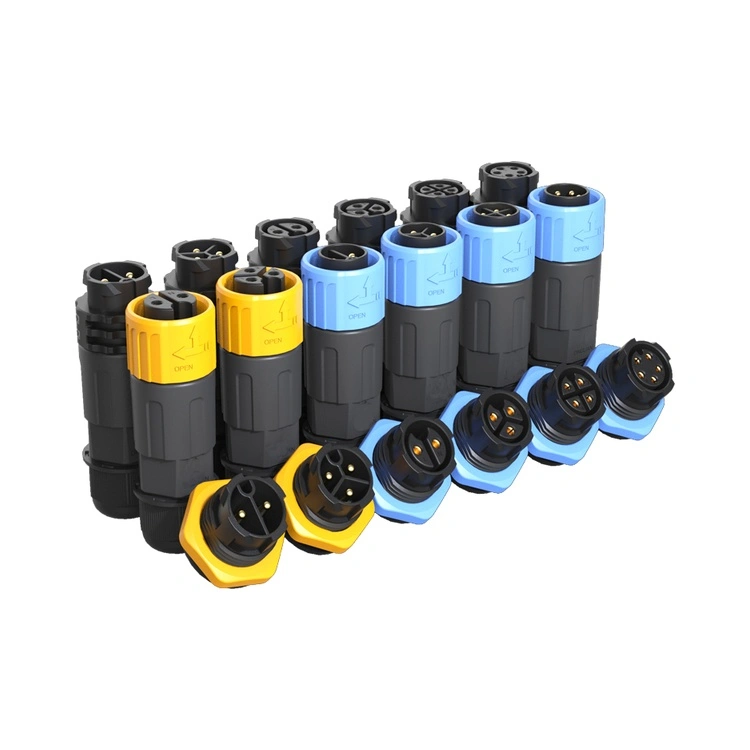

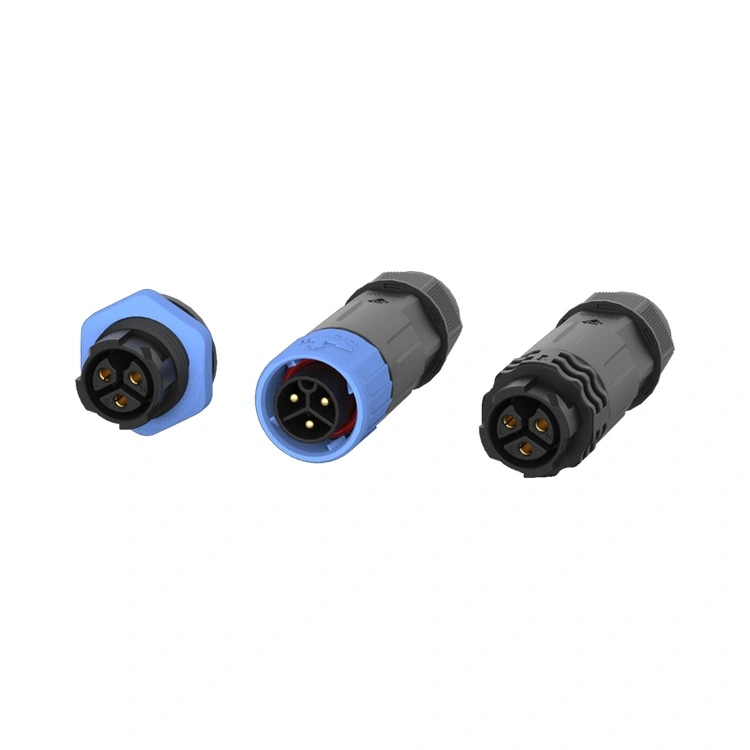

Het wordt geïnstalleerd met een methode met één gat, die stabiel en foutloos is. Het beschikt over een vergrendelingsstructuur met schroefdraad en kan zelfs in een trillende omgeving een stevige verbinding behouden. Er zijn 2, 3, 4, 5, 6, 7, 8, 9 pinnen beschikbaar voor selectie en maatwerk wordt ondersteund.
| Parameter | Reunion M20 geleverde waarde | Waarom het in de praktijk belangrijk is |
| Contactweerstand (initieel) | ≤3,0mΩ | Lager dan het sectorgemiddelde, waardoor de I²R-warmteontwikkeling wordt verminderd |
| Paringscycli met stabiele afdichting | ≥500 cycli (geverifieerd, niet alleen beoordeeld) | Uit onze batchtestgegevens blijkt dat de afdichtingsintegriteit gedurende 500 cycli behouden blijft – van cruciaal belang voor apparatuur die veel onderhoud vergt. |
| IP67 waterdicht | Elke batch: 1m diepte × 30min onderdompeling | Testrapporten kunnen worden verstrekt. |
| Trillingsbestendigheid | 10-500 Hz, 2 g (IEC 60068-2-6) | Simuleert echte motor- en pompwerking – geslaagd zonder tijdelijke ontkoppelingen. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 9-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Huidige beoordeling | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Draaddoorsnede (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Isolatiemateriaal: thermoplastisch materiaal op hoge temperatuur (UL 94 V-0,)
2) Materiaal contactbasis: messing (CuZn39Pb3) met vergulding – zoutsproeitest ≥48 uur
3) Afdichtingsmateriaal: siliconen O-ring
4) Bedrijfstemperatuur: -40°C ~ +105°C
5) Ontvlambaarheid en conformiteit: UL 94 V-0, RoHS, REACH SVHC niet gedetecteerd
6) Beëindigingsopties: soldeerbeker, dompelsoldeer (PCB-montage)
| Vergelijkingsdimensie | Reunion M20-serie | Premium Europees M20-merk | Goedkope merkloze M20 |
| Eenheidsprijs (MOQ 100 stuks) | Competitief, volumegelaagd | 3,5× – 4× hoger | Lager vooraan |
| Geverifieerde continue stroom | 20A (per pin, gedocumenteerd) | Typisch 25A (reductie in kleine lettertjes) | Opgeblazen, geen testbewijs |
| IP67 waterdicht | 100% van de productiebatches | Batch-test (maar niet per batch gedocumenteerd) | Geen of valse claims |
| Elektrisch testen (Hi-pot & IR) | 100% elke eenheid – testgegevens geregistreerd | Op steekproeven gebaseerd (AQL 1.0) | Willekeurig of overgeslagen |
| Volledige traceerbaarheid (hars → afgewerkte connector) | ERP-tracking, binnen 24 uur opvraagbaar | Ja, maar langzamere reactie | Geen |
| Doorlooptijd (standaardhoeveelheid) | 15–17 werkdagen | 6–10 weken | Onvoorspelbaar (2-20 weken) |
| Maatwerk MOQ (kabellengte, kleur, markering) | 100 stuks – flexibel | 500+ stuks, hoge engineeringkosten | Niet aangeboden of geen kwaliteitscontrole |
| Certificeringen | ISO9001, 14001, 13485 | Meestal alleen ISO 9001 | Meestal geen |
Om de nominale IP67/IP68-afdichting te bereiken bij daadwerkelijke installatie ter plaatse, volgt u deze geverifieerde procedures:
| Stap | Actie | Kritieke waarde/controlepunt |
| 1 | Draai de koppelmoer handvast totdat de O-ring contact maakt met het paneeloppervlak. | Visueel contact bevestigd. |
| 2 | Pas het eindkoppel toe met een gekalibreerde sleutel. | 1,0 – 1,2 Nm (niet groter dan 1,5 Nm – te hoog koppel vervormt de O-ring en verhoogt de inbrengkracht). |
| 3 | Controleer de buigradius van de kabel bij de ingang. | ≥ 5× buitendiameter van de kabel – scherpe bochten trekken aan de contacten en brengen de afdichting aan de achterkant in gevaar. |
| 4 | Buitenoriëntatie | Kabeluitgang naar beneden – voorkomt waterophoping op de wartelmoerinterface. |
| 5 | Inspectiefrequentie O-ringen | Jaarlijks voor dagelijkse schoonmaak-/voedselverwerkingsomgevingen; elke 2-3 jaar voor standaard industrieel gebruik binnen en buiten. |
| Certificering / Protocol | Reikwijdte en bewijs geleverd bij elke bestelling |
| ISO9001:2015 | Volledig QMS – ontwerp, productie, after-sales. Auditrapporten beschikbaar via geheimhoudingsverklaring. |
| ISO14001:2015 | Milieubeheer – afvalvermindering en RoHS/REACH-naleving gedocumenteerd. |
| ISO13485:2016 | Toepasbaar voor medische apparatuur (diagnostiek/monitoring) – strenge wijzigingscontrole en traceerbaarheid. |
| UL-erkenning | Veiligheid op componentniveau voor Noord-Amerika – UL-markering op elke behuizing. |
Koppel: 1,0 – 1,2 Nm (laatste aanscherping na handmatig vastzetten).
Onder 0,8 Nm: De compressie van de O-ring is onvoldoende – IP67 daalt naar IP54 (stofdicht maar niet waterdicht). Tijdens onze laboratoriumtests hebben we binnen 2 uur op een diepte van 0,5 meter water zien binnendringen.
Boven 1,5 Nm: De O-ring van fluorsiliconen steekt uit in de schroefdraadopening, waardoor permanente vervorming en verhoogde koppelkracht ontstaat. De afdichting kan in eerste instantie IP67 passeren, maar zal falen na thermische cycli (uitzetting/samentrekking).
Aanbeveling: Gebruik een vooraf ingestelde momentsleutel. Bij volumebestellingen kunnen we er één als accessoire leveren.
Standaardmonsters: 5-10 stuks beschikbaar binnen 3 werkdagen (afhankelijk van de voorraad).
Bestellingen in kleine batches (100-500 stuks): 12-15 werkdagen vanaf de orderbevestiging.
Groot volume (500+ stuks): 18–20 werkdagen, met gedeeltelijke verzendingen mogelijk.

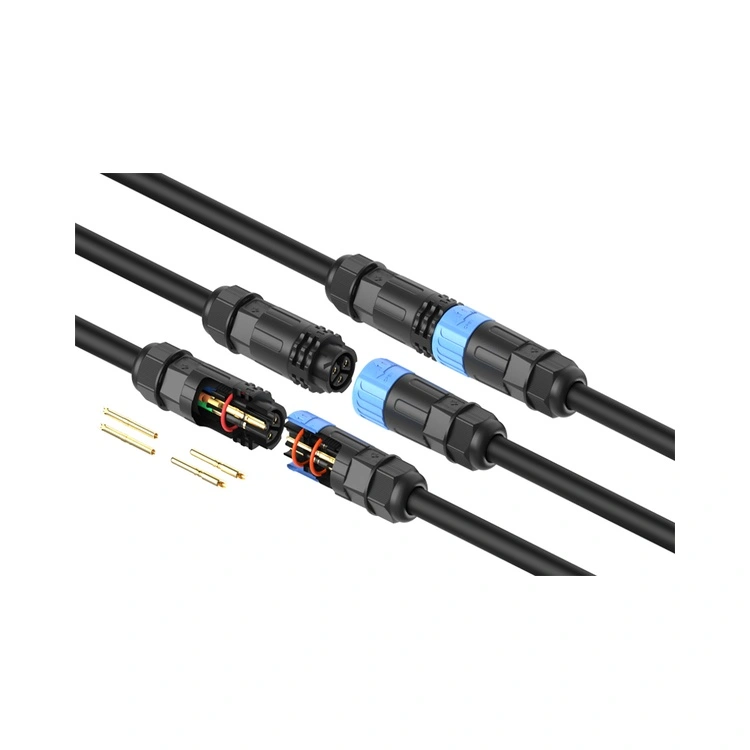

Op maat gemaakte kabelassemblages (lengte, draaddikte, kleurcodering): MOQ 100 stuks – goedkeuring van de technische tekening duurt 2 tot 3 dagen, daarna 15 dagen voor de productie.
