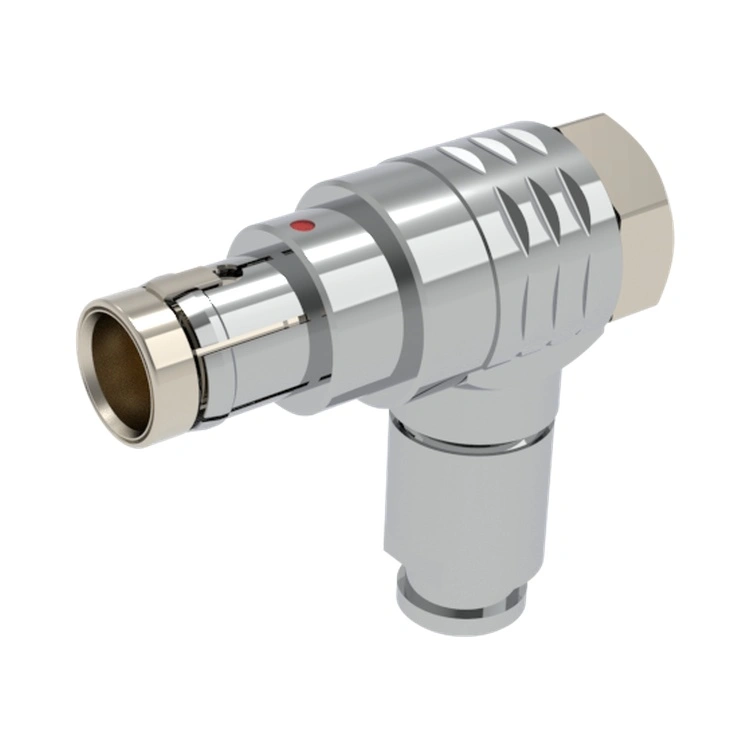

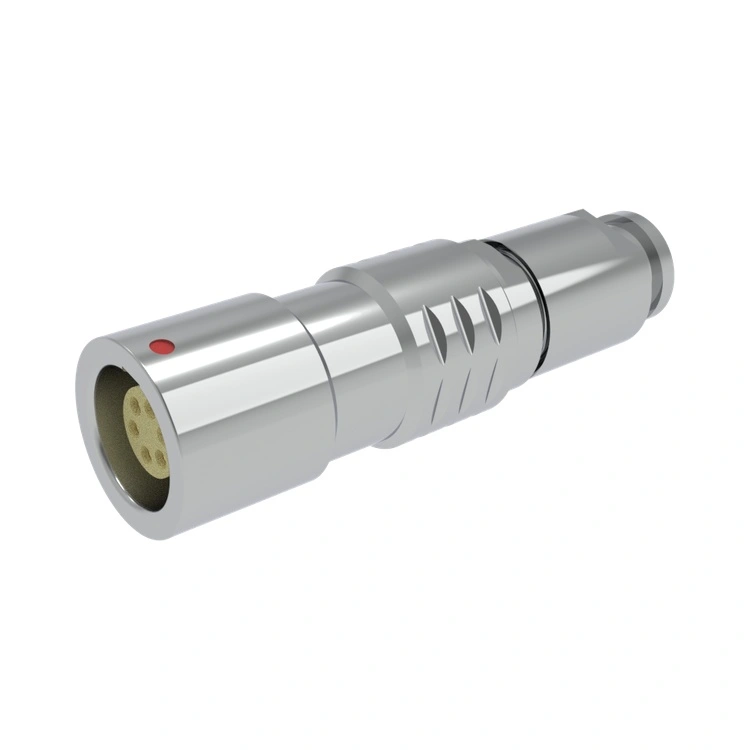

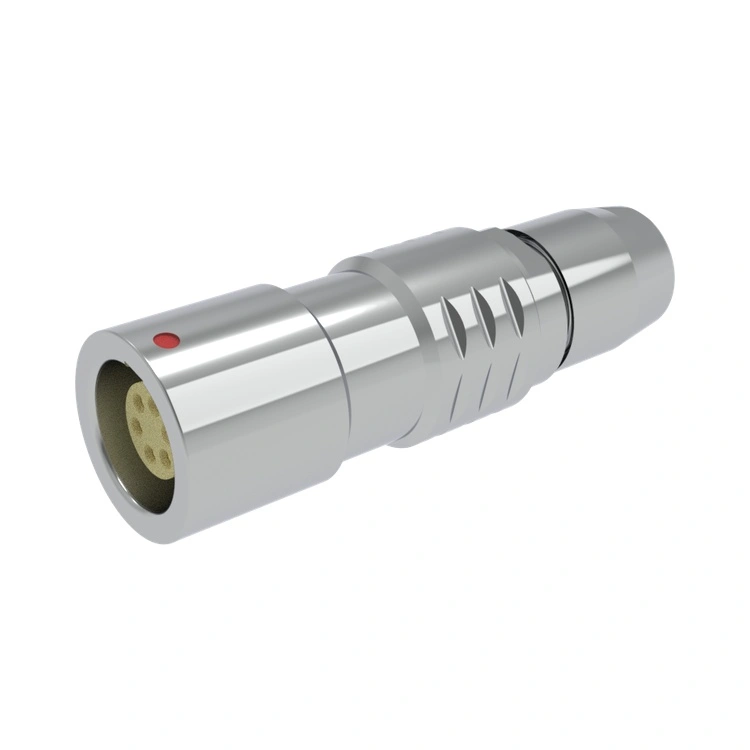

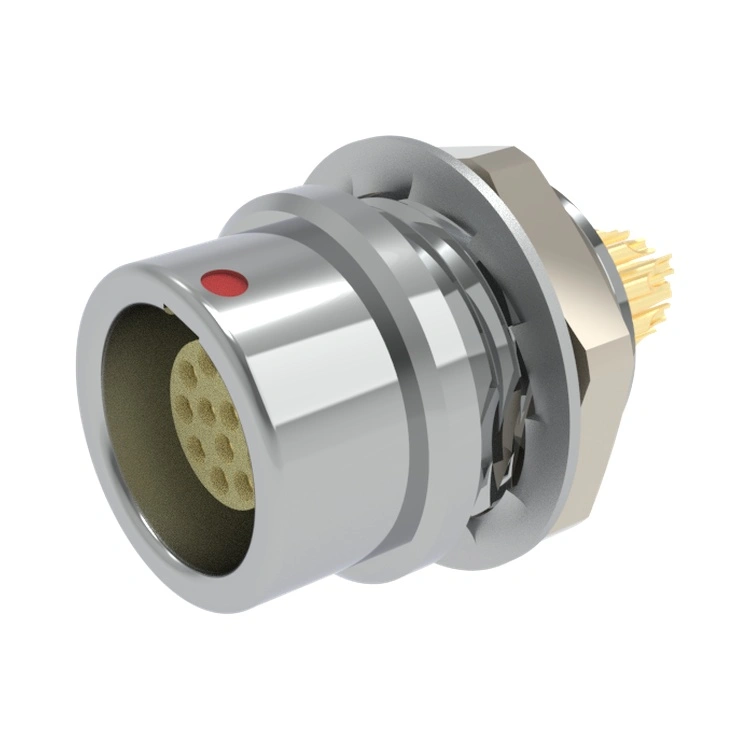

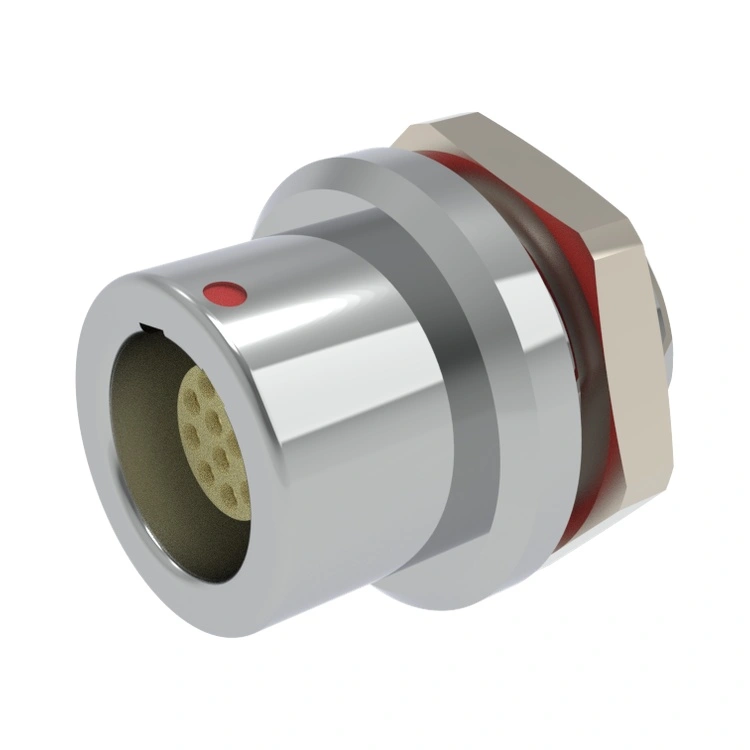

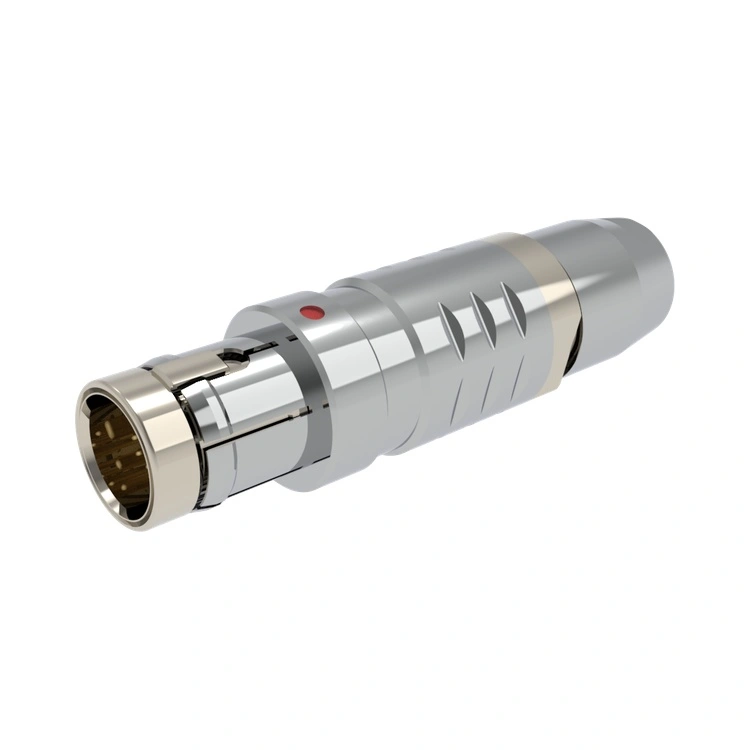

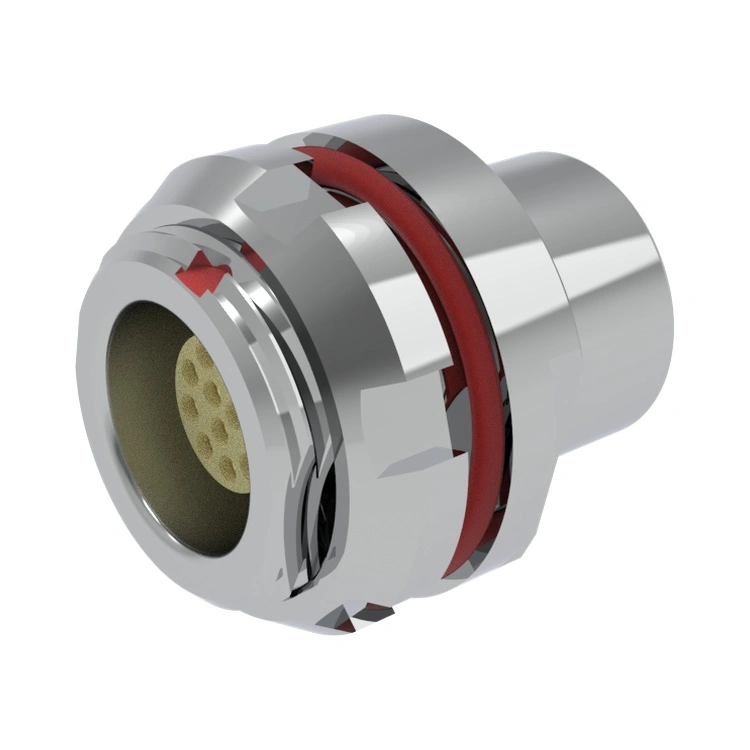

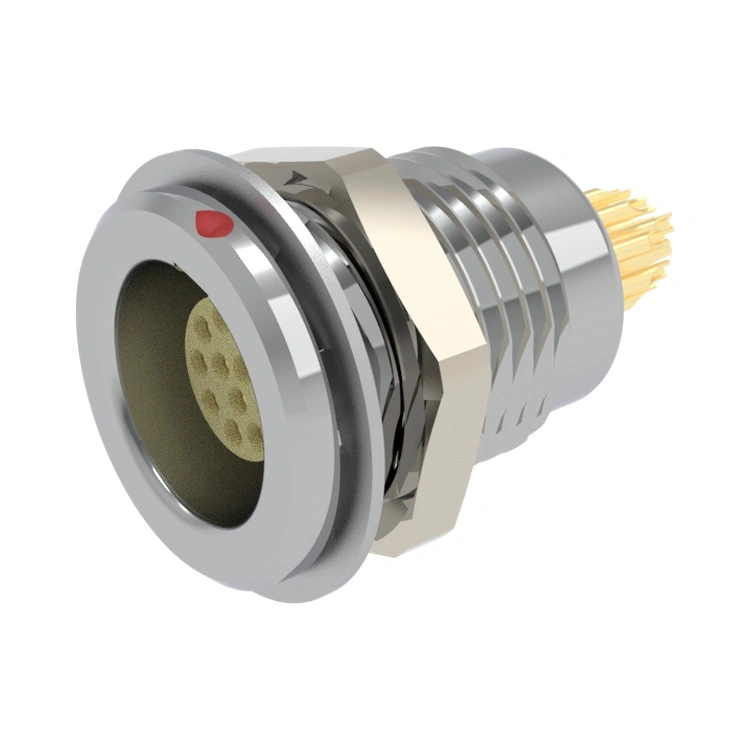

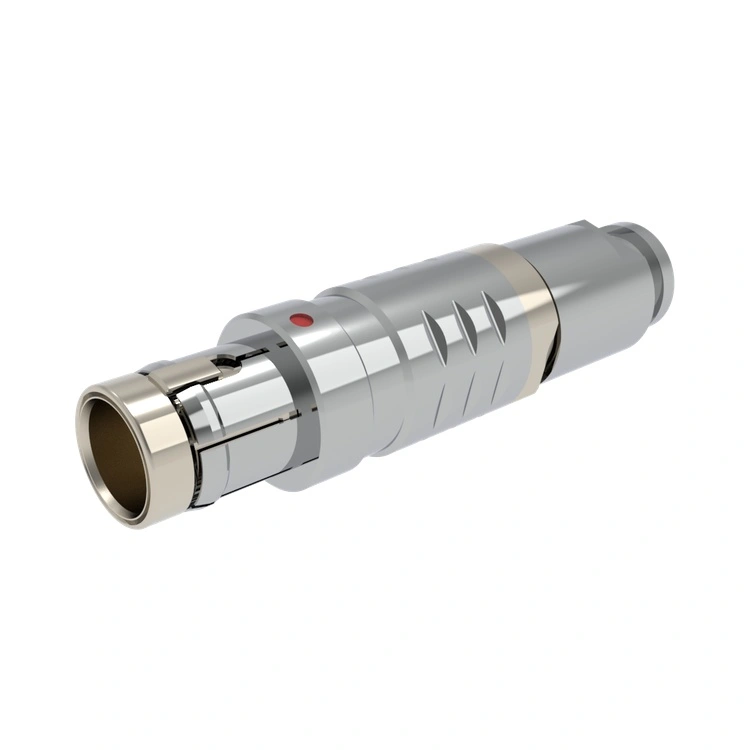

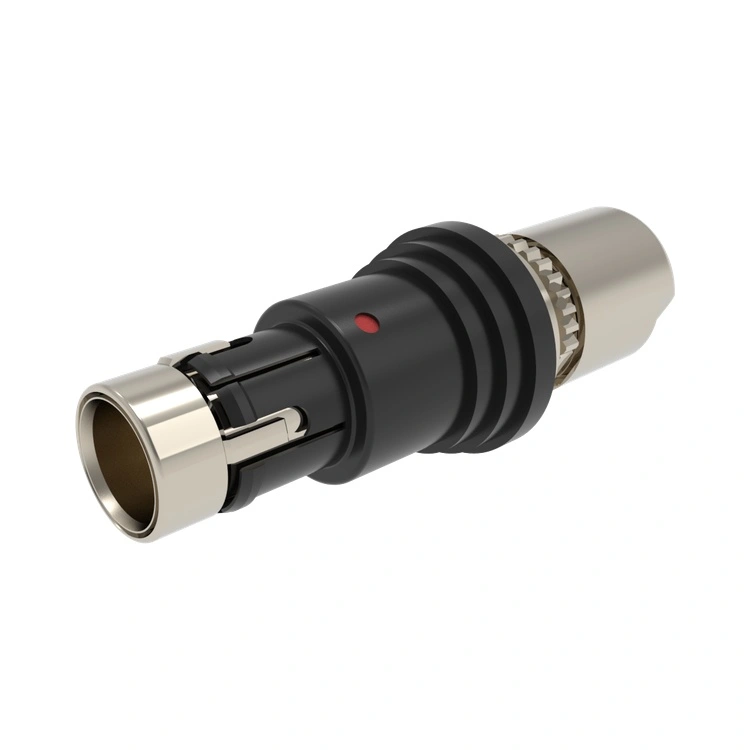

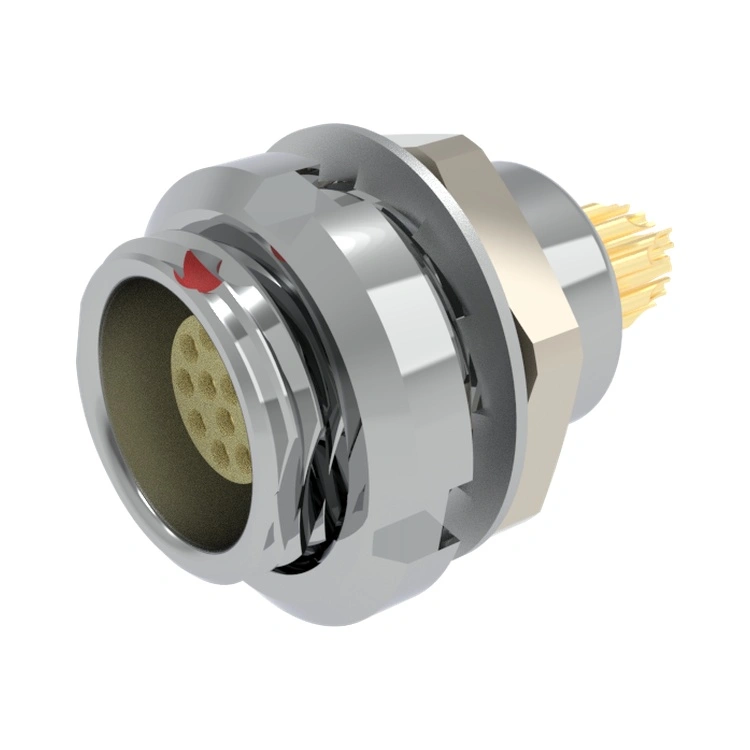

De C-serie maakt gebruik van een beproefd push-pull zelfvergrendelend systeem, gehuisvest in een duurzame, volledig metalen behuizing die essentiële EMI-afscherming en mechanische bescherming biedt. De C-serie is verkrijgbaar in schaalgroottes 0 tot en met 2 met contactaantallen van 2 tot 26 pinnen en ondersteunt soldeer- en PCB-afsluitingsstijlen, waardoor verschillende assemblagevoorkeuren in verschillende productieomgevingen kunnen worden gecombineerd. De connector werkt binnen een standaard temperatuurbereik van -45°C tot +125°C en biedt IP50/IP68-bescherming, waardoor hij geschikt is voor binnen- en buitentoepassingen. Reunion produceert de C-serie met behulp van gevestigde productieprocessen – precisiebewerking, spuitgieten en geautomatiseerde assemblage – waardoor een consistente kwaliteit en korte doorlooptijden worden gegarandeerd, zelfs bij grote volumes. Voor systeemintegrators en OEM's die eenvoud, betrouwbaarheid en kosteneffectiviteit bovenal waarderen, levert de C-serie precies wat nodig is, zonder extra functies die onnodige kosten met zich meebrengen.
De C-serie richt zich op het leveren van bewezen betrouwbaarheid en eenvoudige functionaliteit tegen de meest toegankelijke prijs.
| Functie | Voordeel |
| Push-Pull zelfsluitend | Bediening met één hand met voelbare vergrendelingsbevestiging: eenvoudig en intuïtief voor eindgebruikers. |
| Volledig metalen schaalconstructie | Biedt fundamentele mechanische duurzaamheid en eenvoudige EMI-afscherming in een lichtgewicht pakket. |
| Beproefd contactsysteem | Vergulde koperen contacten met betrouwbare paringseigenschappen – in de praktijk getest op miljoenen eenheden. |
| Configuratiebereik | 2 tot 26 pinnen optioneel en 0 ~ 2-serie shell |
| Meerdere beëindigingsopties | Soldeer- en PCB-contacten: flexibel voor handmatige montage of geautomatiseerde productielijnen. |
| Praktische milieubeoordeling | Bedrijfsbereik -45°C tot +125°C |
Testen en meten– Infrarood nachtzichtapparaat, data-analysator, temperatuurtester
Militair– Computers, GPS, navigatiesystemen, enz.
Industriële controles– HMI-panelen, transportsysteemsensoren en bedieningsinterfaces voor werktuigmachines.
Communicatieapparatuur– In een rek gemonteerde netwerkswitches, audiorouters en versterkers voor omroepdistributie.
| Parameter | Specificatie |

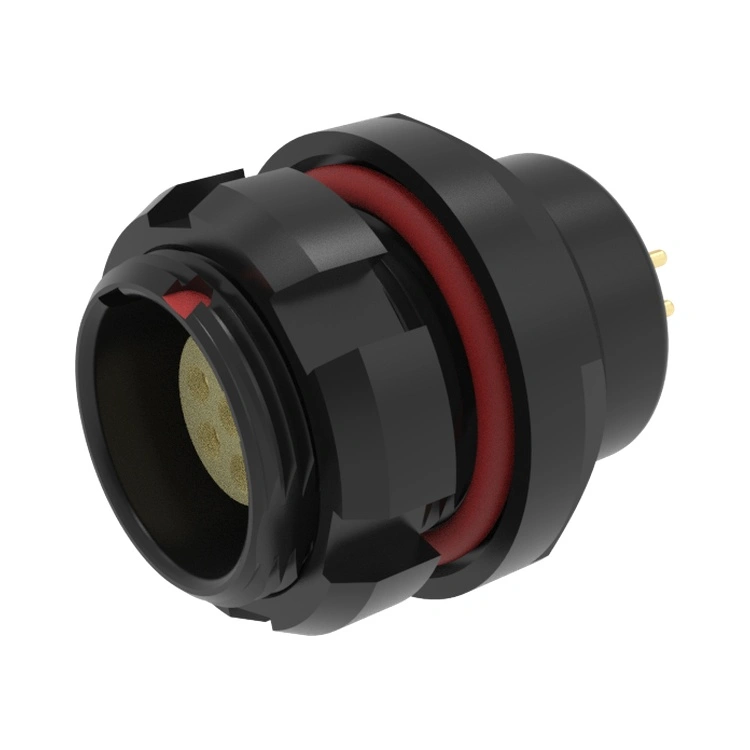

| Shell-materiaal | Messing verchroomd (standaard); zwart chroom optie |
| Shell-maten | 0, 1, 2 |
| Neem contact op met Graaf | 2 tot 26 pinnen |
| Contactmateriaal | Messing met vergulding |
| Neem contact op met Weerstand | ≤5mΩ |
| Isolatieweerstand | ≥5000MΩ |
| Paringscycli | >3.000 bewerkingen |
| Bedrijfstemperatuur | -45°C~+125°C |
| Bescherming | IP50/IP67 |
| Bestand tegen zoutsproei | >72 uur |
| Trillingen | 10–500 Hz, 5 g |
| Mechanische schok | 50 g, 6 ms |
| EMI-afscherming | De volledig metalen behuizing biedt basisbescherming |
| Beëindigingsstijlen | Soldeer, PCB (recht of haaks) |
Alle connectoren uit de C-serie voldoen aan de RoHS-richtlijn en ondergaan vóór verzending 100% elektrische tests (continuïteit, isolatieweerstand en diëlektrische weerstand).
| Aspect | Reünie C-serie | Typisch Europees/Amerikaans equivalent | Typische goedkope merkloze alternatieven |
| Prijs | Meest competitief in de line-up van Reunion | 3–4× hoger | Vergelijkbaar maar inconsistent |
| Kwaliteitsconsistentie | ISO-gecertificeerde productie, 100% getest | Hoog | Willekeurig/geen testen |
| Verenigbaarheid | Uitwisselbaar met grote merken | Eigendom | Niet-standaard afmetingen |
| Doorlooptijd | Standaard 10–15 dagen | 4–8 weken | Variabel, vaak niet beschikbaar |
| MOQ | Geen MOQ voor standaardartikelen | Hoge MOQ (300-500) | Lage MOQ maar geen ondersteuning |
| Traceerbaarheid | Volledige ERP-traceerbaarheid | Ja | Geen |
| Technische ondersteuning | 24-uurs technische respons | Langzamere reactie | Beperkt of geen |
| Maatwerk | Lage MOQ, snelle doorlooptijd | Langzaam, duur | Niet aangeboden |
| Fabriekservaring | 15 jaar eigen productie | Vaak uitbesteed | Kleine werkplaatsen |
De C-serie biedt de optimale balans tussen prijs en kwaliteitsgarantie: u betaalt niet voor onnodige functies, maar u stelt uw product ook niet bloot aan onbekende leveranciers.
Het kwaliteitsmanagementsysteem van Reunion past dezelfde strenge normen toe op alle productlijnen, inclusief de C-serie.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagementsysteem: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer – afvalvermindering en duurzaam materiaalgebruik. |
| ISO13485:2016 | Kwaliteitsbeheer voor medische apparaten: van toepassing op de C-serie die wordt gebruikt in bewakingsapparatuur op algemene afdelingen. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
Het ERP-gebaseerde traceerbaarheidssysteem van Reunion biedt volledige documentatie voor elke batch uit de C-serie, van de inspectie van binnenkomend materiaal tot de uiteindelijke functionele tests.
| Item | Detail |
| Standaard verpakking | Antistatische zakken, kartonnen dozen met interne demping. |
| Bulkverpakking | Tray- of haspelverpakkingen beschikbaar voor bestellingen met een hoog volume (ondersteunt automatische pick-and-place). |
| Doorlooptijd | Monsters: 7–10 dagen; Productieorders: 15-20 dagen |
| Verzendmethoden | Bulk: zee- of luchtvracht; Monsters: express (DHL, FedEx, TNT, UPS, EMS). |
| Leveringsvoorwaarden | EXW, FCA, FOB-, CIF, CPT. |
In de meeste standaardconfiguraties wel: de C-serie is ontworpen om mechanisch en elektrisch compatibel te zijn met de meest voorkomende ronde push-pull-connectorformaten, inclusief de belangrijkste Europese series. Reunion onderhoudt een database met kruisverwijzingen over Fischer, ODU en andere grote merken. Omdat de compatibiliteit echter afhangt van specifieke pin-lay-out en sleutelvariaties, raden we u aan uw connectortekening of een foto van de paneeluitsparing ter verificatie op te sturen. Ons technische team zal de pasvorm, vorm en functie bevestigen voordat u tot productie overgaat. We hebben met succes compatibele oplossingen geleverd aan meer dan 250 OEM's die voorheen bij Europese leveranciers betrokken waren, vaak zonder dat er wijzigingen aan hun bestaande PCB's of paneelontwerpen nodig waren.
Monsters meestal 10 ~ 12 dagen.
Bestel meestal 15 ~ 20 dagen.
Speciale aanpassing van de kabelspecificatie: 20 ~ 30 dagen
We raden u aan uw kabeltype, lengte, connectorconfiguratie en eventuele krimpvereisten tijdens de offertefase op te geven. Ons technische team zal u dan binnen 48 uur een definitieve leveringsverplichting bieden. Standaardconfiguraties op voorraad zijn altijd beschikbaar zonder MOQ.
