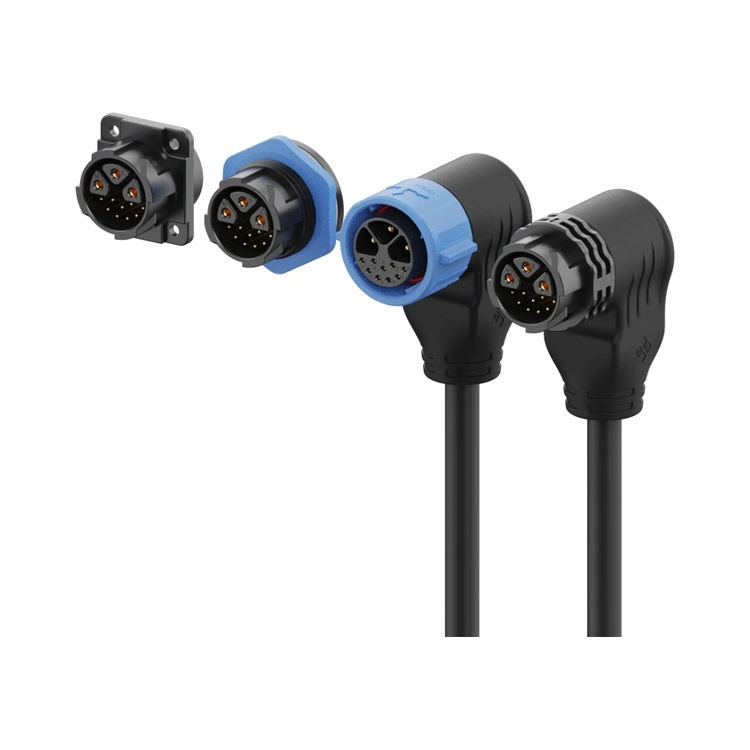

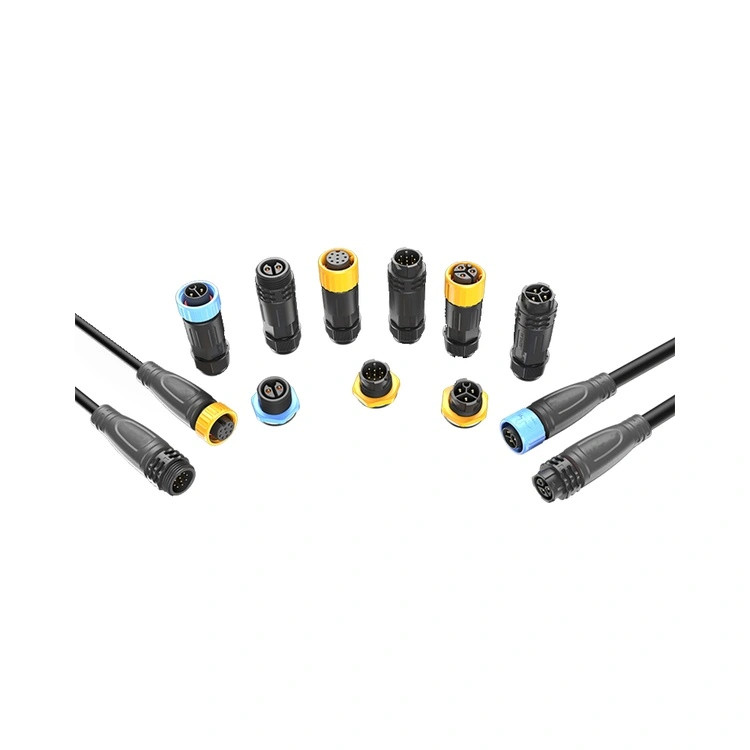

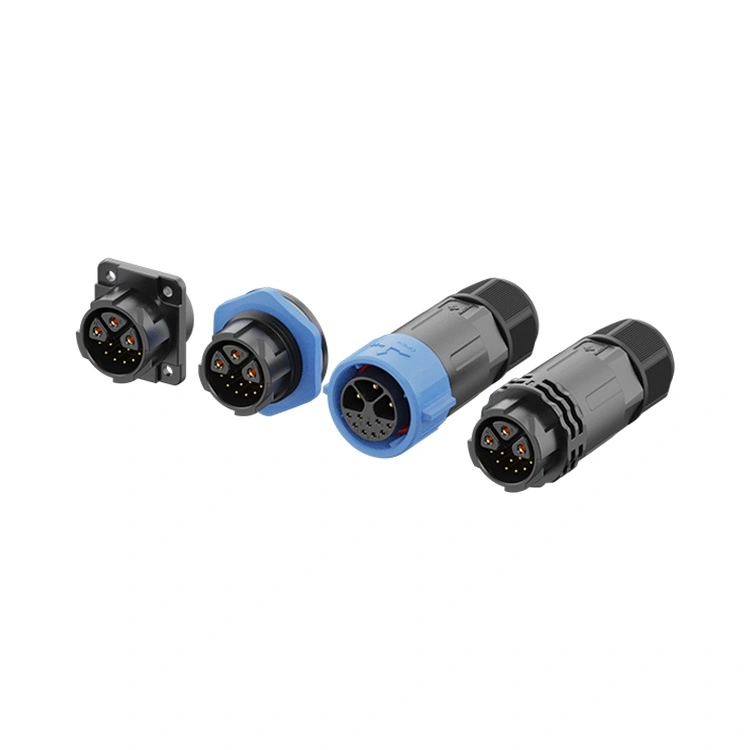

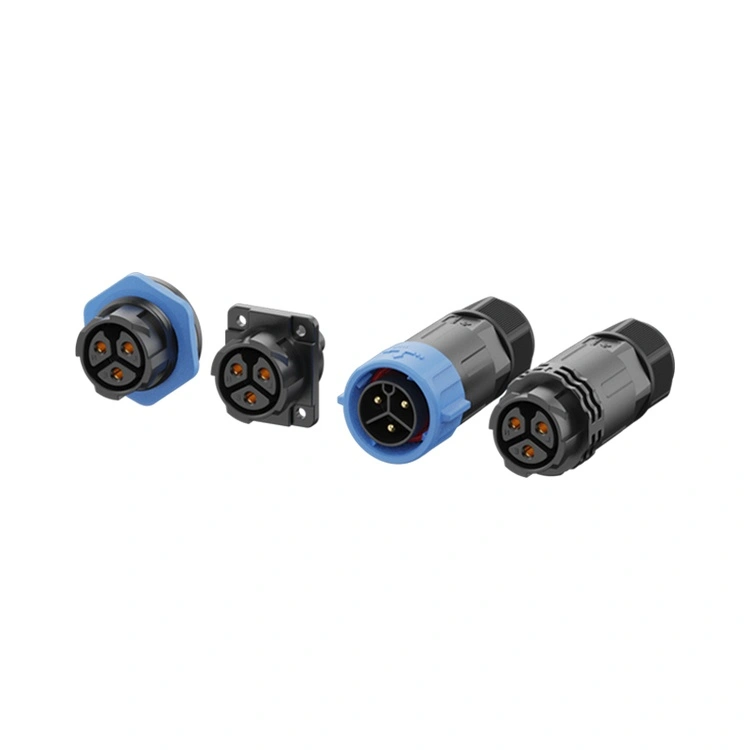

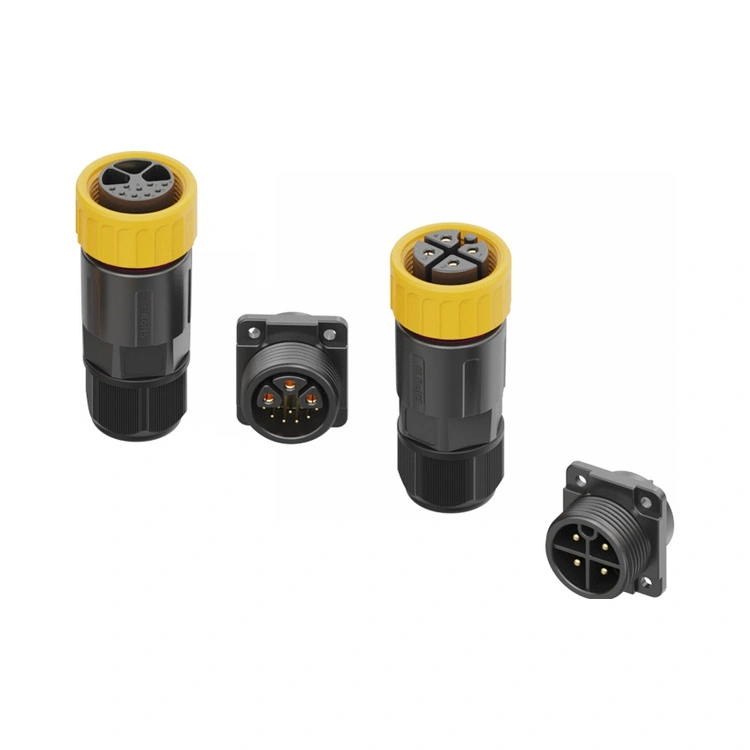

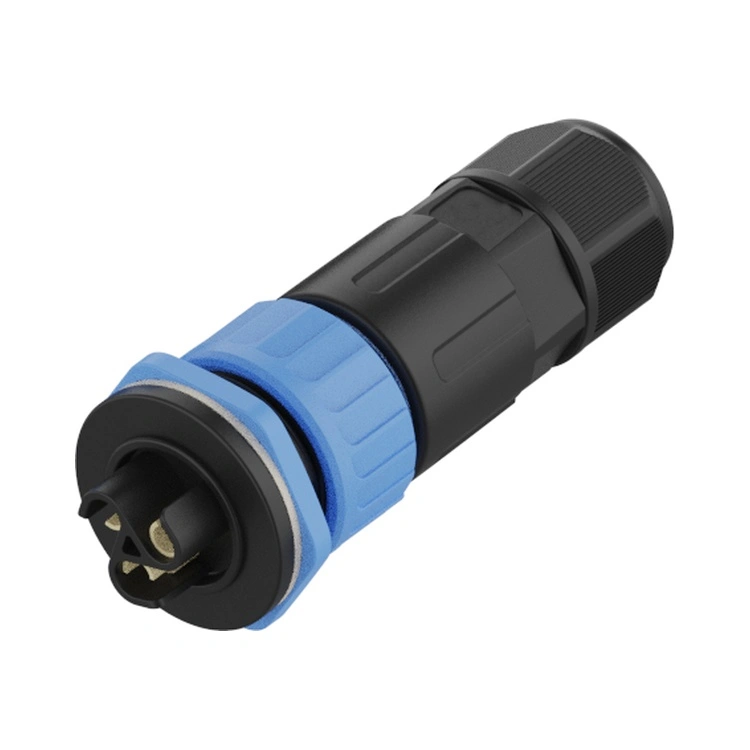

De Reunion M25-serie LED-lichtconnector is speciaal gebouwd voor armaturen boven 1.000 W waarbij thermische cycli (ΔT tot 145 °C) en mechanische schokken standaard M20-oplossingen vaak verslechteren. In tegenstelling tot generieke exemplaren onderwerpt deze serie elke productiebatch aan:
1)100% testen van heup- en contactweerstand
2) IP67-waterdichtheidstest – 1 m diepte, 30 minuten, gedocumenteerd met video-opnamen
3) Validatie van thermische schokken – 500 cycli van -40°C tot +105°C zonder versoepeling van de afdichting
Dit testprotocol richt zich rechtstreeks op de nummer 1 faalwijze bij LED-systemen voor buiten: micro-bewegingscorrosie veroorzaakt door door de wind veroorzaakte kabelschommelingen. Het vergrendelingsmechanisme met schroefdraad (aanbevolen koppel 1,2–1,5 Nm) houdt de interfacedruk boven de 80 N, waardoor stabiel contact wordt gegarandeerd, zelfs bij montage op stadionmasten van 50 meter hoog.
| Selectiecriterium | Reunion M25-serie LED-lichtconnector | M20-serie (lagere capaciteit) | Merkloze M25 Look-alikes |
| Maximale continue stroom | 30A (per voedingspin) | 30A (maar vermindert tot 22A bij 85°C) | Claim 30A, maar faalt bij 25A (geen thermisch beeldrapport) |
| Hybride pin-opties | 3+2 / 3+5 /3+9 pinnen | Alleen 2+2 (aangepaste MOQ 500+) | Geen – shells met alleen stroom |
| IP67 waterdicht | Elke batch: getest op onderdompeling, foto's bewaard | Op steekproeven gebaseerd (1 per 1.000) | Niet gedocumenteerd |
| Kabel-OD-accommodatie | 6–12 mm (handschoenvriendelijke karteling) | 4–8 mm | 5–10 mm (slechte trekontlasting) |
| Levertijd (1.000 stuks) | 15–20 dagen | 4–6 weken | Onvoorspelbaar (vaak dropshipped) |
| Traceerbaarheid | ERP-batchcode → grondstofcertificaten | Batch-niveau | Geen |
Aanbeveling: Specificeer de LED-lichtconnector uit de Reunion M25-serie voor elk project waarbij de ROI > 3 jaar en de kosten voor ongeplande stilstand hoger zijn dan $ 2000/uur (bijvoorbeeld luchthavenplatforms, verlichting bij uitgangen van tunnels).
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 3+2-polig | 3+5-polig | 3+9-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Huidige beoordeling | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Draadsectie | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
De 5 signaalpinnen in de 3+5-configuratie zijn onafhankelijk afgeschermd met een pitch van 2,54 mm en bieden >40 dB overspraakdemping bij 250 kHz – cruciaal voor DMX512 RDM bidirectionele communicatie. Voor DALI-2-toepassingen ondersteunt de 3+2-pins variant (2 signaaldraden) de adressering van maximaal 64 armaturen per lus, terwijl de 30A-voedingsrail behouden blijft. Praktische bedradingsgids voor voorschrijvers:
3+5 pinnen: Pinnen 1–3 = L1/L2/L3 (3-fasig, elk 20A); Pennen 4–5 = DALI +/-; Pin 6–7 = DMX-data+ / data-; Pin 8 = DMX-gemeenschappelijk (afschermreferentie).
3+2 pinnen: Pinnen 1–3 = L/N/PE (eenfase 30A of 3-fase 20A); Pin 4–5 = 0-10V dimmen of DALI.
Deze hybride architectuur vermindert veldarbeid door 40% van de splitsingen van aansluitblokken te elimineren
A: De thermoplastische isolator voor hoge temperaturen (UL 94 V-0) behoudt een slagsterkte van >6 kJ/m² bij -40°C (getest volgens ISO 179). De siliconen O-ring handhaaft een compressieset <20% na 500 koude startcycli.
Voor standaard DALI-gestuurde projecten adviseren wij de 3+2 configuratie:
3 voedingspinnen (elk 20 A) voor de LED-driveringang.
2 signaalpinnen (elk 10 A) voor DALI-gegevens.
Dit levert voldoende vermogen voor armaturen met een hoog wattage en ondersteunt DALI-communicatie over afstanden tot 300 meter. Voor meerkanaals kleurcontrole of geïntegreerde sensorfeedback kiest u de varianten 3+5 of 3+9. Alle configuraties behouden de signaalintegriteit voor DALI-, DMX-, 0-10V- en RS-485-protocollen.
