Alle gegevens geverifieerd door 100% elektrische fabriekstests, niet op monsters gebaseerde AQL. Elke eenheid wordt vóór verzending getest.
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 9-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Huidige beoordeling | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Draaddoorsnede (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parameter | Waarde / Detail |
| Bedrijfstemperatuur | -40°C~+105°C |
| Beschermingsgraad | IP67 / IP68 (gekoppeld) – batch-onderdompeling getest op 1 meter diepte gedurende 30 minuten |
| Behuizingsmateriaal | PA66 |
| Contactmateriaal | Messing met vergulding |
| Neem contact op met Weerstand | ≤3mΩ |
| Paringscycli | ≥500 |
| Ontvlambaarheidsbeoordeling | UL 94 V-0 |
| Milieunaleving | 100% RoHS, BEREIK |
| Functie | Voordeel | Validatie bewijs |
| PA66-behuizing | Geen roest, geen oxidatie – bewezen in zoutnevel (ASTM B117) en chemische reinigingsomgevingen. | Uitstekende corrosieweerstand |
| Tot 60% gewichtsreductie | Vermindert de structurele belasting van panelen, kabels en robotarmen – vereenvoudigt de installatie en verlaagt de verzendkosten. | Massavergelijkingsgegevens beschikbaar met vergelijkbare messing connectoren. |
| IP67 waterdicht | Bestand tegen continue onderdompeling op 1 meter diepte gedurende 30 minuten | Batchgemonsterde dompeltests. |

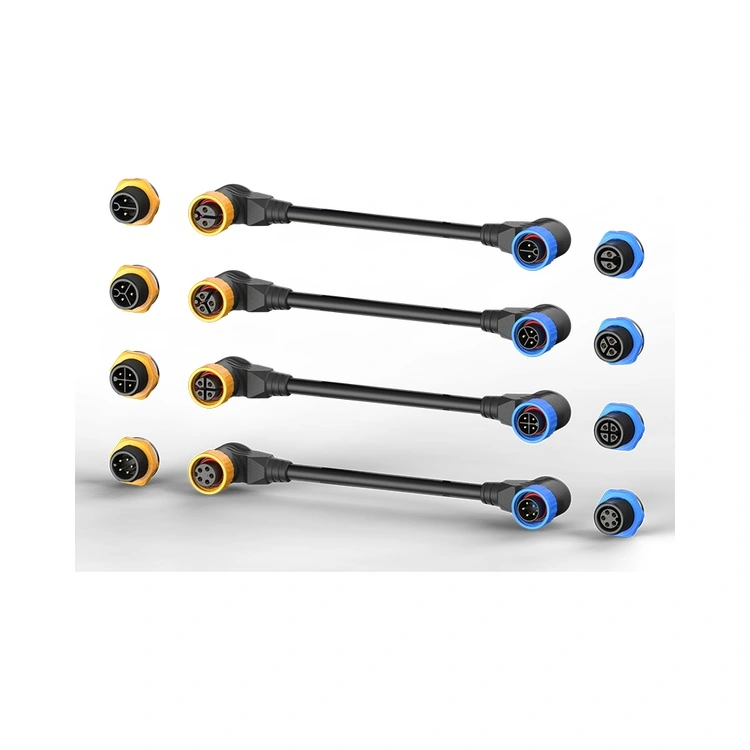

| 2 ~ 9-pins configuraties | 2,3,4,5,6,7,8,9pins optioneel | Standaard kant-en-klare en aangepaste contactlaadopties. |

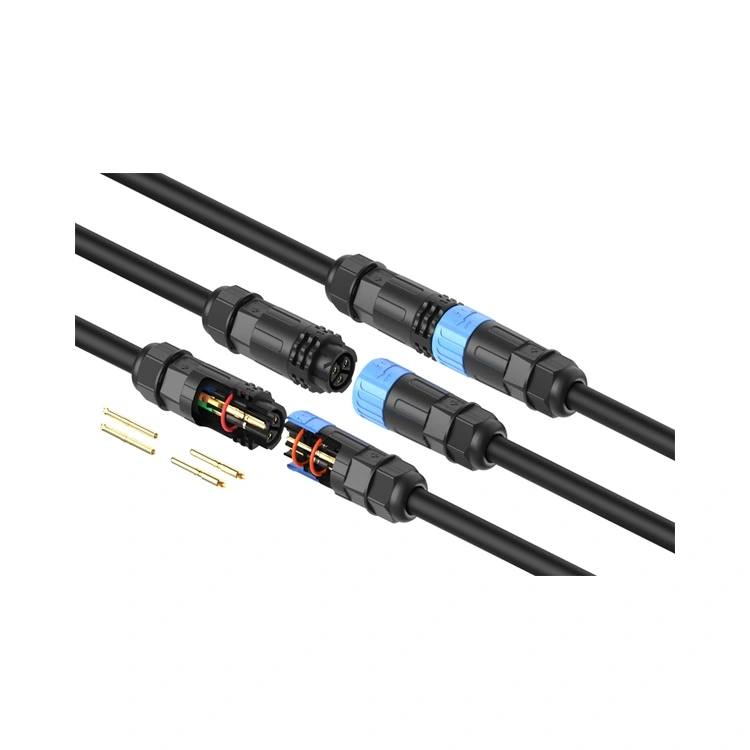

| Vergulde messing contacten | Lage contactweerstand (≤3mΩ) en corrosiebescherming: behoudt de prestaties in vochtige, zoute lucht. | Plaatdikte geverifieerd door XRF op elke productiepartij. |
| Schroefdraadvergrendeling | Trillingsbestendige koppeling – voorkomt losraken door machinebewegingen, thermische cycli en kraanwerkzaamheden. | Cyclusgetest tot ≥500 typische koppelingen met consistent koppelbehoud. |
Certificeringen – Gescande originelen beschikbaar voor uw nalevingsdossier
| Certificering | Toepassingsgebied / toepasbaarheid |
| ISO9001:2015 | Kwaliteitsmanagement – ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer – door derden geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur – toepasbaar als uw LED-systeem kan worden geïntegreerd in diagnostische of chirurgische verlichtingscabines. |
| UL-erkend | Veiligheidscertificering op componentniveau voor de Noord-Amerikaanse elektrische markten. |
| RoHS & REACH | Volledige SVHC-verklaring (Substances of Very High Concern) per batch. |
De M16 kan tot 15A aan (≈480W bij 24V). Voor een armatuur van meer dan 500 W, of als u van plan bent om twee armaturen door te schakelen via één enkele connector, biedt de LED-lichtconnector uit de M20-serie een continu vermogen van 20 A met een groter contactoppervlak, waardoor de I²R-verwarming aanzienlijk wordt verminderd. Bovendien is de grotere behuizing van de M20 geschikt voor dikkere kabelisolatie, wat van cruciaal belang is bij lange kabeltrajecten om de spanningsval te beperken. Als uw toepassing >20A per contact vereist, bekijk dan onze M25-serie.
Om IP67/IP68-afdichting te bereiken en te behouden, adviseert Reunion:
Koppelingskoppel: Draai de koppelmoer met de hand vast totdat de O-ring contact maakt met het paneeloppervlak en pas vervolgens een extra koppel toe van 1,0–1,2 Nm met behulp van een momentsleutel. Overschrijd de 1,5 Nm niet: te strak aandraaien kan de thermoplastische isolator belasten en microscheurtjes veroorzaken.
O-ringinspectie: Vervang de O-ring als vervorming, barsten of verharding zichtbaar zijn tijdens preventief onderhoud.
Vervangingsschema: Vervang bij buitenverlichtingsinstallaties de O-ringen elke 24-36 maanden.
Reunion levert bij alle productiezendingen gedetailleerde kaarten voor het instellen van het koppel. Voor kritieke infrastructuurprojecten bieden we voorgemonteerde kabelbomen met in de fabriek aangedraaide connectoren, waardoor u installatietijd bespaart en koppelgerelateerde fouten elimineert.
