DeReunion M20-serie plastic waterdichte connector levert alle drie: een combinatie van een lichtgewicht, stabiele PA66-behuizing met IP67/IP68 waterdichte en vergulde koperen contacten met een vermogen tot 20A. Deze connectorfamilie is intern ontworpen en vervaardigd door de ISO-gecertificeerde faciliteiten van Reunion en biedt fabrikanten van apparatuur, systeemintegrators en onderhoudstechnici een bewezen alternatief voor roestgevoelige metalen verbindingen in omgevingen met zoutnevel, chemicaliën en hoge luchtvochtigheid.
Reunion is geen handelsbedrijf; wij zijn een verticaal geïntegreerde fabrikant met meer dan 15 jaar ervaring op het gebied van precisiegieten en contacttechniek. Elke batch van onzeM20-serie plastic waterdichte connectorheeft 100% elektrische tests en een waterdichte test ondergaan, waarbij de testgegevens zijn bewaard voor volledige traceerbaarheid. Wanneer u Reunion specificeert, specificeert u een partner die de kwaliteit controleert, van het drogen van de hars tot de eindmontage, ondersteund door ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 en UL-erkenning.
DeReunion M20-serie plastic waterdichte connector is een circulaire verbinding met schroefdraad, ontworpen voor toepassingen die zowel een substantiële vermogensafgifte (tot 20A per contact) als omgevingsbestendigheid vereisen. De 20 mm koppelingsinterface is voorzien van een zeer sterke PA66 thermoplastische behuizing, geformuleerd en rechtstreeks gegoten in elke RAL/Pantone-kleur: geen verf, geen beplating, geen corrosie. De behuizing is inherent roest- en oxidatiebestendig, met een warmteafbuigtemperatuur van meer dan 200°C, wat betrouwbare prestaties garandeert van -40°C tot +105°C.

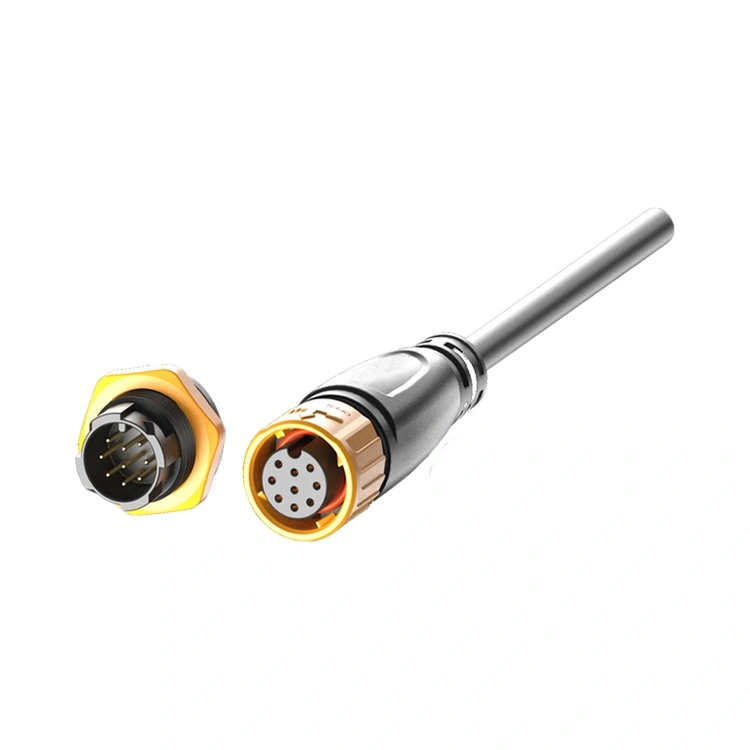

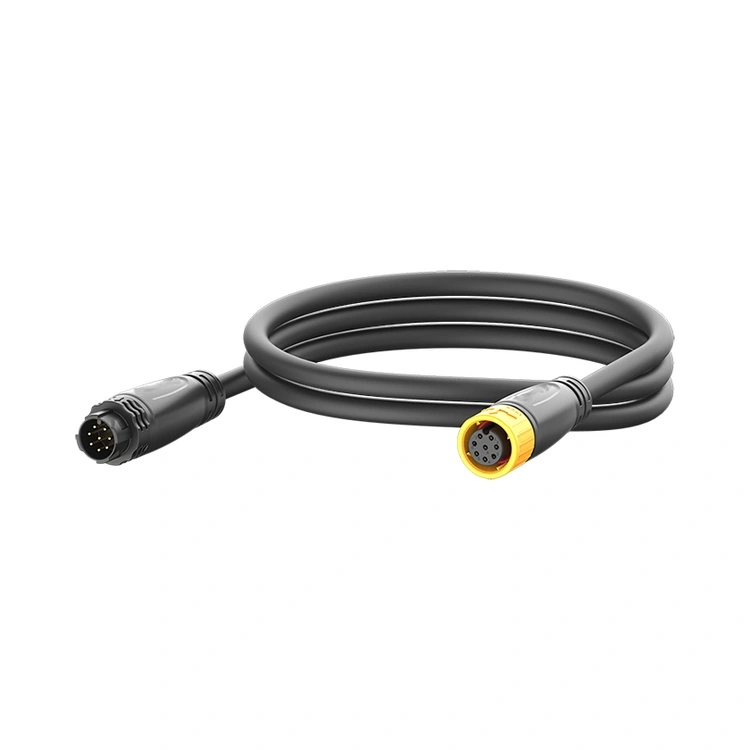

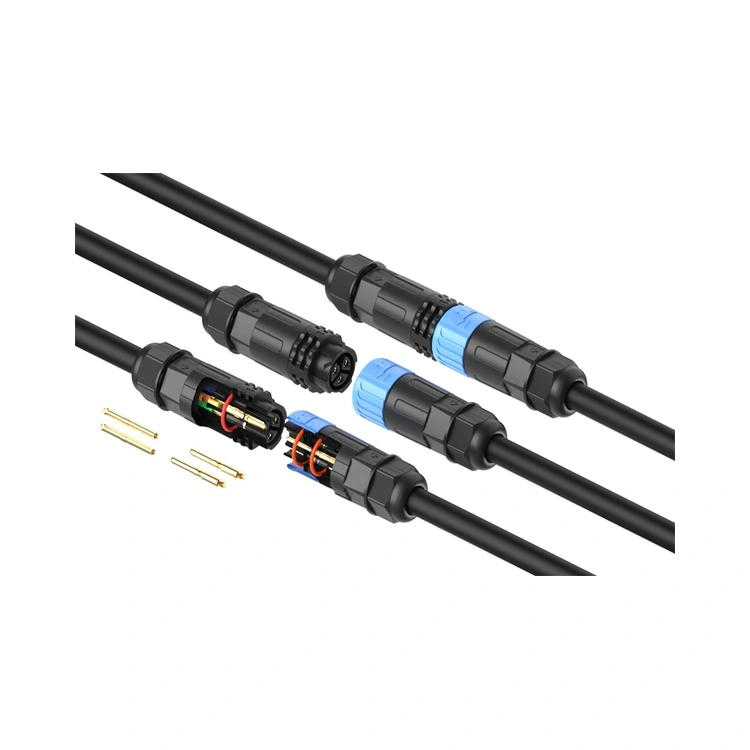

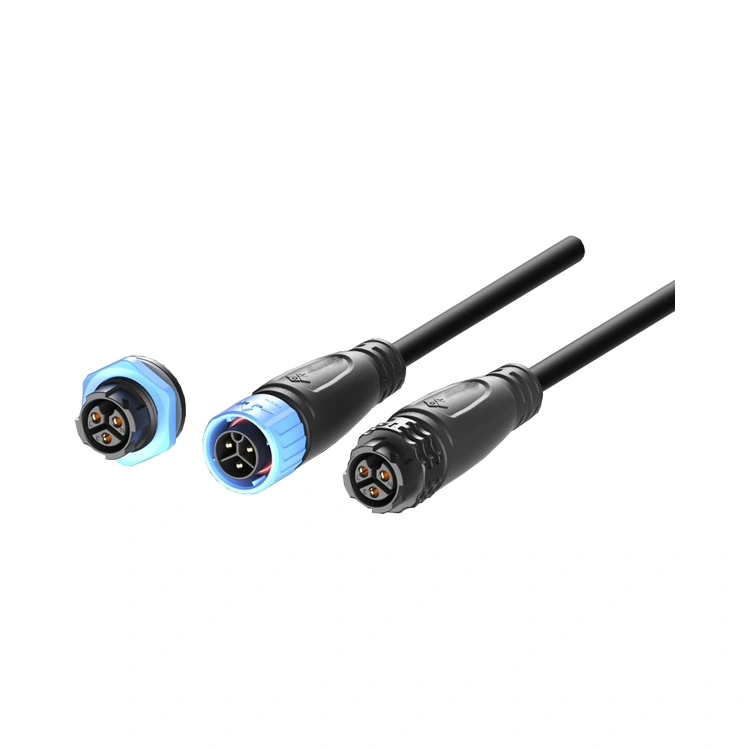

De connector is verkrijgbaar in 2- tot 9-pins voedingsconfiguraties, de maximale stroom ondersteunt 20A, de connectoren zijn verkrijgbaar in paneeltype, kabeltype en geassembleerde typeopties. Wij kunnen een complete set kabelboomcomponenten voor u op maat maken. U kunt de kabelboomcomponenten ook zelf bewerken.
| Functie | Voordeel | Validatie bewijs |
| PA66-behuizing | Geen roest, geen oxidatie – bewezen in zoutnevel (ASTM B117) en chemische reinigingsomgevingen. | Uitstekende corrosieweerstand |
| Tot 60% gewichtsreductie | Vermindert de structurele belasting van panelen, kabels en robotarmen – vereenvoudigt de installatie en verlaagt de verzendkosten. | Massavergelijkingsgegevens beschikbaar met vergelijkbare messing connectoren. |
| IP67 waterdicht | Bestand tegen continue onderdompeling op 1 meter diepte gedurende 30 minuten | Batchgemonsterde dompeltests. |
| 2 ~ 9-pins configuraties | 2,3,4,5,6,7,8,9pins optioneel | Standaard kant-en-klare en aangepaste contactlaadopties. |
| Vergulde messing contacten | Lage contactweerstand (≤3mΩ) en corrosiebescherming: behoudt de prestaties in vochtige, zoute lucht. | Plaatdikte geverifieerd door XRF op elke productiepartij. |
| Schroefdraadvergrendeling | Trillingsbestendige koppeling – voorkomt losraken door machinebewegingen, thermische cycli en kraanwerkzaamheden. | Cyclusgetest tot ≥500 typische koppelingen met consistent koppelbehoud. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 9-polig |
| Spanningswaarde | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Huidige beoordeling | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Draaddoorsnede (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Specificatie | Detail |
| Bedrijfstemperatuur | -40°C~+105°C |
| Beschermingsgraad (gekoppeld) | IP67 / IP68 (1m, 30min) |
| Behuizingsmateriaal | PA66 |
| Contactmateriaal | Messing met vergulding |
| Neem contact op met Weerstand | ≤3mΩ |
| Paringscycli | ≥500 |
| Gewicht | ~60% lichter dan vergelijkbare messing connectoren |
| Naleving | RoHS, REACH, UL |
Reunion exploiteert een volledig geïntegreerde productielijn voor deM20-serie plastic waterdichte connector, zodat elke unit voldoet aan onze gepubliceerde specificaties. Ons proces omvat:
Materiaal drogen– PA66 is nauwkeurig gedroogd om vochtgerelateerde vormfouten te elimineren.
Spuitgieten– Geautomatiseerde persen met tolerantiecontrole van ±0,02 mm; kleurpigment dat rechtstreeks aan de hars wordt toegevoegd - geen secundaire verf.
Neem contact op met Stempelen en plateren– Hoge snelheid stempelen van koperlegering; selectieve vergulding.
Kabelverwerking– Eigen PUR/PVC-extrusie met geautomatiseerd snijden, strippen en vertinnen; aangepaste lengtes van 0,1 m tot 20 m.
Montage– Halfautomatische lijnen met koppelgestuurde bevestiging (1,0–1,2 Nm koppelkoppel).
Elektrische testen– 100% verificatie van continuïteit, isolatieweerstand (≥5000MΩ) en diëlektrische weerstand.
Milieubemonstering– Batchbemonstering voor IP68-onderdompeling, UV-stabiliteit (ASTM G155) en thermische cyclus.
Verpakking– Antistatisch vacumeren met droogmiddel; exportwaardige dozen met traceerbare batchlabels.
De interne gereedschaps- en vormmogelijkheden van Reunion maken een snelle aanpassing van deM20-serie plastic waterdichte connector zonder minimale bestelhoeveelheden waardoor u vastzit aan overtollige voorraad.
| Aanpasbare functie | Opties beschikbaar |
| Kleur behuizing | Elke RAL- of Pantone-direct gegoten, geen verf |
| Kabelmontage | 0,1 m tot 20 m; PUR (olie-/chemicaliënbestendig) of PVC-mantel; enkelzijdig of dubbelzijdig |

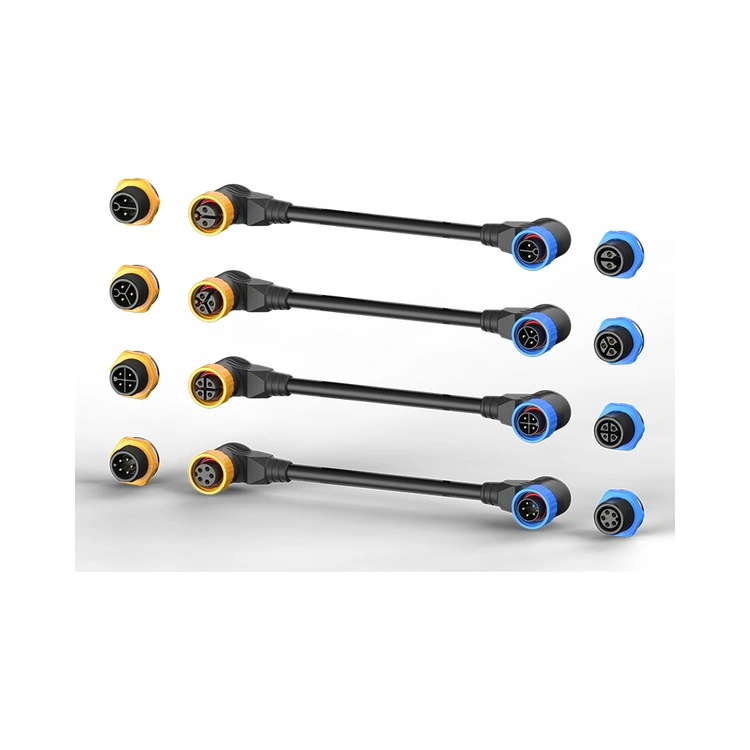

| Connectororiëntatie | Recht of haaks |
| Neem contact op met Laden | 2, 3, 4, 5, 6,7,8,9 pinnen |
| Kabelmarkering | Aangepaste bedrukking of krimpkouslabels voor circuit-ID |
| Verpakking | Antistatische zakken, rollen of op maat gemaakte dozen |
Voor projecten met een hoog volume kan het technische team van Reunion mede-ontwikkelen van op maat gemaakte insert-lay-outs, sleutelopties of gespecialiseerde kabel-overmolds. De levertijd voor op maat gemaakte kleuren bedraagt doorgaans 15 tot 20 werkdagen; standaardconfiguraties worden binnen 5-7 werkdagen verzonden.
Reunion onderhoudt actieve certificering bij erkende mondiale instanties. Op verzoek verstrekken wij verificatiedocumenten.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement – ontwerp, productie en after-sales |
| ISO14001:2015 | Milieubeheer – afvalvermindering en duurzame praktijken |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur – voor diagnostische/bewakingstoepassingen |
| UL-erkend | Veiligheid op componentniveau voor Noord-Amerikaanse markten |
| RoHS & REACH | Naleving van beperkte stoffen – EU- en mondiale normen |
Nee: de stroomsterkte wordt bepaald door het contactsysteem en de draaddikte, niet door de behuizing. Het PA66-materiaal heeft een warmteafbuigtemperatuur van meer dan 200°C, ruim boven het bedrijfsbereik van -40°C tot +105°C van de connector. We valideren elke pinconfiguratie door middel van temperatuurstijgingstests volgens IEC 60512. In ons laboratorium worden deM20-serie plastic waterdichte connector toont temperatuurstijging binnen dezelfde grenzen als equivalenten met metalen omhulsels. Voor toepassingen boven de 30A per contact raden wij onze M25-serie aan.
De PA66-behuizing is bestand tegen oliën, vetten, logen en vele zuren. Voor specifieke chemische compatibiliteit bieden wij een gedetailleerd resistentiediagram aan. Voor omgevingen met voortdurende blootstelling aan oplosmiddelen, koelvloeistoffen of brandstof raden wij de PUR-kabeloptie aan: PVC kan in bepaalde chemische atmosferen verslechteren. Ons engineeringteam biedt gratis materiaalkeuzeadvies voor agressieve chemische toepassingen.
Ja, monsterbestellingen zijn welkom. Wij bieden evaluatiekits aan met 5 paren met standaard pinconfiguraties. Voorbeeldprijzen zijn beschikbaar via ons verkoopteam, met een levertijd van 5 tot 7 werkdagen voor standaardconfiguraties. Voor op maat gemaakte monsters bedraagt de levertijd 12-17 werkdagen.
