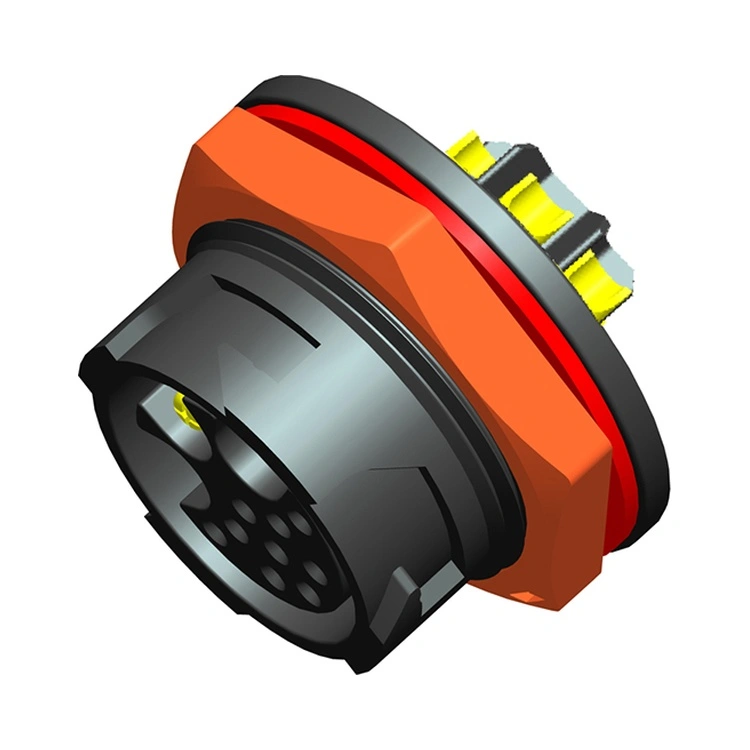

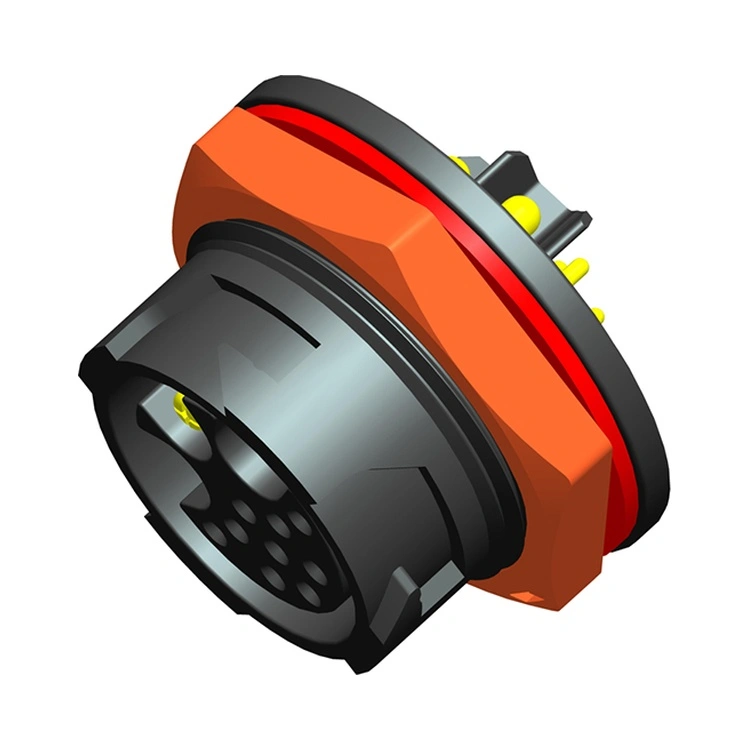

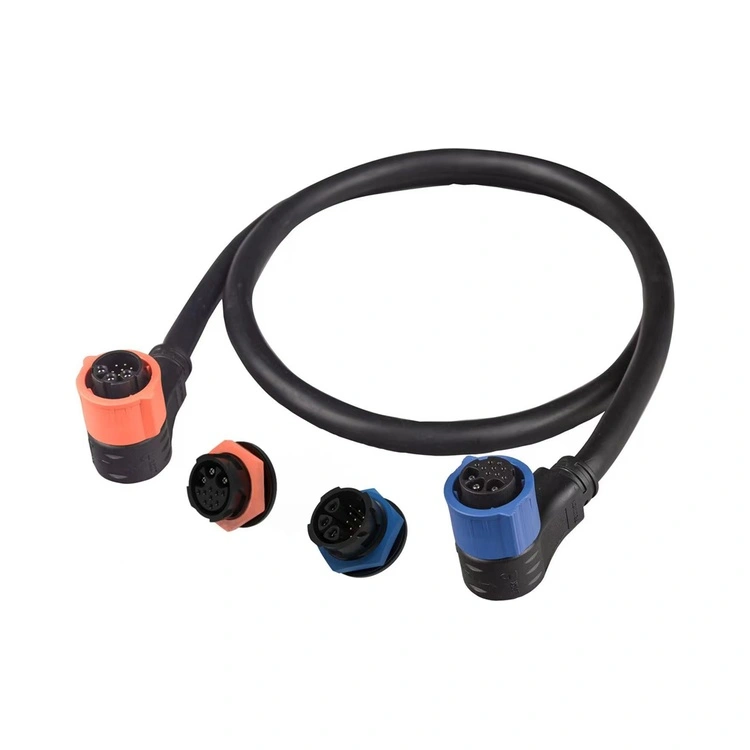

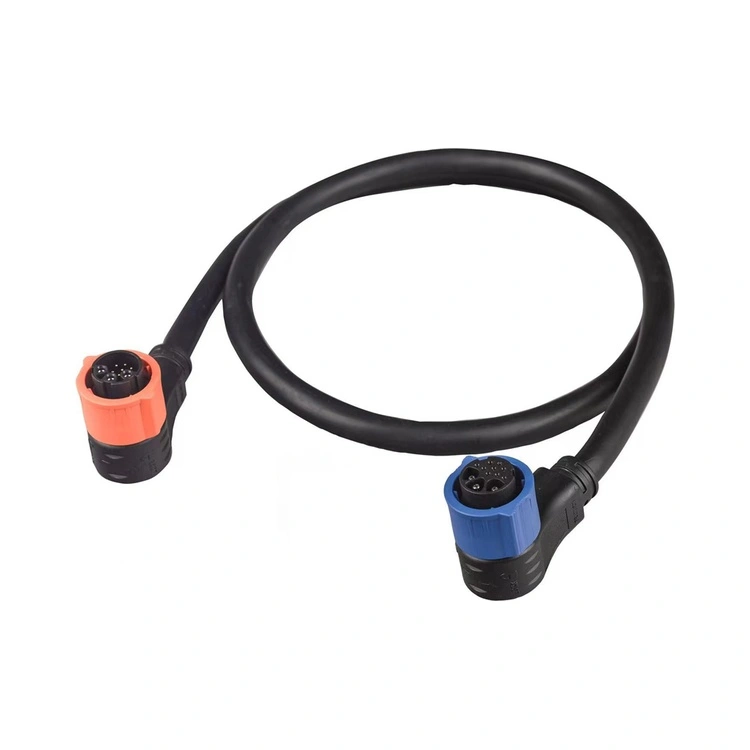

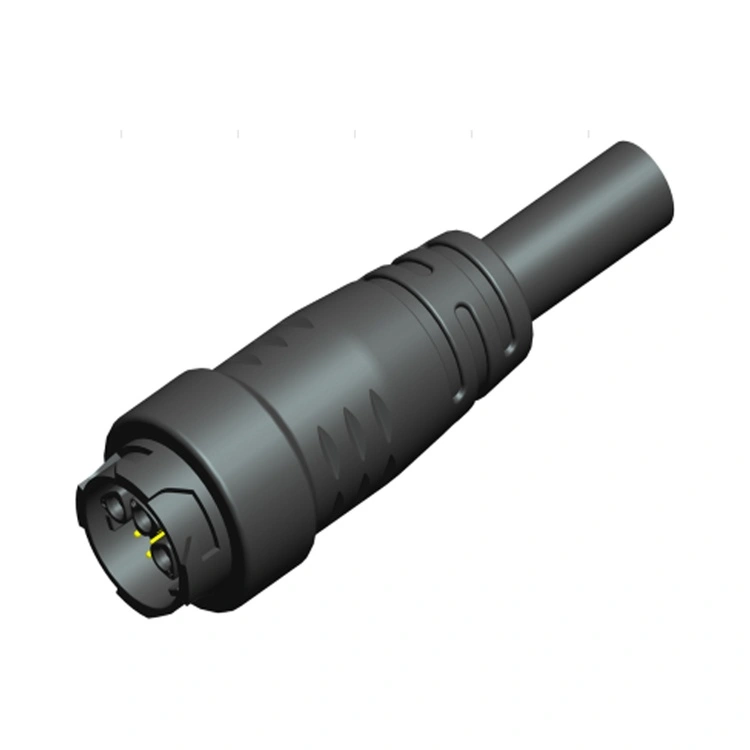

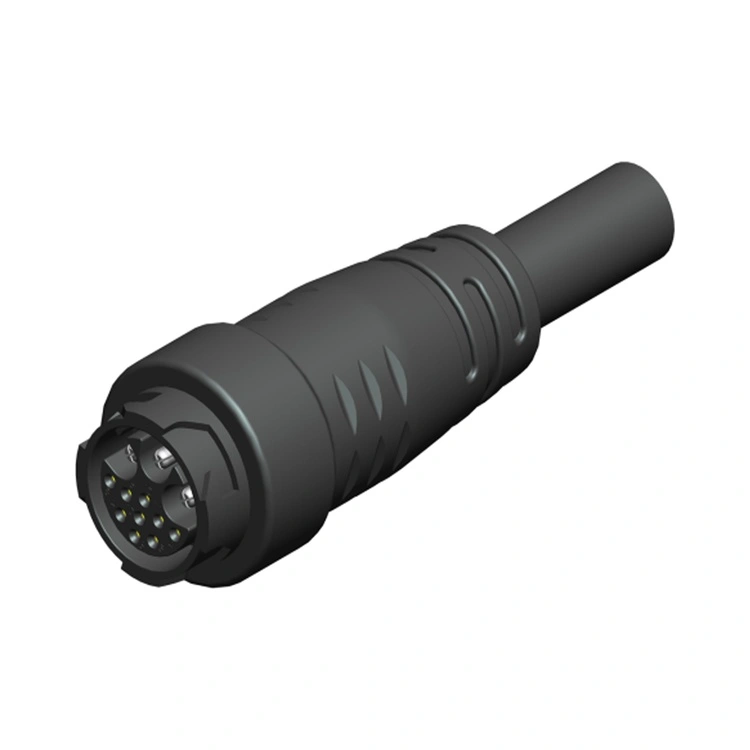

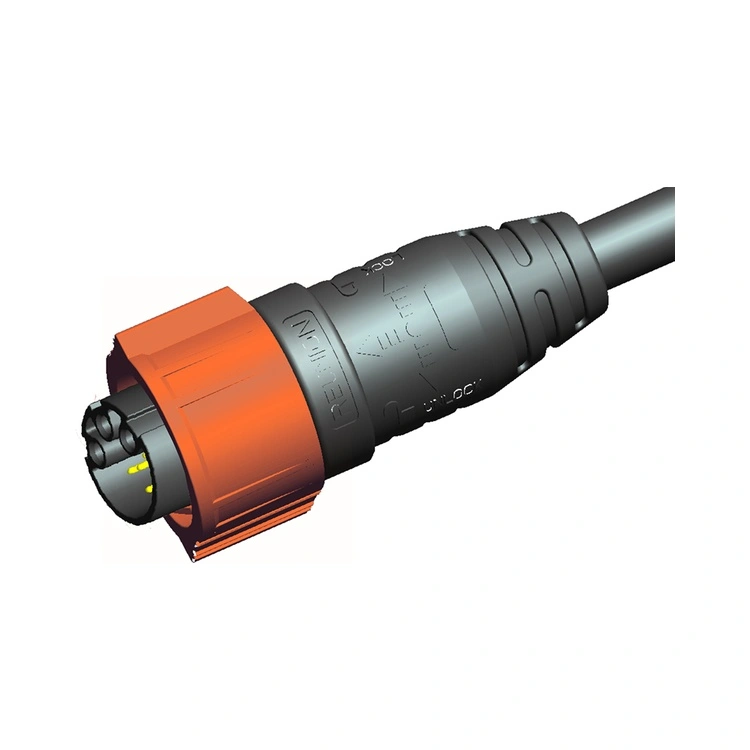

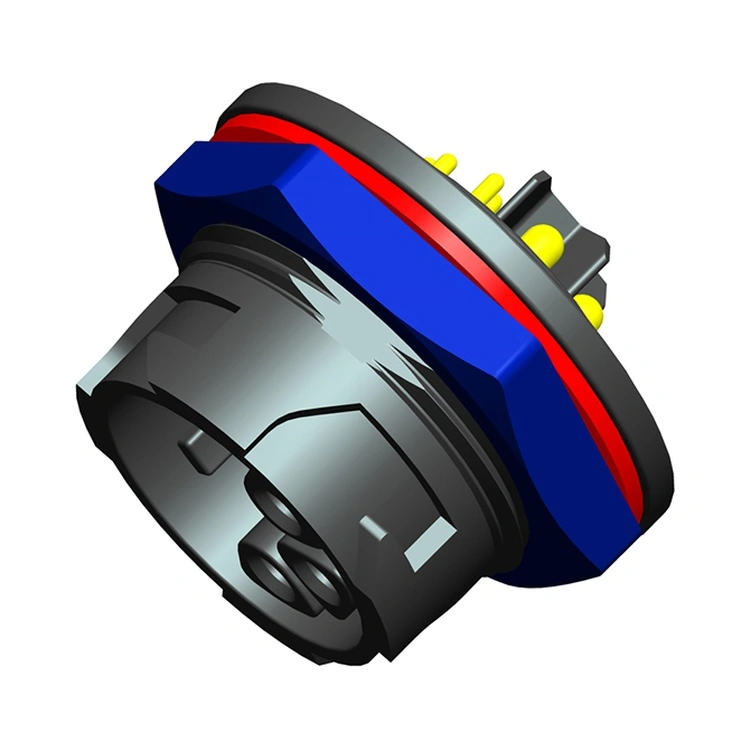

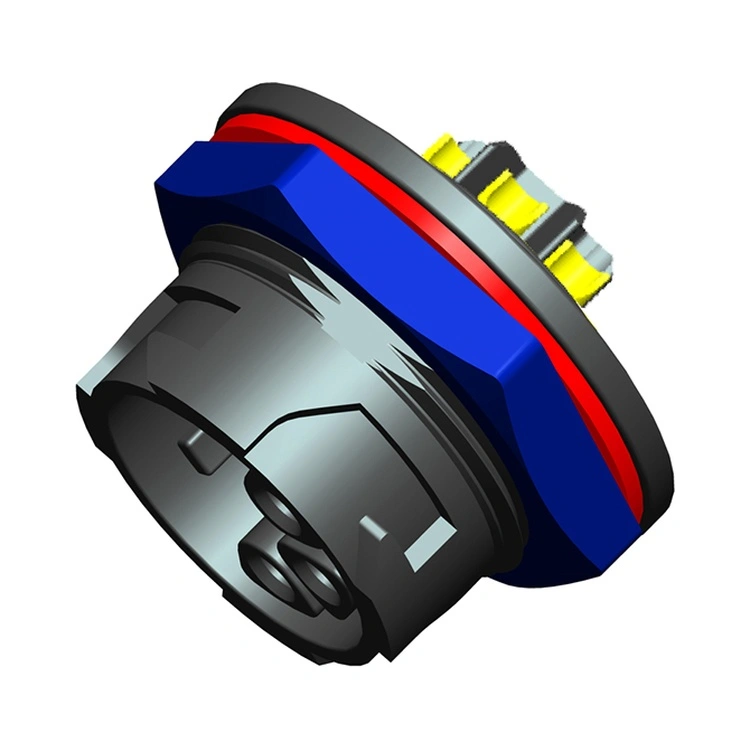

De X-serie Power & Signal hybride connector is de innovatieve interconnect-oplossing van Reunion die stroomtoevoer en signaaloverdracht combineert in één enkele, ruimtebesparende behuizing. Deze connector komt tegemoet aan de groeiende vraag van fabrikanten van apparatuur om de paneelruimte, het aantal kabels en de complexiteit van de installatie te verminderen door meerdere verbindingstypen in één interface te integreren.
De vermogenscontacten zijn ontworpen voor veilige verbindingen met lage weerstand, terwijl de signaalcontacten zijn afgeschermd en gepositioneerd om overspraak te minimaliseren. Reunion produceert de X-serie via een verticaal geïntegreerd proces: van precisiebewerking en spuitgieten tot geautomatiseerde assemblage en 100% elektrische tests. Voor ingenieurs die geavanceerde industriële apparatuur, batterijen, energie, e-bikes, LED's of robotica ontwerpen, biedt deze connector een betrouwbare, efficiënte oplossing die de bedrading vereenvoudigt en de totale systeemvoetafdruk verkleint.
| Functie | Voordeel |
| Stroom en signaal in één connector | Combineert stroomtoevoer (tot 30 A) en signaaloverdracht in één enkele interface – vermindert de paneelruimte en het aantal kabels. |
| Snel rotatievergrendelingssysteem | Snelle koppeling met één hand en hoorbare vergrendelingsbevestiging – verkort de installatie- en onderhoudstijd. |
| IP67 omgevingsafdichting | Stofdicht en beschermd tegen tijdelijke onderdompeling – betrouwbaar voor industriële en buitentoepassingen. |
| Meerdere voedingssignaalconfiguraties | 1X-serie: 2+4 pinnen 3X-serie: 3+9 pinnen —past zich aan verschillende stroom- en signaalvereisten aan. |
| Kunststof behuizing | Nylon materiaal: UL94-V0, corrosiebestendig, slijtvast |
| Vergulde contacten | Lage contactweerstand en corrosiebescherming – behoudt de prestaties gedurende honderden aansluitcycli. |
| -40°C tot +105°C Bedrijf | Het brede temperatuurbereik omvat extreme industriële en buitenomstandigheden. |
| Parameter | Specificatie |

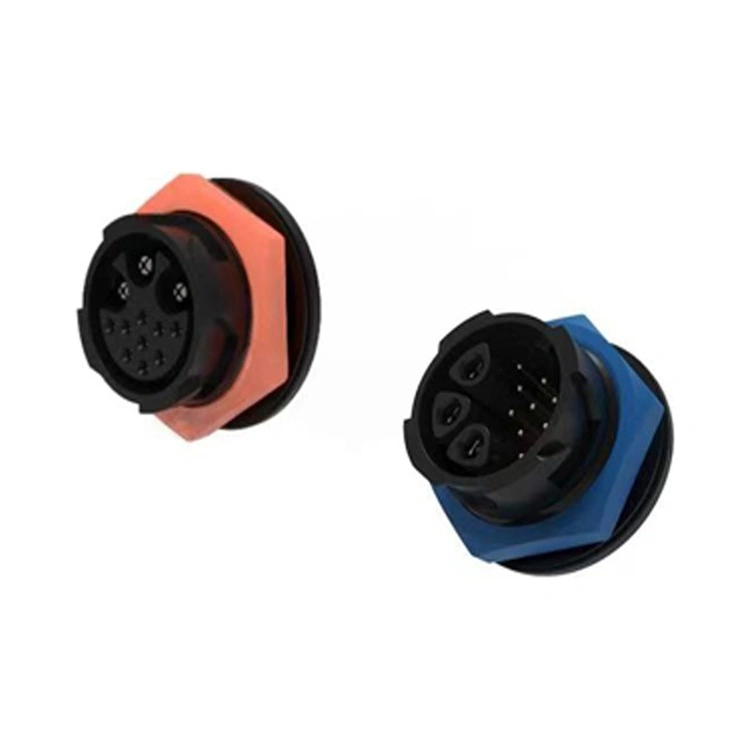

| Contactconfiguraties | 3 vermogen + 9 signaal |
| Vermogenscontactstroom | Tot 30A per contact |
| Vermogensspanning | Tot 300 V AC/DC |
| Signaalcontactstroom | Tot 5A per contact |
| Signaal spanning | Tot 30 V gelijkstroom |
| Neem contact op met Weerstand | ≤5mΩ |
| Isolatieweerstand | ≥2000MΩ |
| Diëlektrische weerstand | 1500 V AC gedurende 1 minuut |
| Paringscycli | ≥1.000 keer |
| Bedrijfstemperatuur | -40°C~+105°C |
| Beschermingsgraad | IP67 (gekoppelde toestand) |
| Behuizingsmateriaal | PA6+GF zwarte kleur |
| Contactmateriaal | C54400 & C3602 verguld en nel-plating |

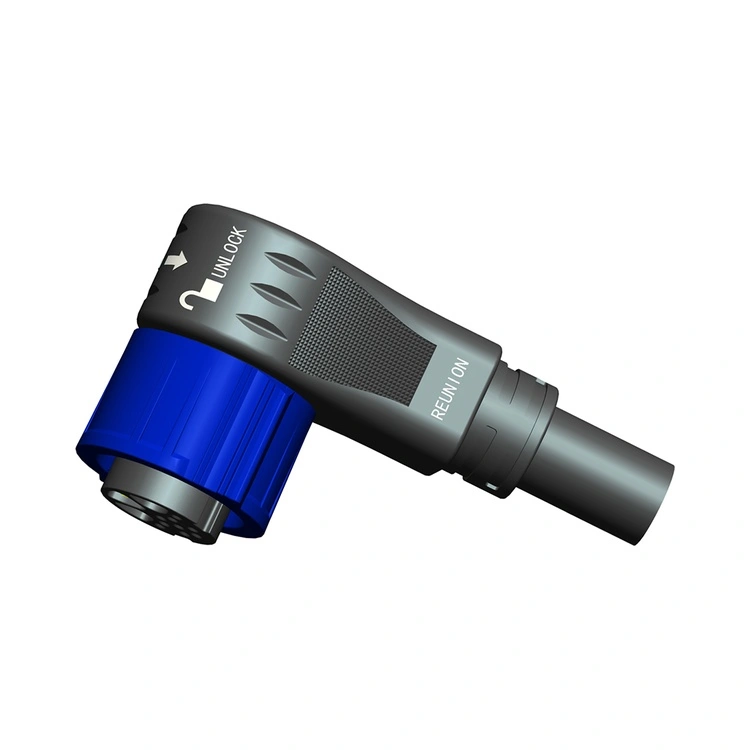

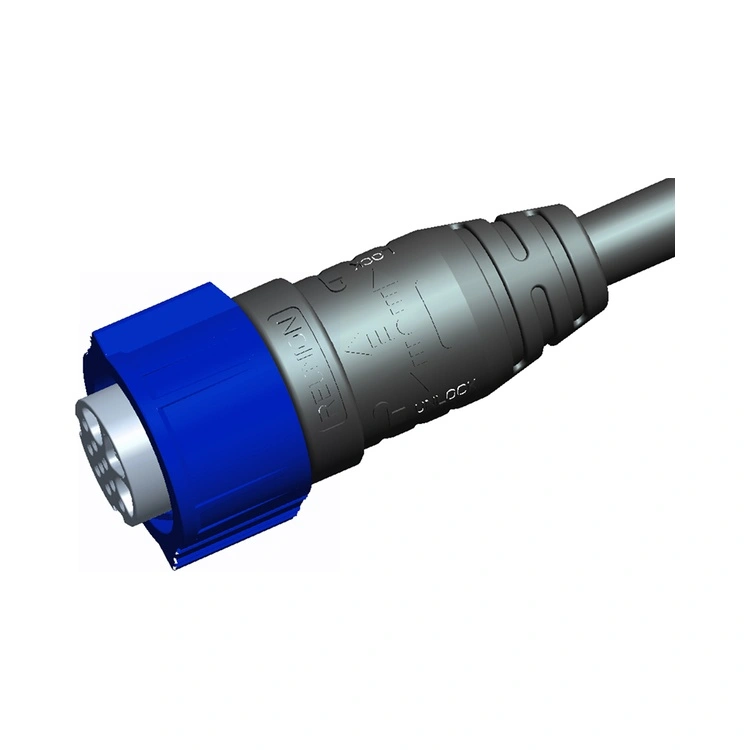

| Kabeluitgang | Recht of haaks |
| Aspect | Reunion X-serie hybride | Afzonderlijke stroom- en signaalconnectoren | Premium Europese hybride connectormerken |
| Paneelruimte | Eén paneeluitsparing vereist | Twee paneeluitsparingen vereist | Eén paneeluitsparing |
| Kabeltelling | Eén kabel vereist | Twee kabels nodig | Eén kabel |
| Prijs | Volumevriendelijke prijzen | Lagere componentkosten, hogere installatiekosten | 3-4× hoger |
| Installatietijd | Gereduceerd (één connector) | Uitgebreid (twee connectoren) | Verminderd |
| IP67 afdichting | Standaard | Variabel | Standaard |
| Contactconfiguraties | Meerdere opties – uitgebreid | Aanpasbaar | Beperkt bereik |
| Vermogen | Tot 30A | Vergelijkbaar | Vergelijkbaar |
| 100% elektrische testen | Elke eenheid | Op monsters gebaseerd | Op monsters gebaseerd |
| Traceerbaarheid | ERP-traceerbaar | Variabel | Ja |
| Doorlooptijd | 12-15 dagen | 4-8 weken | 4-8 weken |
| Maatwerk | Lage MOQ | Variabel | Hoge MOQ |
Het Reünievoordeel: U ontvangt geïntegreerde voedingssignaalconnectiviteit, minder paneelruimte nodig en vereenvoudigd kabelbeheer – en dat alles tegen een voordelige prijs, zonder de premiumkosten van Europese merken.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op de X-serie die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De productielijn uit de X-serie van Reunion werkt onder strikte procescontroles. IP67-afdichting wordt bij elke productiebatch geverifieerd door middel van daadwerkelijke onderdompelingstests. Van elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard.
Het voornaamste voordeel isruimte- en kabelefficiëntie. Een hybride connector:
Vermindert paneeluitsparingen– Eén connector versus twee of drie afzonderlijke connectoren.
Vermindert het aantal kabels– Eén kabelsamenstel versus meerdere kabels.
Vereenvoudigt de installatie– Eén paringsoperatie versus meerdere operaties.
Vermindert potentiële faalpunten– Minder aansluitingen betekent minder storingspunten.
Verbetert het kabelbeheer– Eén kabel is gemakkelijker te leiden en vast te zetten.
Voor apparatuur met beperkte paneelruimte, zoals medische apparaten, robotica of compacte industriële besturingen, is de hybride connector vaak essentieel.
Reunion beveelt de volgende installatiepraktijken aan:
Paring– Druk stevig totdat een hoorbare klik de vergrendeling bevestigt.
Inspectie van de O-ringen– Vervang de O-ring als vervorming, barsten of verharding zichtbaar zijn.
Buigradius van de kabel– Minimaal handhaven5× kabeldiameter bij de ingang van de connector.
Oriëntatie– Richt de kabeluitgang naar beneden voor installaties buitenshuis/afspoelinstallaties.
