De Waterdichte connector uit de M15-serie is niet slechts een cirkelvormige interface met schroefdraad; het is de speciale veiligheidsbarrière van Reunion voor krachtige LED-systemen waarbij ruimtebeperkingen gepaard gaan met blootstelling aan extreme weersomstandigheden. Terwijl standaard M12-opties signalen met een lage stroomsterkte verwerken, biedt dit 15 mm-platform plaats aan 16-20 AWG-geleiders die tot 10 A per pin kunnen leveren, wat cruciaal is voor het aandrijven van moderne 500 W+ LED-motoren in architecturale en infrastructuurprojecten.

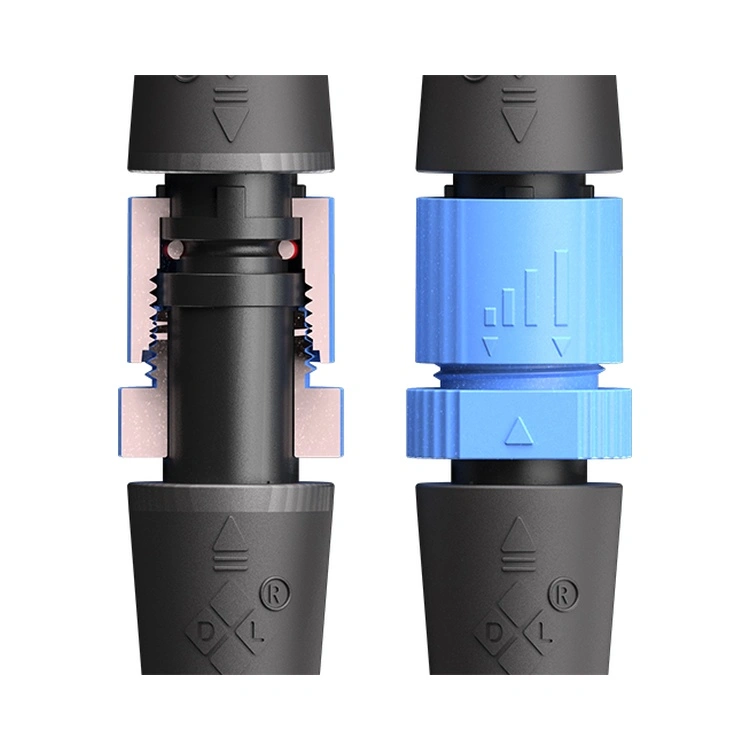

Unieke technische differentiator: De Type-design behuizing integreertmulti-core interne partities—fysieke barrières die stroom- en signaalbanen binnen dezelfde schil scheiden. In echte installaties (bijvoorbeeld tunnelverlichting met 24/7 werking) voorkomt deze scheidingswand catastrofale kortsluitingen als individuele draadisolatie verslijt door trillingen, een storingsmodus die vaak over het hoofd wordt gezien door generieke ronde connectoren.

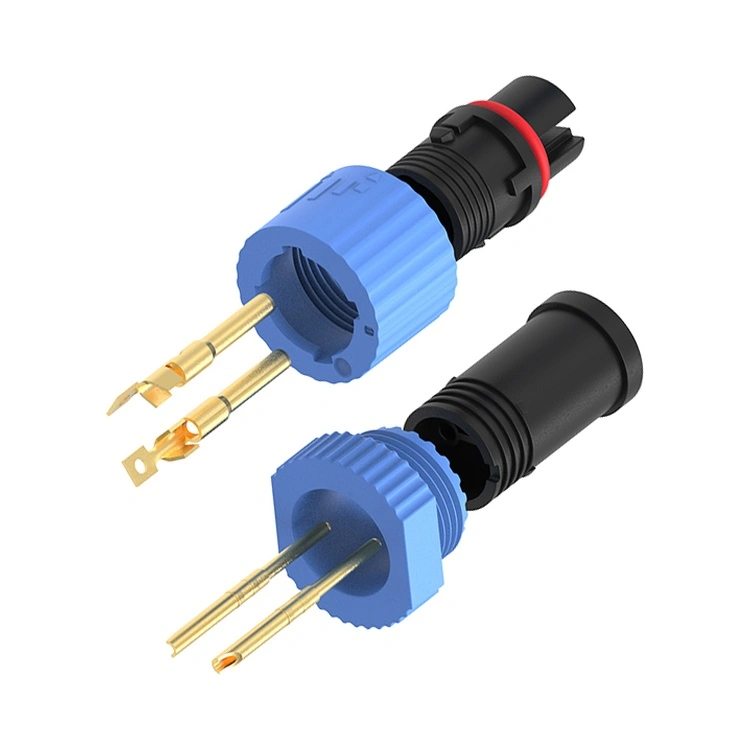

Reunion vervaardigt deze serie via een verticaal geïntegreerd proces: precisie-PA66-spuitgieten, geautomatiseerd vergulden op contacten van koperlegeringen en 100% elektrische tests per batch. Verkrijgbaar in 2-, 3-, 4- en 5-pins lay-outs Waterdichte connector uit de M15-serie ondersteunt LED-drivers met zowel constante stroom als constante spanning, met een borgmoer met schroefdraad die de koppelintegriteit handhaaft onder windgeïnduceerde resonantie en dagelijkse thermische cycli.
| Functie | Engineered voordeel voor uw project |
| IP67/IP68 gekoppelde afdichting | Bestand tegen tijdelijke overstromingen (IP67) en continue onderdompeling tot 1,5 m (IP68) – gevalideerd via tests op batchniveau voor het binnendringen van water |
| Compact 15 mm typeontwerp | Past in slanke LED-armaturen en op masten gemonteerde displays waarbij elke millimeter telt; vermindert de windbelasting op armaturen. |
| Multi-core interne partities | Veiligheid voorop: Fysieke scheiding tussen stroomcircuits (250V/10A) voorkomt vonkoverslag door isolatiekruip |
| PA66-behuizing | Gaat langer mee dan metalen behuizingen in kust- of chemisch agressieve omgevingen. |
| Vergulde contacten | Behoudt een contactweerstand van ≤3mΩ gedurende meer dan 500 koppelcycli |
| Kernen | 2,3,4,5Pins optioneel |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig |
| Spanningswaarde | 250V | 250V | 125V | 125V |
| Huidige beoordeling (per pin) | 10A | 10A | 10A | 10A |
| Draadbereik | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Diëlektrische weerstandsspanning | 1500 V AC | 1500 V AC | 1000 V AC | 1000 V AC |
| Isolatieweerstand | ≥100MΩ (500V gelijkstroom) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Bedrijfstemperatuur:-40°C~+105°C
Bescherming:IP67 / IP68 (geverifieerd in gekoppelde toestand met meegeleverde O-ring)
Behuizing:PA66
Contact:Vergulde koperlegering
Contactweerstand:≤3mΩ
Koppelduurzaamheid:≥500 keer
Ontvlambaarheid:UL 94 V-0
Naleving:RoHS, REACH
| Aspect | Reunion M15-serie | Premium EU/VS-merken | Goedkope alternatieven |
| Eenheidsprijs | Volumeconcurrerend (vraag naar gedifferentieerde prijzen) | 2–3x hoger | Goedkoper vooraf, maar verborgen faalkosten |
| Interne veiligheidspartities | Ja – standaard op alle pinnen | Zelden aangeboden | Altijd afwezig |
| Behuizingsmateriaal | PA66 | PA of zinklegering | Gerecycled/onbekende kwaliteit – wordt na 2 jaar broos |
| Neem contact op met Plateren | Goud plastificeren | Goud of zilver (0,1–0,2 µm) | Tin of geen plating |
| Temperatuurbereik | -40°C~+105°C | -25°C~+85°C | -10°C~+60°C |
| Traceerbaarheid | ERP-gecodeerd van harsbatch tot eindmontage | Ja | Geen |
| Doorlooptijd | 12–15 dagen | 6–8 weken | Onvoorspelbaar (30-60 dagen) |
| Maatwerk MOQ | 100 stuks (voor kabelassemblages) | 500+ stuks | Niet aangeboden |
| Technische ondersteuning | 24-uurs respons, 10 interne technici | Langzamer vanwege gelaagde ondersteuning | Geen technische ondersteuning |
De productiefaciliteit van Reunion (ISO 9001, 14001 en 13485 gecertificeerd) opereert onder strikte statistische procescontrole. Elke productiepartij van de Waterdichte connector uit de M15-serie omvat:
Grondstof
In-proces spuitgietregistraties (druk, temperatuur, cyclustijd)
100% elektrische testen (Hi-pot, isolatieweerstand en contactweerstand)
IP67-dompeltestrapporten (willekeurig voorbeeld van elke batch – foto's en video's behouden)
De Waterdichte connector uit de M15-serie is geen generieke automatiseringsconnector die bedoeld is voor verlichting. Het adresseert drie reële lacunes:
Huidige capaciteit: M12/M8 verwerkt doorgaans maximaal 4A; M15 levert10A per pin— essentieel voor 100W+ LED-modules.
Veiligheidswanden: De interne barrières zijn dat welverplicht voor SELV-systemen (Safety Extra Low Voltage) waarbij stroom- en besturingsdraden naast elkaar bestaan. Zonder deze zou een losse draad een kortsluiting van 250 V naar een signaallijn kunnen veroorzaken, waardoor de drivers kapot zouden gaan.
Duurzaamheid: De PA66-behuizing van de M15 met UV-stabilisatoren voorkomt door de zon veroorzaakte scheuren - een bekende storingsmodus voor standaard M12-nylonmengsels in paalbevestigingen voor buitengebruik.
Drie technische redenen:
Thermische uitzettingsmatch: PA66 zet uit/krimpt samen met de kabelmantel en LED-behuizing, waardoor de schuifspanning van de afdichting wordt verminderd tijdens schommelingen van -40°C~+105°C.
Galvanische corrosie vermijden: In kust- of strooizoutomgevingen hebben metalen connectoren zelfs bij beplating last van spleetcorrosie. PA66 elimineert dit volledig.
Gewichtsreductieop: 40% lichter dan vergelijkbare metalen omhulsels – cruciaal voor vrijdragende armatuurarmen onder windbelasting.
Voor projecten die expliciet metalen afscherming vereisen (bijvoorbeeld EMI-gevoelige medische verlichting) biedt Reunion alternatieve series, maar voor 95% van de LED-buitentoepassingen presteert PA66 beter dan metaal wat betreft de totale eigendomskosten.
Koppelkoppel:Draai de O-ring met de hand vast en breng hem vervolgens aan0,4–0,6 Nm met een momentsleutel. Overschrijd nooit 0,8 Nm (overcompressie vervormt de O-ring).
O-ringinspectie:Vervang elke keer de vooraf geïnstalleerde NBR O-ring24 maanden voor installaties met dagelijkse thermische cycli >30°C delta.
Kabelinvoer:Onderhoud een5× kabeldiameter buigradius bij de trekontlasting om micro-openingen rond de draadisolatie te voorkomen.
Oriëntatie: Leid de kabel altijd naar beneden om waterophoping bij de backshell-interface te voorkomen.

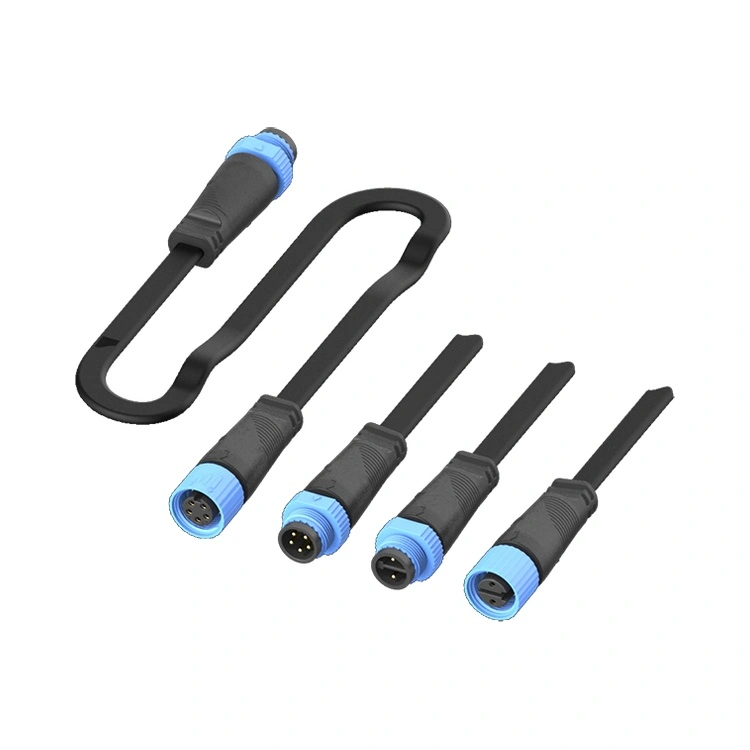

Reunion levert in de fabriek geassembleerde kabelbomen met vooraf aangedraaide connectoren, waardoor de variabiliteit van de installatie in het veld voor kritieke infrastructuurprojecten wordt geëlimineerd.
