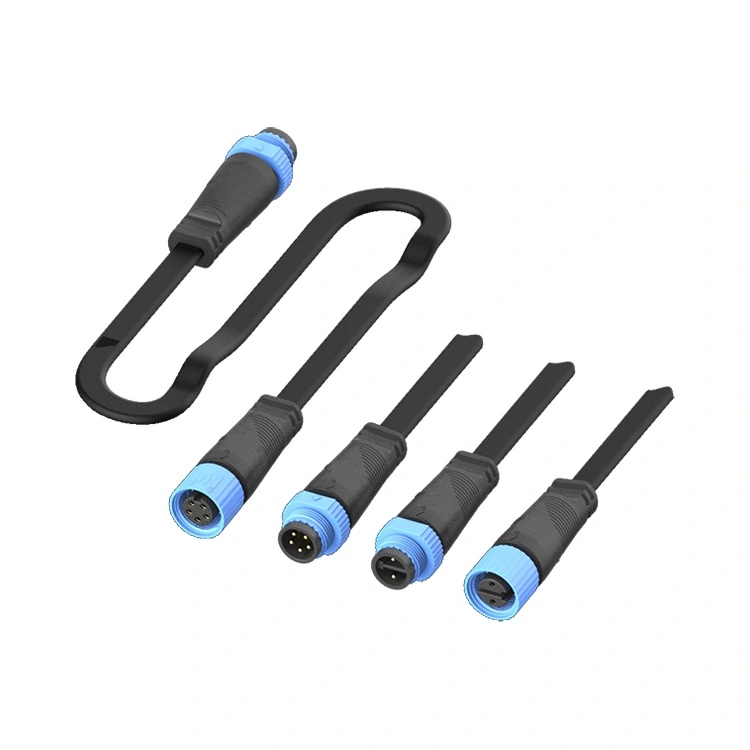

De waterdichte M15-kunststofconnector biedt unieke voordelen die metalen connectoren niet kunnen bieden, vooral in kust-, zee- en gewichtsgevoelige toepassingen.
| Functie | Voordeel |
| Corrosiebestendige PA66-behuizing | Geen roest, geen oxidatie: ontworpen voor zoutnevel, kustomgevingen en installaties die worden blootgesteld aan chemicaliën. |
| Tot 60% gewichtsreductie | Aanzienlijk lichter dan messing equivalenten – vermindert de belasting op verlichtingsconstructies en vereenvoudigt het hanteren. |
| IP67 omgevingsafdichting | Bestand tegen voortdurende onderdompeling – betrouwbaar voor installaties buitenshuis, op zee en bij overstroming. |
| Multi-core interne partities | Afzonderlijke barrières tussen stroomgeleiders: verbetert de elektrische veiligheid in krachtige buitenapparatuur. |
| Vergulde contacten van koperlegering | Lage contactweerstand (≤3mΩ) en corrosiebescherming: behoud van prestaties in vochtige omgevingen. |
| Vergrendelmechanisme met schroefdraad | Trillingsbestendige koppeling: voorkomt losraken door wind, golfslag en verkeerstrillingen. |
| -40°C tot +105°C Bedrijf | Het brede temperatuurbereik omvat extreme buiten- en maritieme omstandigheden. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig |
| Spanningswaarde | 250V | 250V | 125V | 125V |
| Huidige beoordeling | 10A | 10A | 10A | 10A |
| Draadsectie | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Bedrijfstemperatuur:-40°C~+105°C
Beschermingsgraad:IP67 / IP68 (gekoppeld)
Materiaal behuizing:PA66
Contactmateriaal:Vergulde koperlegering
Contactweerstand:≤3mΩ (initieel)
Paringscycli:≥500
Ontwerpstandaard:Voldoet aan de interfacenormen voor LED-verlichting en buitenapparatuur
Ontvlambaarheidsclassificatie:UL 94 V-0
Gewicht:Ongeveer 60% lichter dan vergelijkbare messing connectoren
Alle materialen voldoen aan RoHS
Dankzij de interne spuitgietmogelijkheden van Reunion kunnen fabrikanten van buitenapparatuur de M15 plastic waterdichte connector aanpassen aan hun specifieke ontwerpvereisten - van kleur en textuur tot kabelassemblages en verpakkingen.
Kleur behuizing– Elke RAL- of Pantone-kleur rechtstreeks in het materiaal gegoten – geen verf of secundaire afwerking vereist. De kleur is integraal en zal niet afbladderen of afbladderen.
Oppervlaktetextuur– Gladde, matte of gestructureerde afwerkingen voor grip of esthetische vereisten.
Kabelassemblages– Aangepaste lengte (0,1 m tot 20 m), PUR (olie-/chemicaliënbestendig) of PVC-mantel, enkelzijdig of dubbelzijdig, met of zonder gegoten trekontlasting.
Neem contact op met Laden– 2, 3, 4 of 5 pinnen zoals vereist; ongebruikte posities leeg gelaten of voorzien van dummy-pinnen voor mechanisch evenwicht.
Kabelmarkering– Aangepaste bedrukking of krimpkouslabels voor circuitidentificatie.
Connectororiëntatie– Rechte of haakse versies voor paneelmontage of kabelmontage.
Verpakking– Antistatische zakken, rollen of op maat gelabelde dozen voor geautomatiseerde assemblagelijnen.
Reunion exploiteert een speciale spuitgietfaciliteit binnen haar 4.000 m² grote fabriek in Shenzhen:
Materiaal drogen– PA66 wordt nauwkeurig gedroogd om vocht te verwijderen en vormfouten te voorkomen.
Spuitgieten– Precisiegieten op geautomatiseerde persen met tolerantiecontrole van ±0,02 mm; kleurpigment rechtstreeks aan de hars toegevoegd.
Neem contact op met Stempelen en plateren– Hogesnelheidsstansen uit een koperlegering met selectieve vergulding in geautomatiseerde cilinderplatinglijnen.
Secundaire operaties– Inbrengen van vergulde contacten en O-ringafdichtingen in de gegoten behuizing.
Kabelverwerking– Geautomatiseerd snijden, strippen en vertinnen; interne PUR/PVC-kabelextrusie voor op maat gemaakte kabelassemblages.
Montage– Halfautomatische lijnen met visueel geïnspecteerde contactplaatsing en koppelgecontroleerde bevestiging.
Elektrische testen– 100% verificatie van continuïteit, isolatieweerstand (≥5000MΩ) en diëlektrische weerstand.
Milieubemonstering– Batchbemonstering voor IP67-onderdompeling (1 m, 30 min) en thermische cycli.
Verpakking– Antistatisch vacumeren met droogmiddel; kartonnen verpakking van exportkwaliteit met aangepaste etikettering zoals vereist.
| Certificering | Domein |
| ISO9001:2015 | Kwaliteitsmanagement: ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer: geverifieerde afvalvermindering en duurzame praktijken. |
| ISO13485:2016 | Kwaliteitsbeheer van medische apparatuur: van toepassing op M15 die wordt gebruikt in diagnostische of bewakingsapparatuur. |
| UL-erkend | Veiligheidscertificering op componentniveau voor Noord-Amerikaanse markten. |
| RoHS | Beperking van gevaarlijke stoffen – naleving van de EU-richtlijn. |
De productielijn voor M15-kunststof connectoren van Reunion opereert onder strikte procescontroles. De IP67-afdichting wordt bij elke productiebatch geverifieerd door middel van daadwerkelijke onderdompelingstests (1 meter, 30 minuten) met water. Voor elke batch worden testgegevens, materiaalcertificaten en inspectierapporten bewaard, ter ondersteuning van uw kwaliteitsaudits en klantdocumentatievereisten.
De PA66-behuizing van de M15 is dat welinherent corrosiebestendig—het roest of oxideert niet. Bij onafhankelijke zoutsproeitests volgens ASTM B117 (96 uur) hebben we geen verslechtering van het oppervlak waargenomen, geen vermindering van de afdichtingsintegriteit (IP67 geverifieerd na de test) en de contactoppervlakken bleven binnen de specificaties dankzij de vergulding. Daarentegen vertonen messing connectoren met vernikkeld vaak zichtbare corrosie (putjes, witte roest) binnen 48-72 uur na blootstelling aan zoutnevel, wat de O-ringafdichting en de integriteit van de schroefdraad in gevaar kan brengen. Voor maritieme omgevingen (offshore-platforms, kustverlichting, schepen) presteert de plastic M15 aanzienlijk beter dan geplateerde metalen connectoren.
Ja. Hoewel de behuizing van plastic is, is devergrendelingsinterface met schroefdraad bevat metalen inzetstukken om consistent koppelbehoud gedurende honderden paringscycli te garanderen. Uit de tests van Reunion blijkt dat de retentiekracht na 500 paringscycli >90% van de oorspronkelijke specificatie blijft, dat de draadslijtage minimaal is als gevolg van metaal-op-metaal schroefdraad, en dat de O-ringafdichting effectief blijft over het hele temperatuurbereik. Voor toepassingen met een hoge cyclus (bijvoorbeeld jaarlijks onderhoud waarbij de connector moet worden losgekoppeld), adviseren wij om de O-ring bij elke koppeling te smeren met siliconenvet om de levensduur van de afdichting te verlengen.
