Moderne fabrieken kunnen zich geen stilstand veroorloven als gevolg van losse kabels of verkeerd aangesloten sensoren. De kabelboom voor industriële automatisering van Reunion consolideert stroom-, signaal-, data- en communicatielijnen in één enkel gerouteerd samenstel – in de fabriek getest en klaar om te installeren. Met ISO 9001-gecertificeerde productie, volledige ERP-traceerbaarheid en in-house overmolding leveren we harnassen die zware omstandigheden op de werkvloer overleven en tegelijkertijd de montage van de kast en het veldonderhoud vereenvoudigen. Industrie-inzicht (veldgegevens): Gebaseerd op Reunion's audits na levering op meer dan 200 automatiseringslijnen, verminderen voorgemonteerde harnassen bedradingsfouten in de kast met 98% en verminderen ze de installatiearbeid met gemiddeld 52% in vergelijking met point-to-point-methoden. Dit zijn geen theoretische cijfers; ze zijn gemeten aan de hand van daadwerkelijke auto- en verpakkingsprojecten.

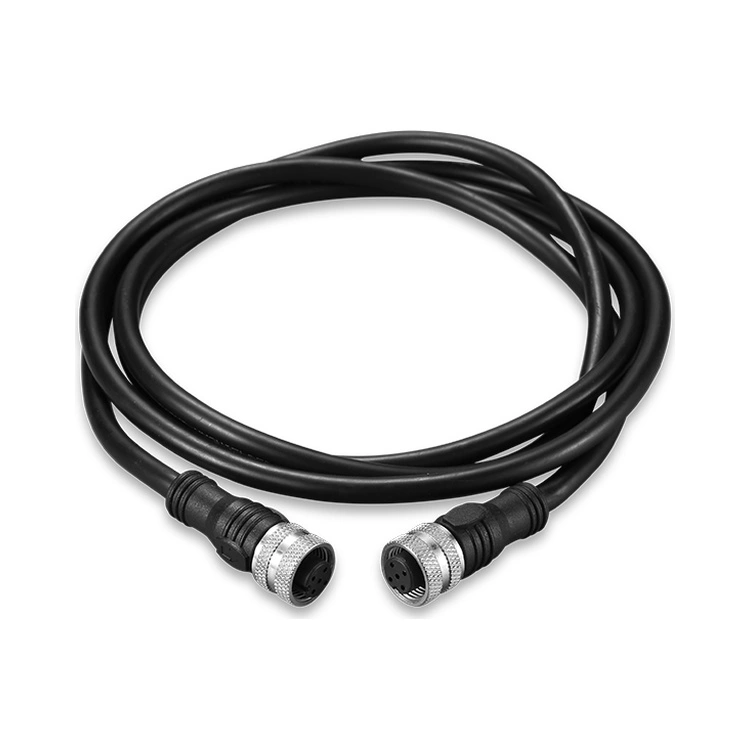

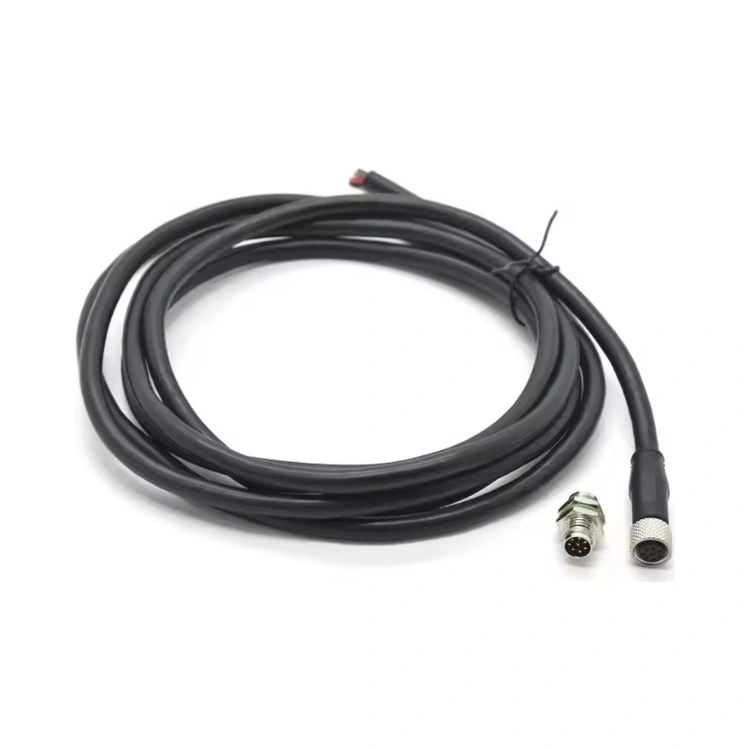

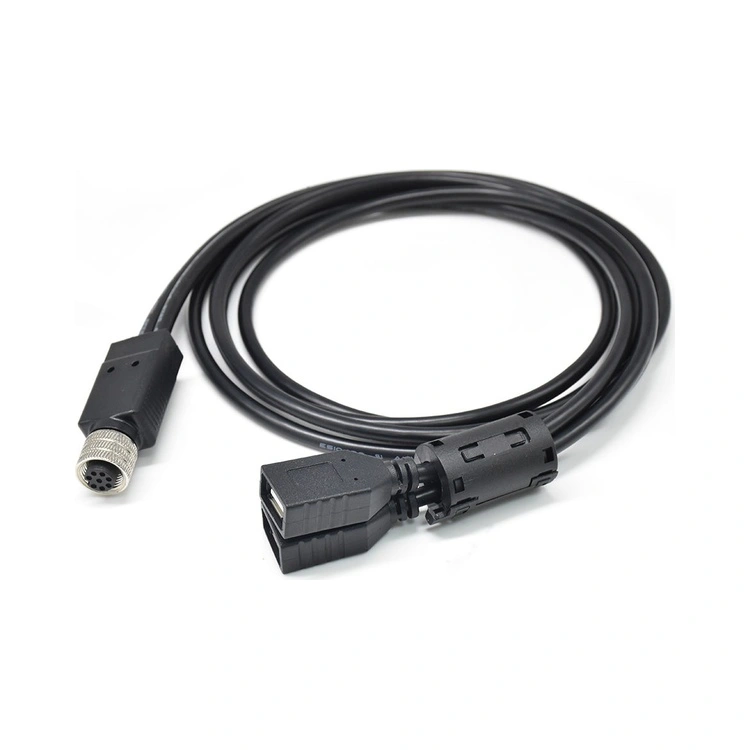

De kabelboom voor industriële automatisering is de vlaggenschipverbindingsoplossing van Reunion voor fabrieksapparatuur. Het vervangt tientallen individuele kabels door een enkele, professioneel geleide bundel die eindigt in de connectoren die u specificeert: M8, M12, RJ45, D-sub, klemmenblokken of op maat gemaakte overmolded typen. Elk harnas is gebouwd met UL/CSA/VDE-gecertificeerde geleiders (30 AWG tot 10 AWG, soepel of massief), omhuld met PVC, PUR, TPE, siliconen of PTFE op basis van uw thermische, chemische en flexibele levensduurvereisten. De geautomatiseerde snij-, strip-, krimp- en soldeerlijnen van Reunion zorgen voor een lengtenauwkeurigheid van ± 0,5 mm en een consistente krimptrekkracht – elke batch, elke keer weer.
Veel voorkomende configuraties zijn onder meer:
Kabelbomen voor schakelkasten – PLC-naar-I/O, stroomverdeling en backplanebedrading.
Sensor- en actuatorharnassen – Nabijheids-, foto-elektrische klepconnectoren met meerdere afleverpunten.
Robotisch gereedschap aan het einde van de arm – Stroom, signaal en Ethernet gecombineerd in een PUR-mantel geschikt voor meer dan 10.000 flexcycli.
Veldbus- en visionkabels – Afgeschermde varianten voor EtherCAT, PROFINET, Camera Link en GigE.
| Functie | Voordeel – Waarom inkoop en engineering hiervoor kiezen |
| Aangepaste kabelconfiguraties | Op maat gemaakt voor uw machine-indeling – elimineert overtollige kabels en vereenvoudigt de routing. |
| Voorgemonteerd en 100% getest | Continuïteit, isolatieweerstand, diëlektrische weerstand – elke kabelboom voor industriële automatisering vertrekt met een testrapport. |
| M8, M12, RJ45, D-sub, klemmenblokken, aangepaste connectoren | Eén harnas, meerdere interfaces – past zich aan apparatuur van verschillende leveranciers aan zonder adapters. |
| Folie- of gevlochten afscherming (≥85% dekking) | Behoudt de signaalintegriteit in de buurt van VFD's, servoaandrijvingen en lasapparatuur. |
| PVC, PUR, TPE, siliconen mantels | Oliebestendig, flexibel, bestand tegen hoge temperaturen of geschikt voor reiniging – precies passend bij uw omgeving. |
| Op maat gemaakte overmolding | Integrale trekontlasting en IP67-afdichting – elimineert fouten in de backshell van de connector. |
| 2 jaar fabrieksgarantie | Dekt open circuits, kortsluitingen en losraken van connectoren bij normaal gebruik. |
| Parameter | Specificatie |
| Kabeltypes | PVC, PUR, TPE, siliconen, PTFE (toepassing specificeren) |
| Afmetingen geleider | 28 AWG tot 16 AWG (gestrand of massief, vertind of blank koper) |
| Connectortypen | M8, M12 (A/B/D-gecodeerd), RJ45, D-sub (9/15/25/37 pin), klemmenblokken, op maat gegoten |
| Afschermingsopties | Niet afgeschermd, folie (100% dekking), vlecht (≥85% dekking), combinatie folie + vlecht |
| Materialen van de jas | PVC (standaard), PUR (olie- en vetbestendig), TPE (robot/flex), siliconen (hoge temperatuur tot 200°C) |
| Bedrijfstemperatuur | -40°C tot +105°C |
| Testen (100% van de productie) | Continuïteit, isolatieweerstand (≥100 MΩ), diëlektrische weerstand (1500VAC), visuele en dimensionale inspectie |
| Beschermingsgraad | Tot IP67 (met overmolded connectoren, afhankelijk van de aansluitzijde) |
Primaire toepassingsgebieden zijn onder meer:
Machinebesturingssystemen – PLC-rekken, I/O-modules, veiligheidsrelais, voedingen.
Sensor- en actuatornetwerken – Inductieve/nabijheidssensoren, foto-elektrische sensoren, ultrasone sensoren en klepspruitstukken.
Robotica en collaboratieve robots – Gereedschapswisselaars aan het einde van de arm, grijpers, zichtgeleiding, kracht-koppelsensoren.
Verpakkingsmachines - Bottelvullers, cappers, etiketteermachines, krimpfoliemachines, palletiseermachines.
Materiaalbehandeling – Transportbandaandrijvingen, AGV-navigatie, magazijnshuttles, ASRS-systemen.
Machine vision – GigE-, USB3-, Camera Link-kabels met power-over-coax-opties.
Automobielproductie – Testbanken voor aandrijflijnen, body-in-white-lassen, assemblagelijnen voor batterijmodules.
Voedsel- en drankverwerking – Roestvrij staal-compatibele, washdown-gecertificeerde PUR-harnassen voor sanitaire omgevingen.
| Certificering | Reikwijdte en relevantie |
| ISO9001:2015 | Kwaliteitsmanagement – ontwerp, productie en after-sales service. |
| ISO14001:2015 | Milieubeheer – geverifieerde afvalvermindering en duurzame materiaalinkoop. |
| ISO13485:2016 | Kwaliteitsbeheer van medische hulpmiddelen – van toepassing op harnassen die worden gebruikt in diagnostische en therapeutische apparatuur. |
| RoHS en REACH | Volledige EU-conformiteit met chemische stoffen – certificaten op aanvraag verkrijgbaar. |
De standaard doorlooptijden van Reunion zijn als volgt:
Prototypemonsters (1 tot 5 stuks) – 7 tot 10 dagen.
Proefproductie (10 tot 50 stuks) – 10 tot 15 dagen.
Volledige productieorders (100+ stuks) – 15 tot 20 dagen.
De doorlooptijden variëren afhankelijk van de beschikbaarheid van connectoren, de inkoop van kabelmateriaal en de complexiteit van de kabelbomen. Wij voorzien bij elke offerte vaste leveringsdata en bieden versnelde diensten aan – inclusief luchtvracht van kritieke componenten – voor dringende situaties waarin de lijn wordt stilgelegd.
Om binnen 24 uur een nauwkeurige offerte te kunnen bezorgen, verzoeken wij u het volgende te sturen:
Kabelspecificaties – Geleidergrootte (AWG), aantal geleiders, totale lengte en mantelmateriaal (PVC, PUR, TPE, siliconen of PTFE).
Connectorspecificaties – Type aan elk uiteinde (M8, M12, RJ45, D-sub, klemmenblokken of aangepast), pintoewijzing en aansluitrichting.
Omgevingsvereisten – Bedrijfstemperatuurbereik, chemische blootstelling (olie, koelvloeistof, oplosmiddelen), flexibele levensduur en IP-classificatie vereist.
Hoeveelheid – Geschatte initiële bestelhoeveelheid en jaarlijkse gebruiksvoorspelling.
Tekeningen – Schema, bedradingstabel of 3D-routeringsmodel (indien beschikbaar). Als u niet over een volledige specificatie beschikt, werkt ons Field Application Engineering (FAE)-team samen met u om binnen 3 werkdagen kosteloos een ontwerp te ontwikkelen.
Onze standaard MOQ is 50 stuks per SKU. Voor prototypevalidatie accepteren we bestellingen vanaf 1 tot 10 stuks tegen hogere kosten per eenheid. Hierdoor kunt u de pasvorm, vorm en functie testen voordat u zich aan volume vastlegt. Voor langetermijnvolumecontracten (jaarlijks verbruik boven 5.000 stuks) bieden wij consignatie-inventarisprogramma's aan. Wij slaan uw harnassen op en verzenden deze just-in-time naar uw assemblagelijn, waardoor uw werkkapitaal wordt verminderd en de doorlooptijden van inkooporders worden geëlimineerd.
Reunion biedt een fabrieksgarantie van 2 jaar voor open circuits, kortsluiting en losraken van connectoren onder normale bedrijfsomstandigheden. We handhaven een jaarlijkse doelstelling van 0,1% defectpercentage – een van de laagste in de sector. Als een harnas binnen de garantieperiode kapot gaat, vervangen we het binnen 48 uur (wereldwijde expresverzending) en dekken we de volledige kosten van het vervangende onderdeel. Ons after-salesteam biedt ook ondersteuning voor probleemoplossing op afstand via videogesprekken, en we houden testgegevens op batchniveau bij voor elk verzonden harnas, zodat we problemen onmiddellijk kunnen traceren en oplossen.
